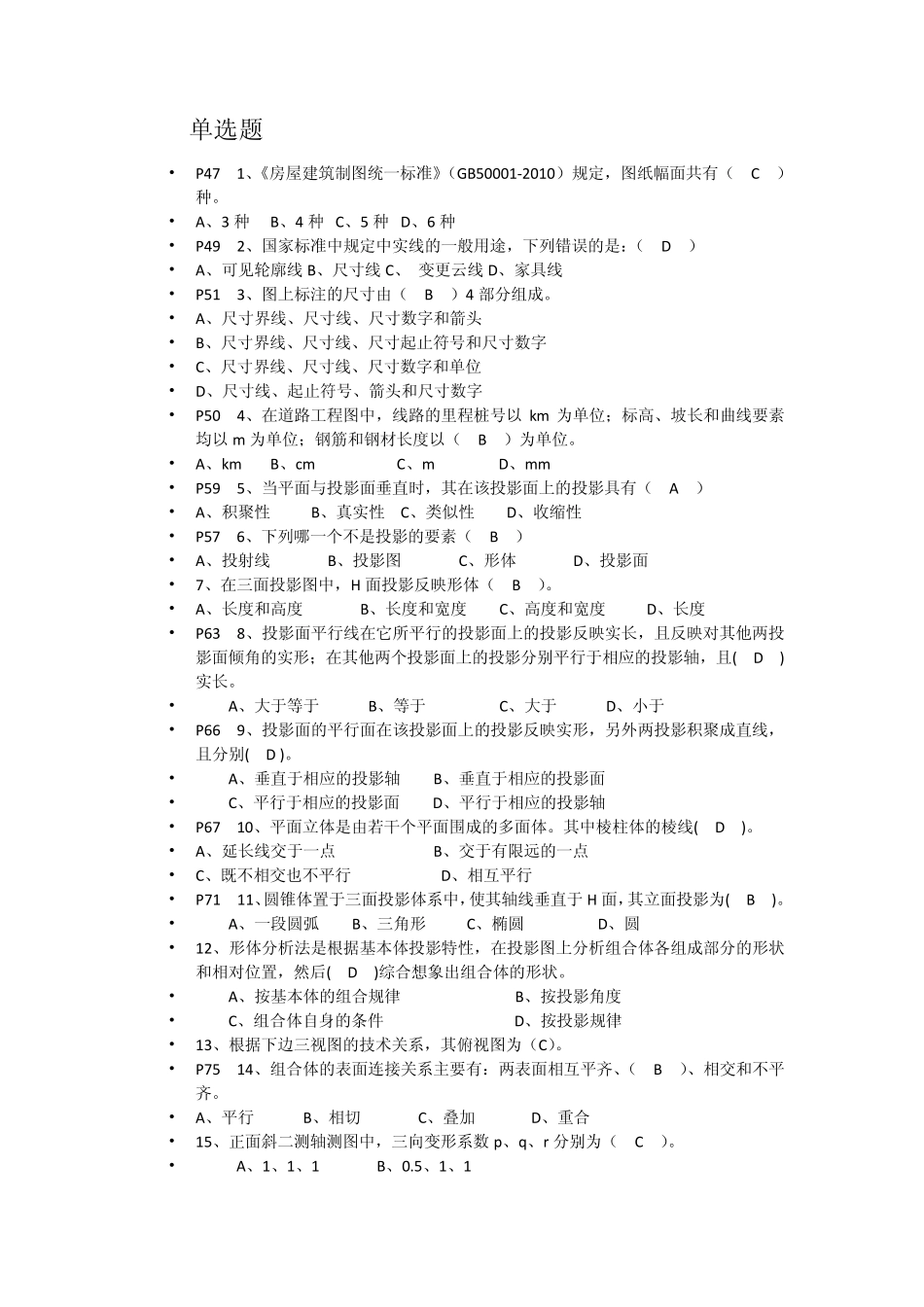

单选题 • P47 1、《房屋建筑制图统一标准》（GB50001-2010）规定，图纸幅面共有（ C ）种。 • A、3 种 B、4 种 C、5 种 D、6 种 • P49 2、国家标准中规定中实线的一般用途，下列错误的是：（ D ） • A、可见轮廓线 B、尺寸线 C、 变更云线 D、家具线 • P51 3、图上标注的尺寸由（ B ）4 部分组成。 • A、尺寸界线、尺寸线、尺寸数字和箭头 • B、尺寸界线、尺寸线、尺寸起止符号和尺寸数字 • C、尺寸界线、尺寸线、尺寸数字和单位 • D、尺寸线、起止符号、箭头和尺寸数字 • P50 4、在道路工程图中，线路的里程桩号以 km 为单位；标高、坡长和曲线要素均以 m 为单位；钢筋和钢材长度以（ B ）为单位。 • A、km B、cm C、m D、mm • P59 5、当平面与投影面垂直时，其在该投影面上的投影具有（ A ） • A、积聚性 B、真实性 C、类似性 D、收缩性 • P57 6、下列哪一个不是投影的要素（ B ） • A、投射线 B、投影图 C、形体 D、投影面 • 7、在三面投影图中，H 面投影反映形体（ B ）。 • A、长度和高度 B、长度和宽度 C、高度和宽度 D、长度 • P63 8、投影面平行线在它所平行的投影面上的投影反映实长，且反映对其他两投影面倾角的实形；在其他两个投影面上的投影分别平行于相应的投影轴，且( D )实长。 • A、大于等于 B、等于 C、大于 D、小于 • P66 9、投影面的平行面在该投影面上的投影反映实形，另外两投影积聚成直线，且分别( D )。 • A、垂直于相应的投影轴 B、垂直于相应的投影面 • C、平行于相应的投影面 D、平行于相应的投影轴 • P67 10、平面立体是由若干个平面围成的多面体。其中棱柱体的棱线( D )。 • A、延长线交于一点 B、交于有限远的一点 • C、既不相交也不平行 D、相互平行 • P71 11、圆锥体置于三面投影体系中，使其轴线垂直于 H 面，其立面投影为( B )。 • A、一段圆弧 B、三角形 C、椭圆 D、圆 • 12、形体分析法是根据基本体投影特性，在投影图上分析组合体各组成部分的形状和相对位置，然后( D )综合想象出组合体的形状。 • A、按基本体的组合规律 B、按投影角度 • C、组合体自身的条件 D、按投影规律 • 13、根据下边三视图的技术关系，其俯视图为（C）。 • P75 14、组合体的表面连接关系主要有：两表面相互平齐、（ B ）、相交和不平齐。 • ...
