005实训6前后桥及悬架的拆装与检查VIP免费

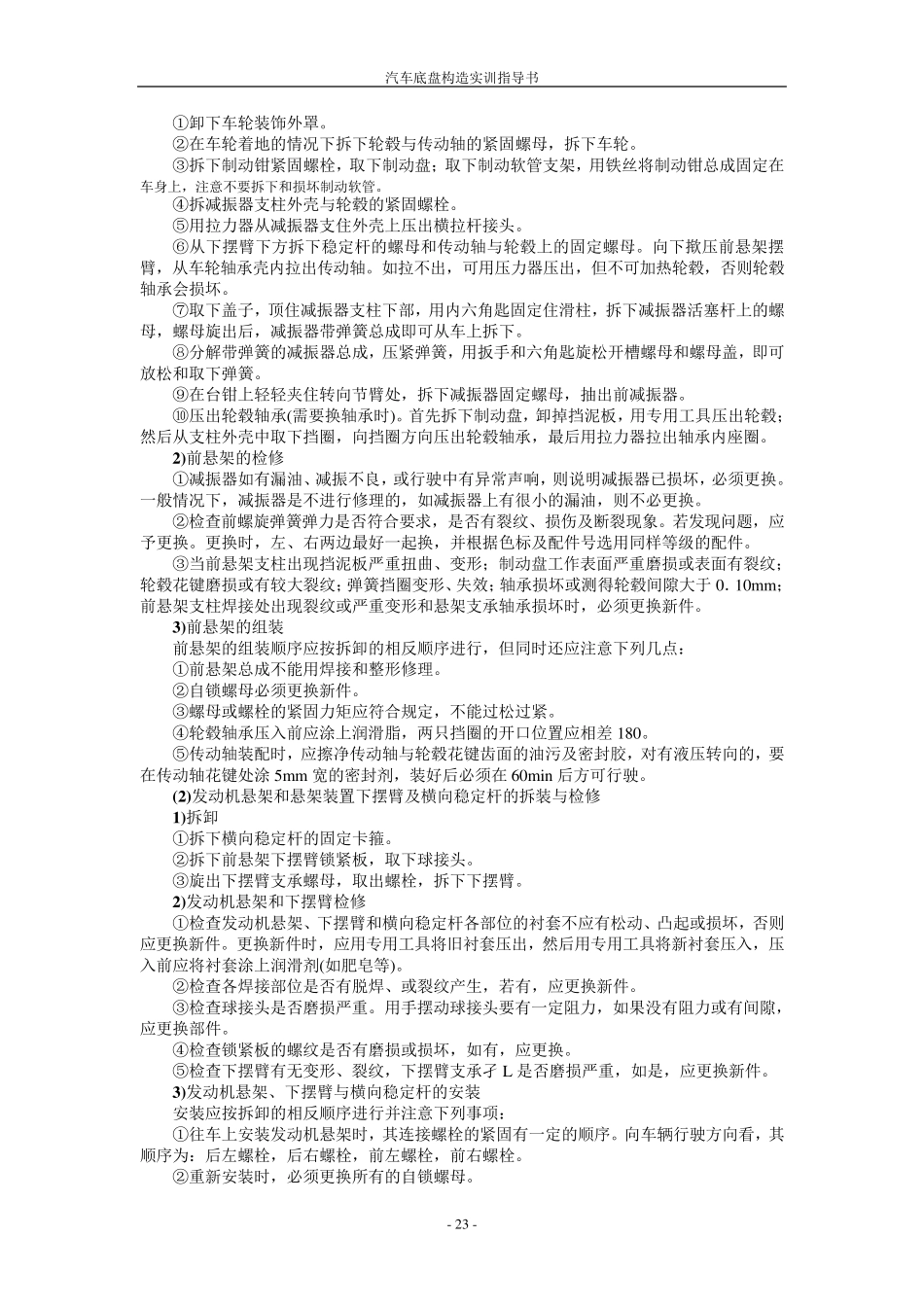

汽车底盘构造实训指导书 - 21 - 实训六 前后桥及悬架的拆装与检查 一、实训内容 1、减振器的检查。 2、前桥的拆装与检查。 3、后桥的拆装与检查。 二、实训目的与要求 1、掌握弹性元件、减震器结构、工作原理及拆装步骤与要求。 2、掌握常见悬架类型、结构、组成、工作情况及技术标准。 3、掌握常见轿车前后悬架的拆装顺序和检修方法。 4、熟悉钢板弹簧的外部检查、紧固、润滑及减震器的检查方法。 三、实训器材 1、前后桥、悬架总成若干。 2、常用工、量具每组一套。 3、拆装专用工机具每组一套。 四、实训内容 （一）安全规则与劳动纪律 全班集中，强调实验时的安全注意事项和劳动纪律。 （二）桑塔纳 2 0 0 0 系列轿车独立悬架系统拆装检修 桑塔纳 2000 型轿车前桥采用的是断开式独立悬架转向驱动桥，前悬架采用的麦克弗逊式悬架，其结构如图8—5，后桥采用的是非独立悬挂整体摆动桥，其结构如图8—6。 1 ．前悬架就车的检查 (1)减振器的检查 ①手压车身法。当车辆在全负荷时(5 人十 80kg行李)，用手在车头前部使用 392～491N汽车底盘构造实训指导书 - 2 2 - 的力上下晃动，当车头前部的作用力停止后，车起伏2 ～3 次即停止，说明减振器完好。 ②观察法。从外观上看，减振器不应有渗油或漏油现象，否则说明减振器已接近损坏或损坏。 ③感觉法。汽车经过长时间行驶停车后，用手触摸减振器外壁是否发热，如不热，说明减振器已失效。 (2 )检查传动轴内、外万向联轴器防尘罩 不应有损坏，否则，应更换。 (3 )螺旋弹簧的检查 螺旋弹簧不应有断裂或裂纹，否则，应更换新件。 2 ．前桥的拆装与维修 前桥总成零部件的拆装如图 8 —7 所示。 (1 )前悬架的拆装与检修 1 )前悬架的拆卸与分解(图 8 —8 ) 汽车底盘构造实训指导书 - 23 - ①卸下车轮装饰外罩。 ②在车轮着地的情况下拆下轮毂与传动轴的紧固螺母，拆下车轮。 ③拆下制动钳紧固螺栓，取下制动盘；取下制动软管支架，用铁丝将制动钳总成固定在 车身上，注意不要拆下和损坏制动软管。 ④拆减振器支柱外壳与轮毂的紧固螺栓。 ⑤用拉力器从减振器支住外壳上压出横拉杆接头。 ⑥从下摆臂下方拆下稳定杆的螺母和传动轴与轮毂上的固定螺母。向下揿压前悬架摆臂，从车轮轴承壳内拉出传动轴。如拉不出，可用压力器压出，但不可加热轮毂，否则轮毂轴承会损坏。 ⑦取下盖子，顶住减振器支柱下部，用内六角匙固定住滑柱，拆...
