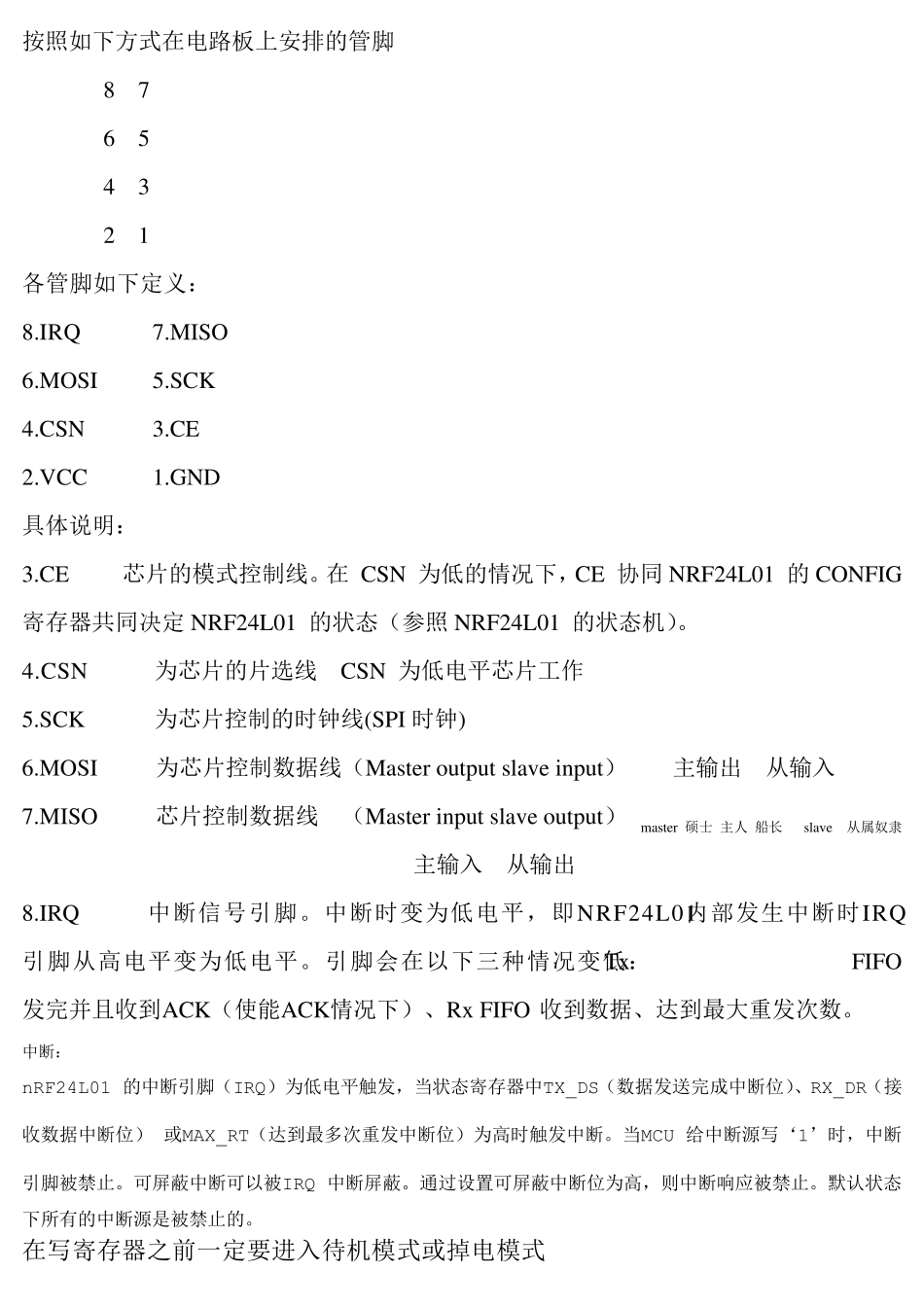

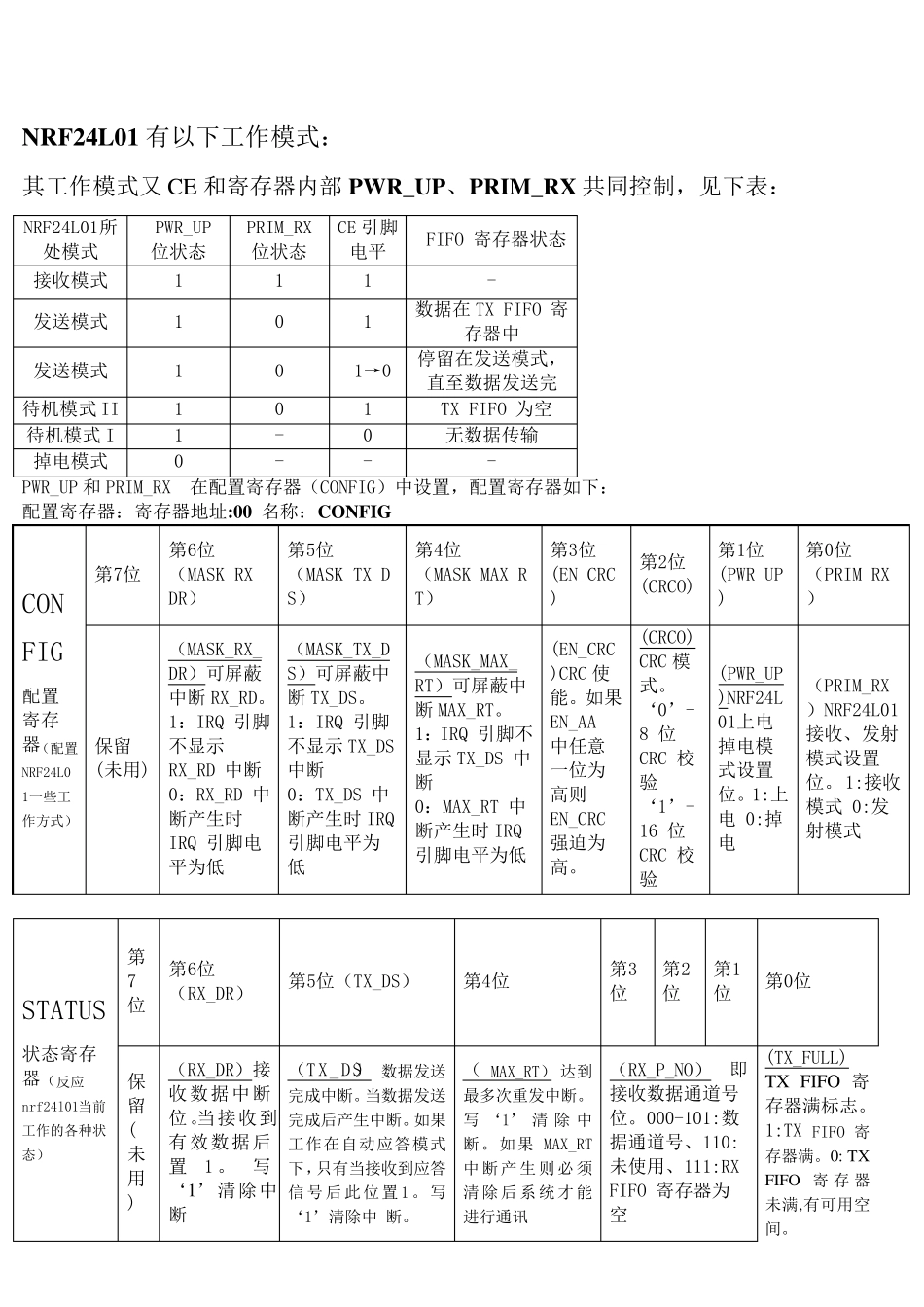

按照如下方式在电路板上安排的管脚 8 7 6 5 4 3 2 1 各管脚如下定义： 8.IRQ 7.MISO 6.MOSI 5.SCK 4.CSN 3.CE 2.VCC 1.GND 具体说明： 3.CE 芯片的模式控制线。在 CSN 为低的情况下，CE 协同NRF24L01 的CONFIG 寄存器共同决定NRF24L01 的状态（参照NRF24L01 的状态机）。 4.CSN 为芯片的片选线 CSN 为低电平芯片工作 5.SCK 为芯片控制的时钟线(SPI 时钟) 6.MOSI 为芯片控制数据线（Master ou tpu t slav e inpu t） 主输出 从输入 7.MISO 芯片控制数据线 （Master inpu t slav e ou tpu t） master 硕士 主人 船长 slav e 从属奴隶 主输入 从输出 8.IRQ 中断信号引脚。中断时变为低电平，即NRF24L01内部发生中断时IRQ 引脚从高电平变为低电平。引脚会在以下三种情况变低：Tx FIFO 发完并且收到ACK（使能ACK情况下）、Rx FIFO 收到数据、达到最大重发次数。 中断： nRF24L01 的中断引脚（IRQ）为低电平触发，当状态寄存器中TX_DS（数据发送完成中断位）、RX_DR（接收数据中断位） 或MAX_RT（达到最多次重发中断位）为高时触发中断。当MCU 给中断源写‘1’时，中断引脚被禁止。可屏蔽中断可以被IRQ 中断屏蔽。通过设置可屏蔽中断位为高，则中断响应被禁止。默认状态下所有的中断源是被禁止的。 在写寄存器之前一定要进入待机模式或掉电模式 NRF24L01 有以下工作模式： 其工作模式又CE 和寄存器内部PWR_UP、PRIM_RX 共同控制，见下表： NRF24L01所处模式 PWR_UP位状态 PRIM_RX 位状态 CE 引脚电平 FIFO 寄存器状态 接收模式 1 1 1 - 发送模式 1 0 1 数据在TX FIFO 寄存器中 发送模式 1 0 1→0 停留在发送模式，直至数据发送完 待机模式II 1 0 1 TX FIFO 为空 待机模式I 1 - 0 无数据传输 掉电模式 0 - - - PWR_UP 和PRIM_RX 在配置寄存器（CONFIG）中设置，配置寄存器如下： 配置寄存器：寄存器地址:00 名称：CONFIG CONFIG配置寄存器（配置NRF24L01一些工作方式） 第7位 第6位（MASK_RX_DR） 第5位（MASK_TX_DS） 第4位（MASK_MAX_RT） 第3位(EN_CRC) 第2位(CRCO) 第1位(PWR_UP) 第0位（PRIM_RX ） 保留(未用) （MASK_RX_DR）可屏蔽中断RX_RD。 1：IRQ 引脚不显示RX_RD 中断 0：RX_RD 中断产生时IRQ 引脚电平为低 （MASK_TX_DS）可屏蔽中断TX_DS。 1：IRQ 引脚不显示TX_DS 中断 0：TX_D...
