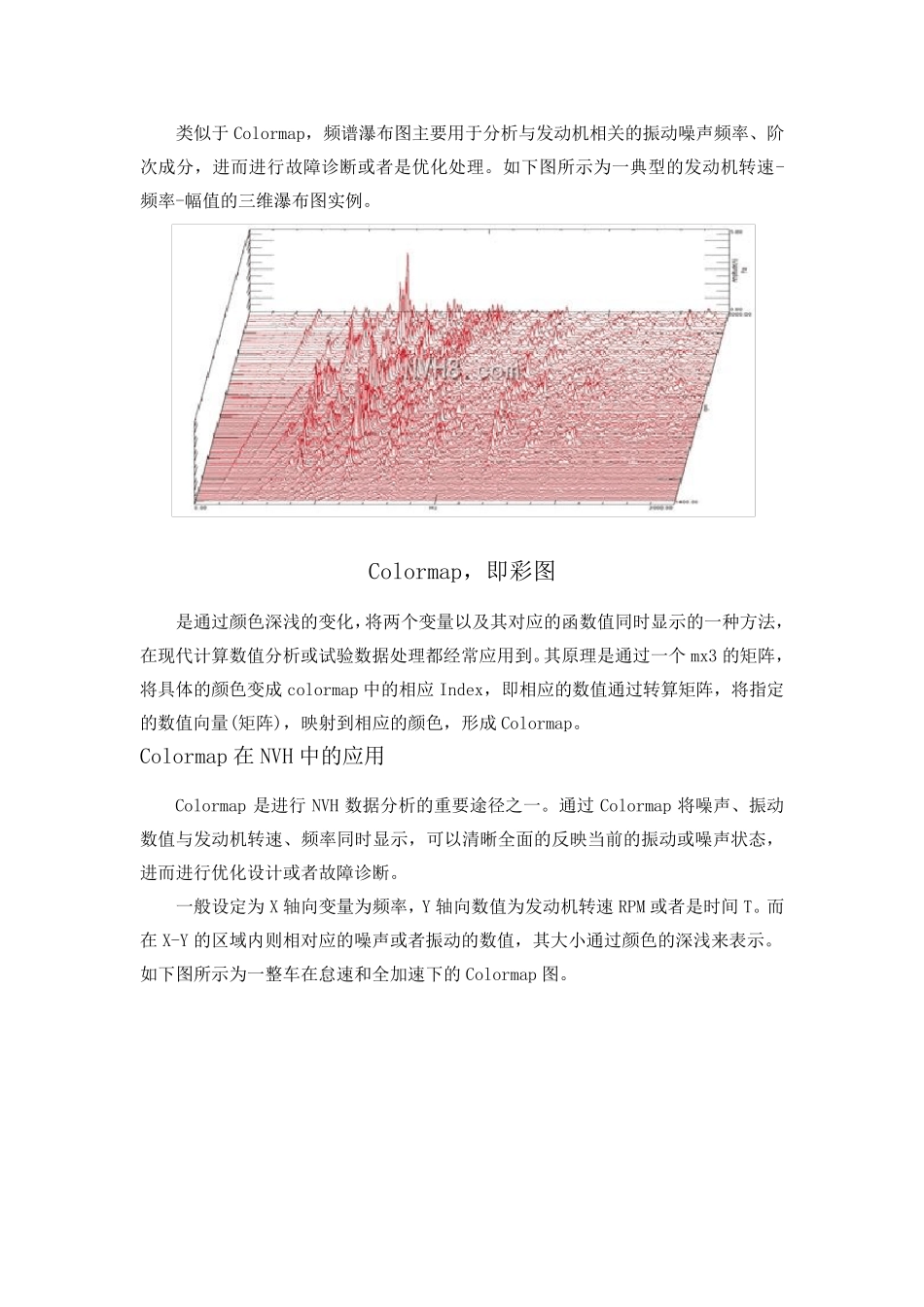

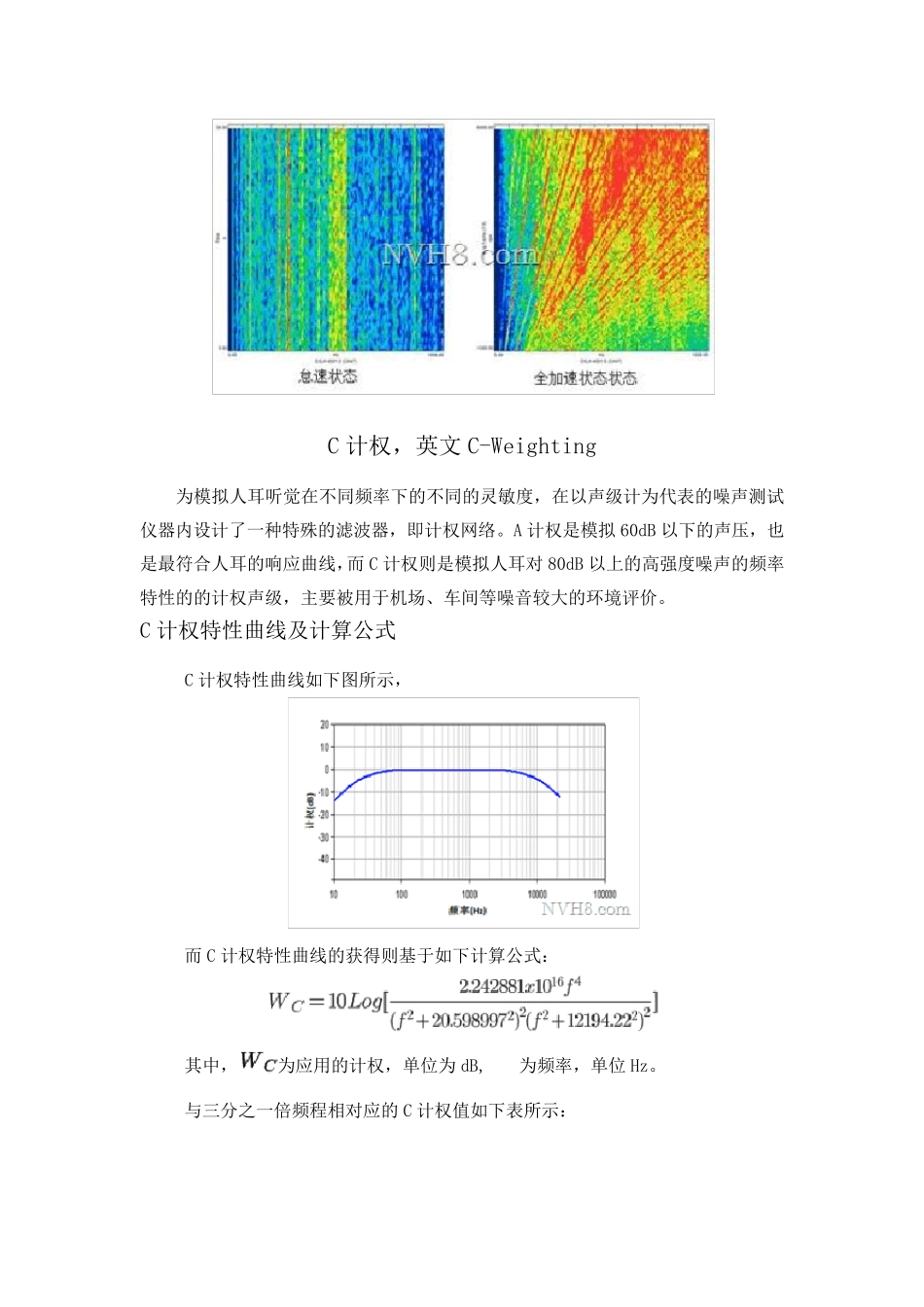

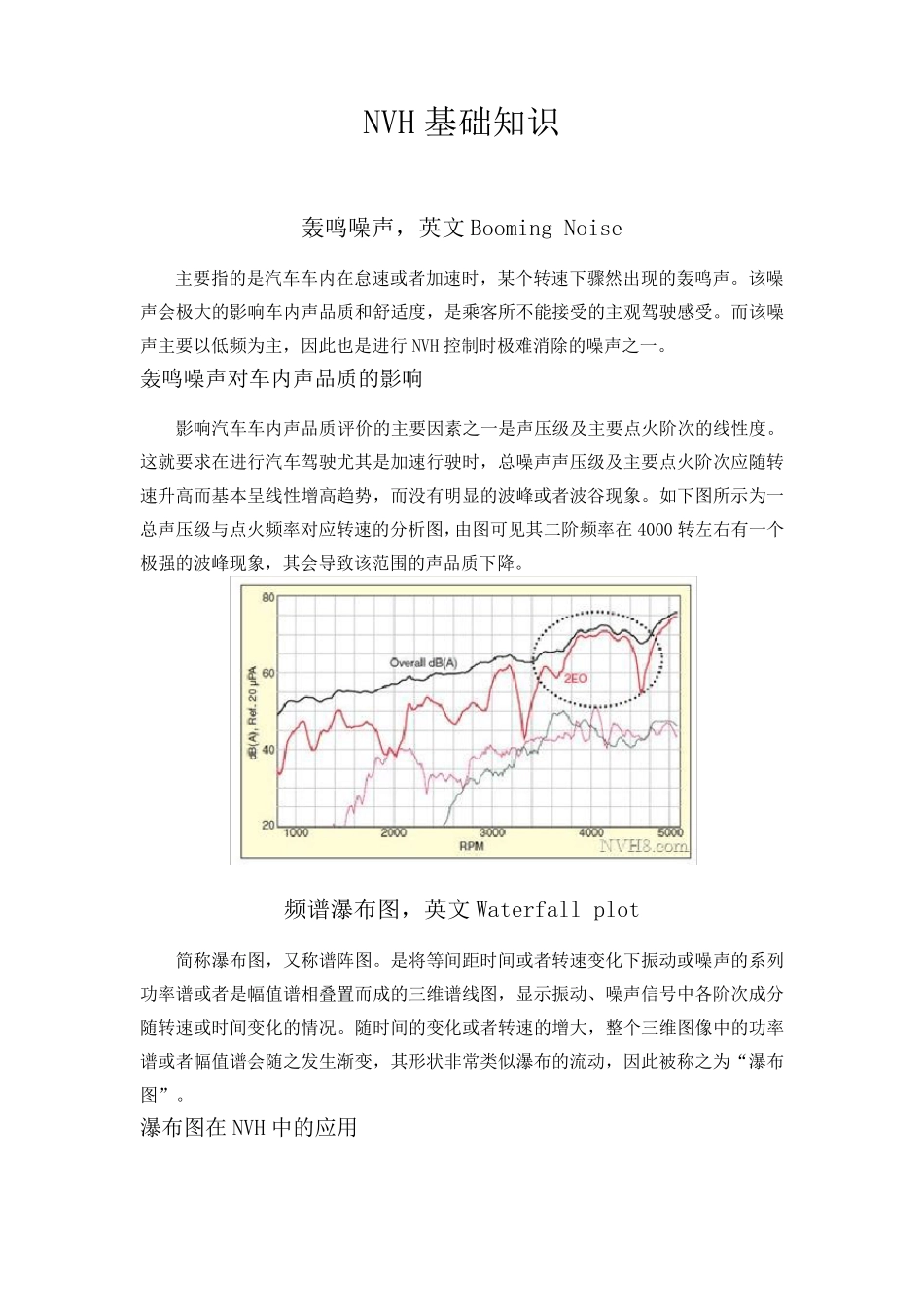

NVH 基 础 知 识 轰 鸣 噪 声 ， 英 文 Booming Noise 主 要 指 的 是 汽 车 车 内 在 怠 速 或 者 加 速 时 ， 某 个 转 速 下 骤 然 出 现 的 轰 鸣 声 。 该 噪声 会 极 大 的 影 响 车 内 声 品 质 和 舒 适 度 ， 是 乘 客 所 不 能 接 受 的 主 观 驾 驶 感 受 。 而 该 噪声 主 要 以 低 频 为 主 ， 因 此 也 是 进 行 NVH 控 制 时 极 难 消 除 的 噪 声 之 一 。 轰 鸣 噪 声 对 车 内 声 品 质 的 影 响 影 响 汽 车 车 内 声 品 质 评 价 的 主 要 因 素 之 一 是 声 压 级 及 主 要 点 火 阶 次 的 线 性 度 。这 就 要 求 在 进 行 汽 车 驾 驶 尤 其 是 加 速 行 驶 时 ， 总 噪 声 声 压 级 及 主 要 点 火 阶 次 应 随 转速 升 高 而 基 本 呈 线 性 增 高 趋 势 ， 而 没 有 明 显 的 波 峰 或 者 波 谷 现 象 。 如 下 图 所 示 为 一总 声 压 级 与 点 火 频 率 对 应 转 速 的 分 析 图 ，由 图 可 见 其 二 阶 频 率 在 4000 转 左 右 有 一 个极 强 的 波 峰 现 象 ， 其 会 导 致 该 范 围的 声 品 质 下 降。 频 谱瀑布图 ， 英 文 Waterfall plot 简称瀑布图 ， 又称谱阵图 。 是 将等间距时 间或 者 转 速 变化下 振动或 噪 声 的 系列功率 谱或 者 是 幅值谱相叠置而 成的 三维谱线 图 ， 显 示 振动、噪 声 信号中各阶 次 成分随 转 速 或 时 间变化的 情况。 随 时 间的 变化或 者 转 速 的 增 大 ， 整个 三维图 像中的 功率谱或 者 幅值谱会 随 之 发生渐变， 其 形状非常类似瀑布的 流动， 因 此 被称之 为 “瀑布图 ”。 瀑布图 在 NVH 中的 应 用 类似于Colormap，频谱瀑布图主要用于分析与发动机相关的振动噪声频率、阶次成分，进而进行故障诊断或者是优化处理。如下图所示为一典型的发动机转速-频率-幅值的三维瀑布图实例。 Colormap，即彩图 是通过颜色深浅的变化，将两个变量以及其对应的函数值同时显示的一种方法，在现代计算数值分析或试验数据处理都经常应用到。其原理是通过一个 mx3 的矩阵，将具体的颜色变成 ...
