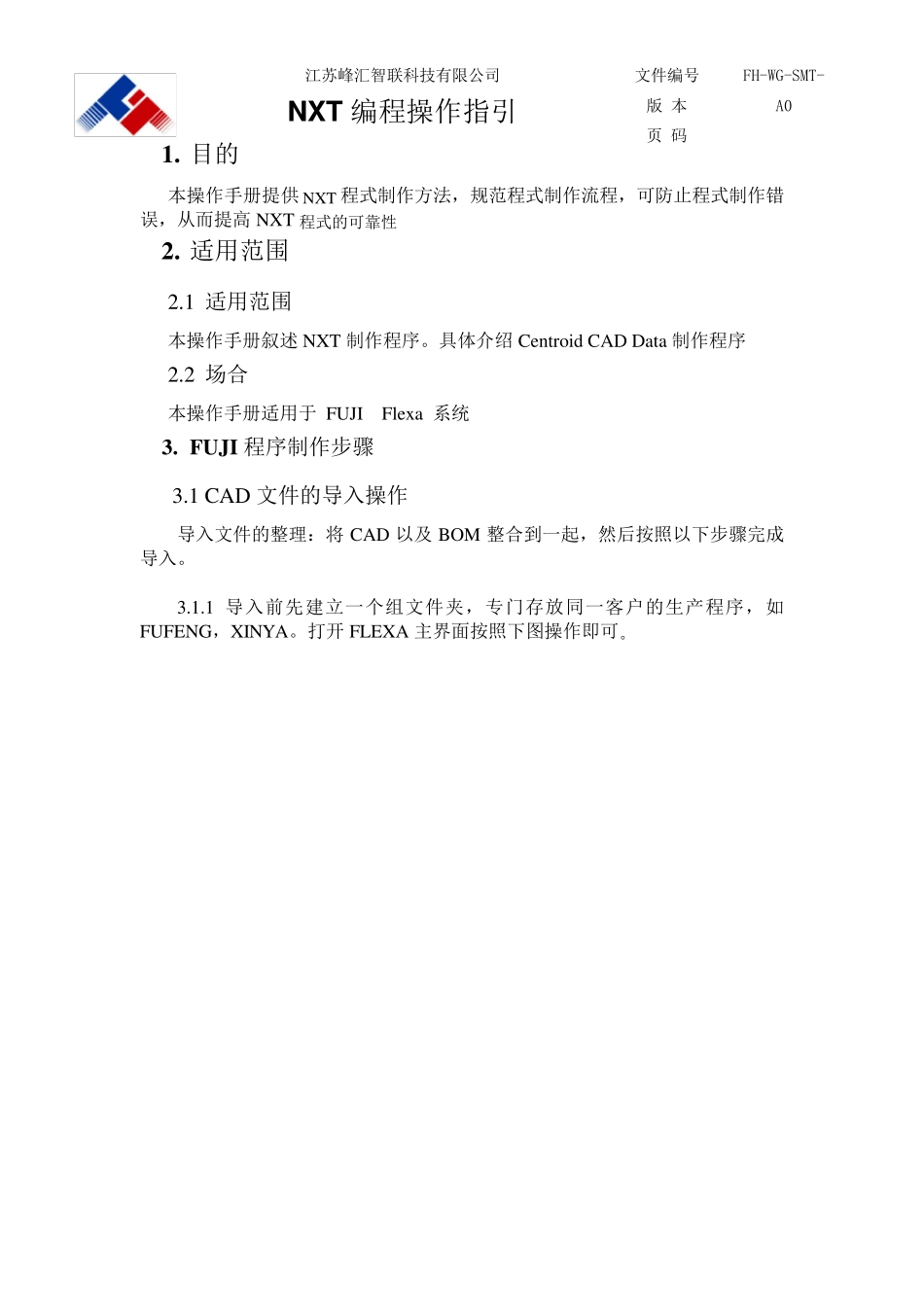

江苏峰汇智联科技有限公司 文件编号 FH-WG-SMT- NXT 编程操作指引 版 本 A0 页 码 1. 目的 本操作手册提供NXT 程式制作方法，规范程式制作流程，可防止程式制作错误，从而提高NXT 程式的可靠性 2. 适用范围 2.1 适用范围 本操作手册叙述NXT 制作程序。具体介绍 Centroid CAD Data 制作程序 2.2 场合 本操作手册适用于 FUJI Flex a 系统 3. FU JI 程序制作步骤 3.1 CAD 文件的导入操作 导入文件的整理：将 CAD 以及 BOM 整合到一起，然后按照以下步骤完成导入。 3.1.1 导入前先建立一个组文件夹，专门存放同一客户的生产程序，如FUFENG，XINYA。打开 FLEXA 主界面按照下图操作即可。 江苏峰汇智联科技有限公司 文件编号 FH-WG-SMT- NXT 编程操作指引 版 本 A0 页 码 3.1.2 选中相应产品对应的文件夹，进行新JO B，即新程序的建立如下图按深色部分操作： 江苏峰汇智联科技有限公司 文件编号 FH-WG-SMT- NXT 编程操作指引 版 本 A0 页 码 在选中JOB 后会跳出下面的对话框，在下面对话框的JOB name 项输入相应的产品名称， Rev ision 处输入相应的版本（一般如果按照程序命名规则的话输入01 即可，且一定要输入，否则无法继续），其他部分不需要操作。 在输入完成以后点击 NEW 键完成建立 JOB。 在新建的JOB 界面按照下图进行数据的导入，FILE-----〉import------〉to job---centroid data…. 选中后会弹出以下对话框提供选择的路径（选中所整理出来的文件） 江苏峰汇智联科技有限公司 文件编号 FH-WG-SMT- NXT 编程操作指引 版 本 A0 页 码 点击Edit 键进行文件的编辑整合自动进入到下面的Settings Wiz ard 对话框， 在Settings Wiz ard 对话框中一定要选择 Delimites fields 选项后点击NEXT 江苏峰汇智联科技有限公司 文件编号 FH-WG-SMT- NXT 编程操作指引 版 本 A0 页 码 进入Part Placement data 1 的界面后，在该界面的Field delimiter选项中选择Tabs,然后NEXT 江苏峰汇智联科技有限公司 文件编号 FH-WG-SMT- NXT 编程操作指引 版 本 A0 页 码 进入Part Placement data 2 的界面进行位号，角度，坐标（X，Y），料号的对应选择 点击第一列，变蓝色后在Field name 选项中选择Reference，以此类推。 在所有的对应关系确定后按下Finish，会弹出下面对话框，如果是第一面导入的话可以点击YES，...
