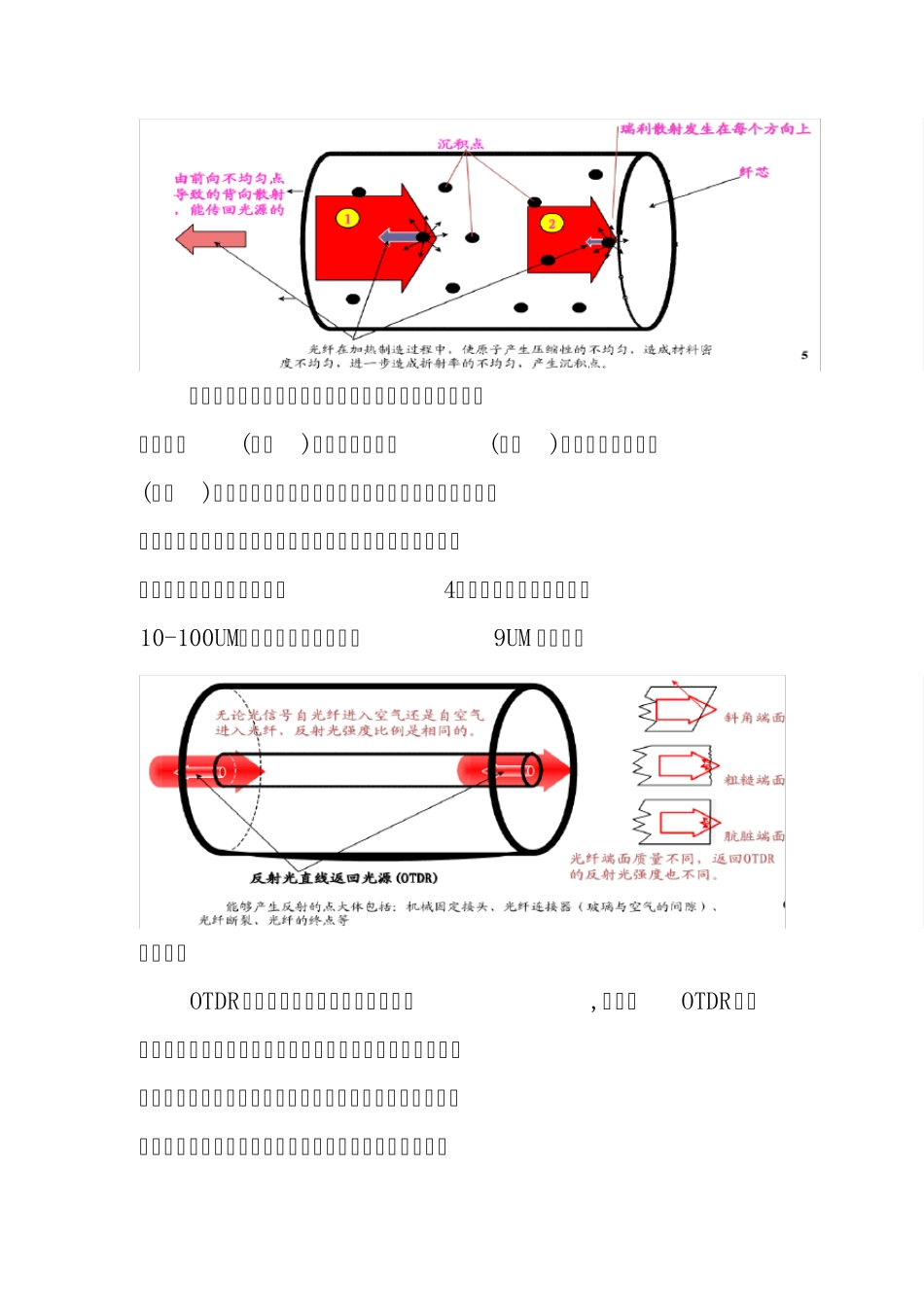

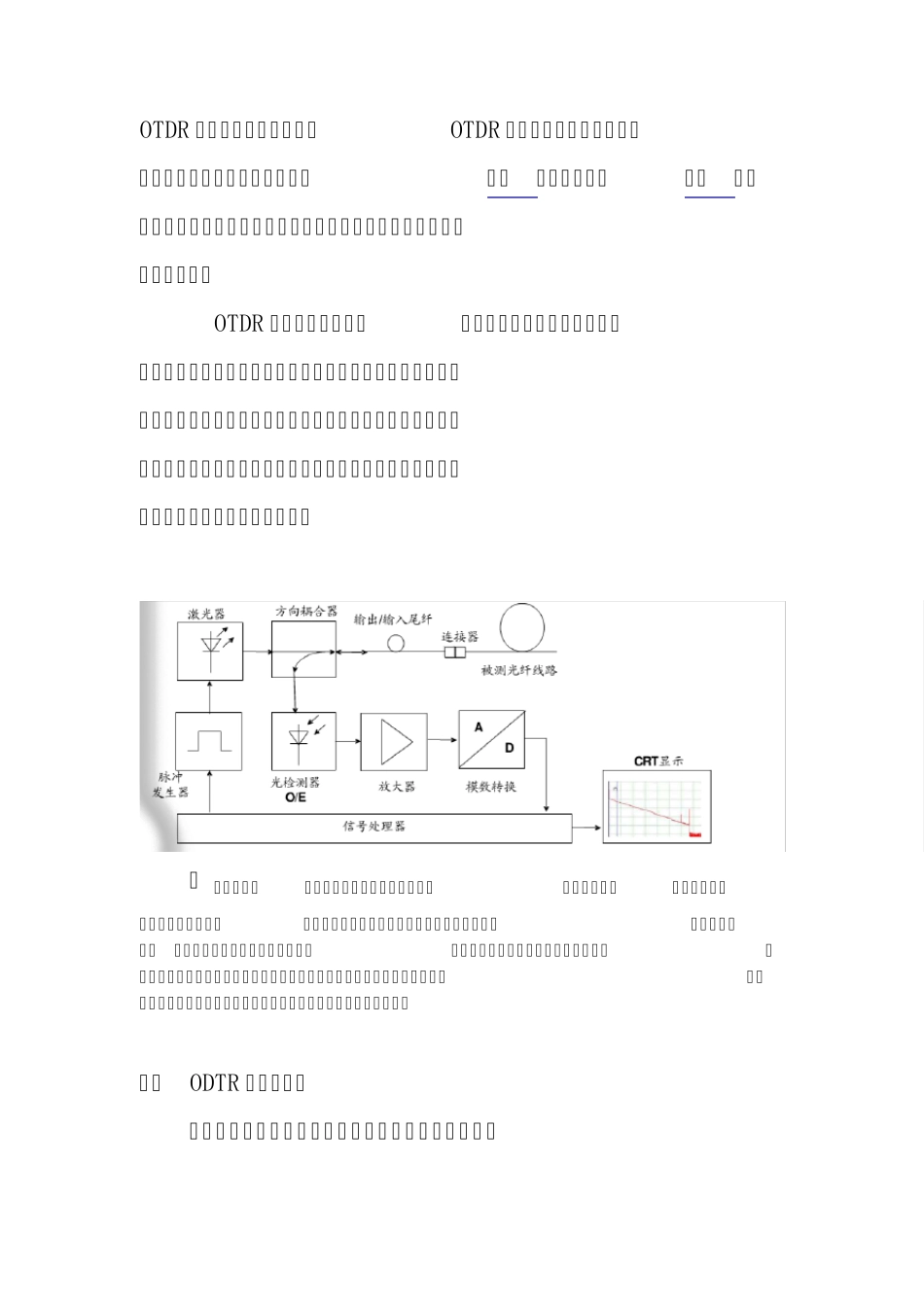

OTDR 的英文全称是Optical Time Domain Reflectometer，中文意思为光时域反射仪。OTDR 是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表，它被广泛应用于光缆线路的维护、施工之中，可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。 一、ODTR 的基本原理 要想真正明白OTDR 的原理，首先我们必须明白它的光学原理和工原理。能够准确的区分瑞利散射和菲尼尔反射。 （一）光学原理 瑞利散射：是光纤的一种固有损耗，是指光波在光纤传输时，遇到一些比光波波长小的微粒而向四周散射，导致光功率减小的现象。瑞利散射光有以下特征：波长与入射光波的波长相同，它的光功率与此点的入射光功率成正比。 菲尼尔反射：就是光在从一种介质(光纤)传到另一种介质 (空气)中时，被沿原介质(光纤)反射回来。 在什么情况下可能产生瑞利散射和菲尼尔反射？ 瑞利散射：如同大气中的颗粒散射了光，使天空变成蓝色一样。瑞利散射的能量大小与波长的四次方的倒数成正比，大约比入射光功率低60dB，即入射光功率的0． 0001％。所以波长越短散射越强，波长越长散射越弱．还需要注意的是能够产生背向瑞利散射的点遍布整段光纤，是连续的。 菲尼尔反射就是我们平常所理解的光反射，是指光在从一种介质(光纤)传到另一种介质(空气)中时，被沿原介质(光纤)以入射时相同的角度反射回来。需要注意的是菲涅尔反射是离散的，由光纤上个别的点位置产生。而反射回来的光强度可达到入射光强度的4％。（一个灰尘的直径是10-100UM，一个光纤的直径只有9UM 左右。） 工作原理 OTDR 测试是通过发射光脉冲到光纤内,然后在OTDR 端口接收返回的信息来进行。当光脉冲在光纤内传输时，会由于光纤本身的性质，连接器，接合点，弯曲或其它类似的事件而产生散射，反射。其中一部分的散射和反射就会返回到 OTDR 中。返回的有用信息由OTDR 的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断。从发射信号到返回信号所用的时间，再确定光在玻璃物质中的速度，就可以计算出距离。 OTDR 类似一个光雷达，它先对光纤发出一个测试光脉冲，然后观察从光纤上各点返回（包括瑞利散射和菲涅尔反射）的激光的功率大小情况，这个过程重复的进行，然后这些结果需要进行平均，并以轨迹图的形式显示出来，这个轨迹图就描述了整段光纤的情况。 （ 框图说明：由光源发出的光波经光学系统、方向耦合器、光纤活动连接...
