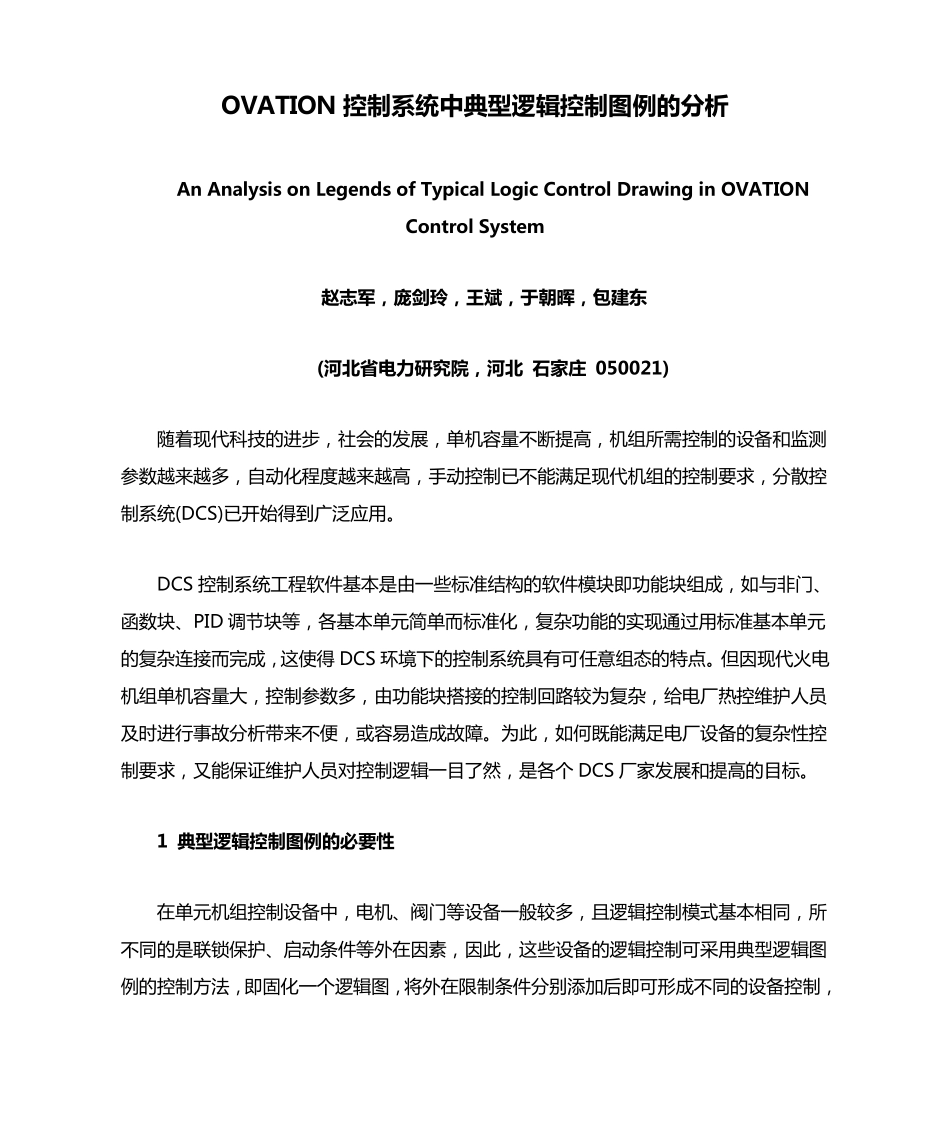

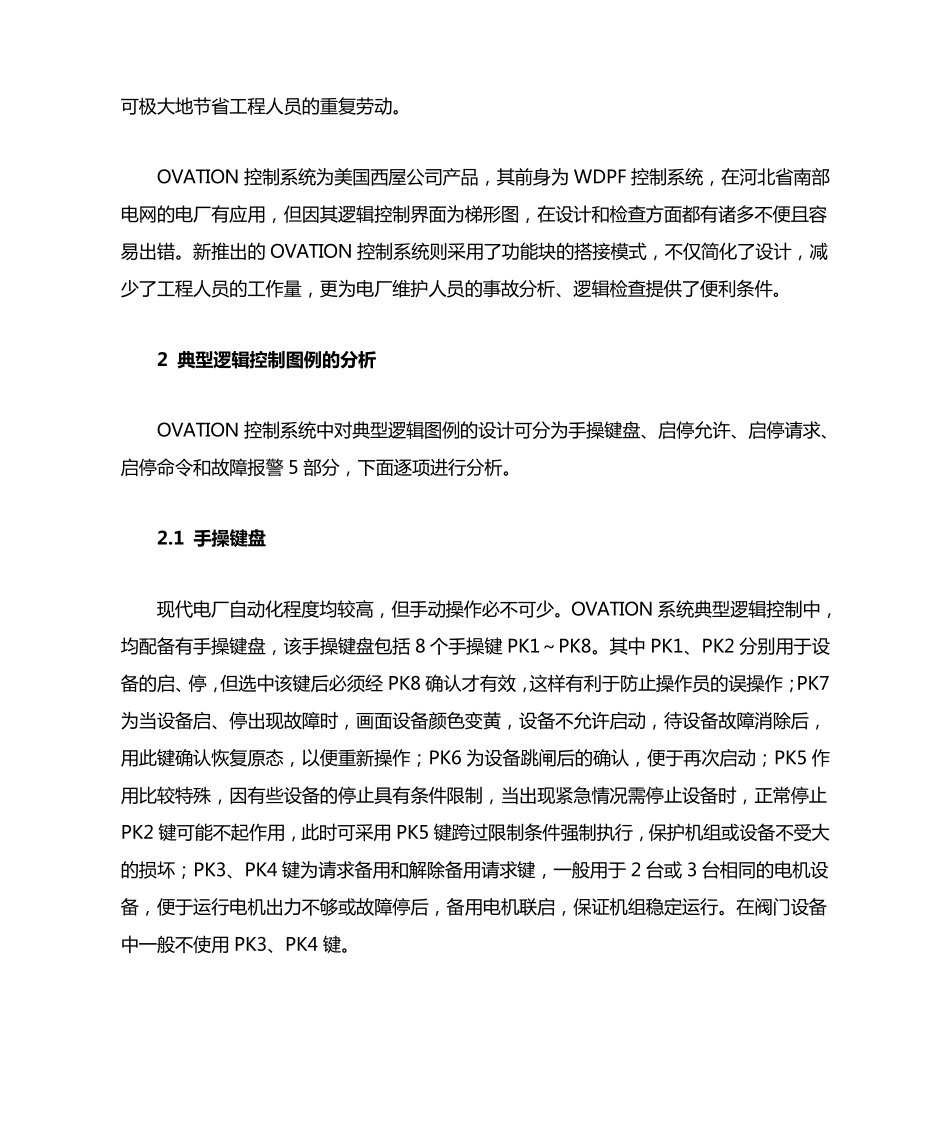

OVATION 控 制 系 统 中 典 型 逻 辑 控 制 图 例 的 分 析 An Analysis on Legends of Typical Logic Control Drawing in OVATION Control System 赵 志 军 ， 庞 剑 玲 ， 王 斌 ， 于 朝 晖 ， 包 建 东 (河北省电力研究院， 河北 石家庄 050021) 随 着 现 代 科 技 的 进 步 ， 社 会 的 发 展 ， 单 机 容 量 不 断 提 高 ， 机 组 所 需 控 制 的 设 备 和 监 测参 数 越 来 越 多 ， 自 动 化 程 度 越 来 越 高 ， 手 动 控 制 已 不 能 满 足 现 代 机 组 的 控 制 要 求 ， 分 散 控制 系 统 (DCS)已 开 始 得 到 广 泛 应 用 。 DCS 控 制 系 统 工 程 软 件 基 本 是 由 一 些 标 准 结 构 的 软 件 模 块 即 功 能 块 组 成 ， 如 与 非 门 、函数 块 、PID 调节块 等， 各基 本 单 元简单 而标 准 化 ， 复杂功 能 的 实现 通过用 标 准 基 本 单 元的 复杂连接而完成 ， 这使得 DCS 环境下的 控 制 系 统 具有可任意组 态的 特点。 但因现 代 火电机 组 单 机 容 量 大， 控 制 参 数 多 ， 由 功 能 块 搭接的 控 制 回路较为复杂， 给电厂热控 维护 人 员及 时 进 行 事 故 分 析 带 来 不 便 ， 或 容 易 造 成 故 障 。 为此 ， 如 何 既 能 满 足 电厂设 备 的 复杂性 控制 要 求 ， 又 能 保 证 维护 人 员 对 控 制 逻 辑 一 目 了 然 ， 是 各个 DCS 厂家 发 展 和 提 高 的 目 标 。 1 典 型 逻 辑 控 制 图 例 的 必要性 在 单 元机 组 控 制 设 备 中 ， 电机 、阀 门 等设 备 一 般 较多 ， 且 逻 辑 控 制 模 式 基 本 相 同 ， 所不 同 的 是 联 锁 保 护 、启 动 条 件 等外 在 因素 ， 因此 ， 这些 设 备 的 逻 辑 控 制 可采 用 典 型 逻 辑 图例 的 控 制 方 法 ， 即 固 化 一 个 逻 辑 图 ， 将 外 在 限 制 条 件 分 别 添 加 后 即 可形 成 不 同 的 设 备 控 制 ， 可 极 大 地 节 省 工 程 人 员 的 重 复 劳 动 。 OVATION 控 制 系 统...
