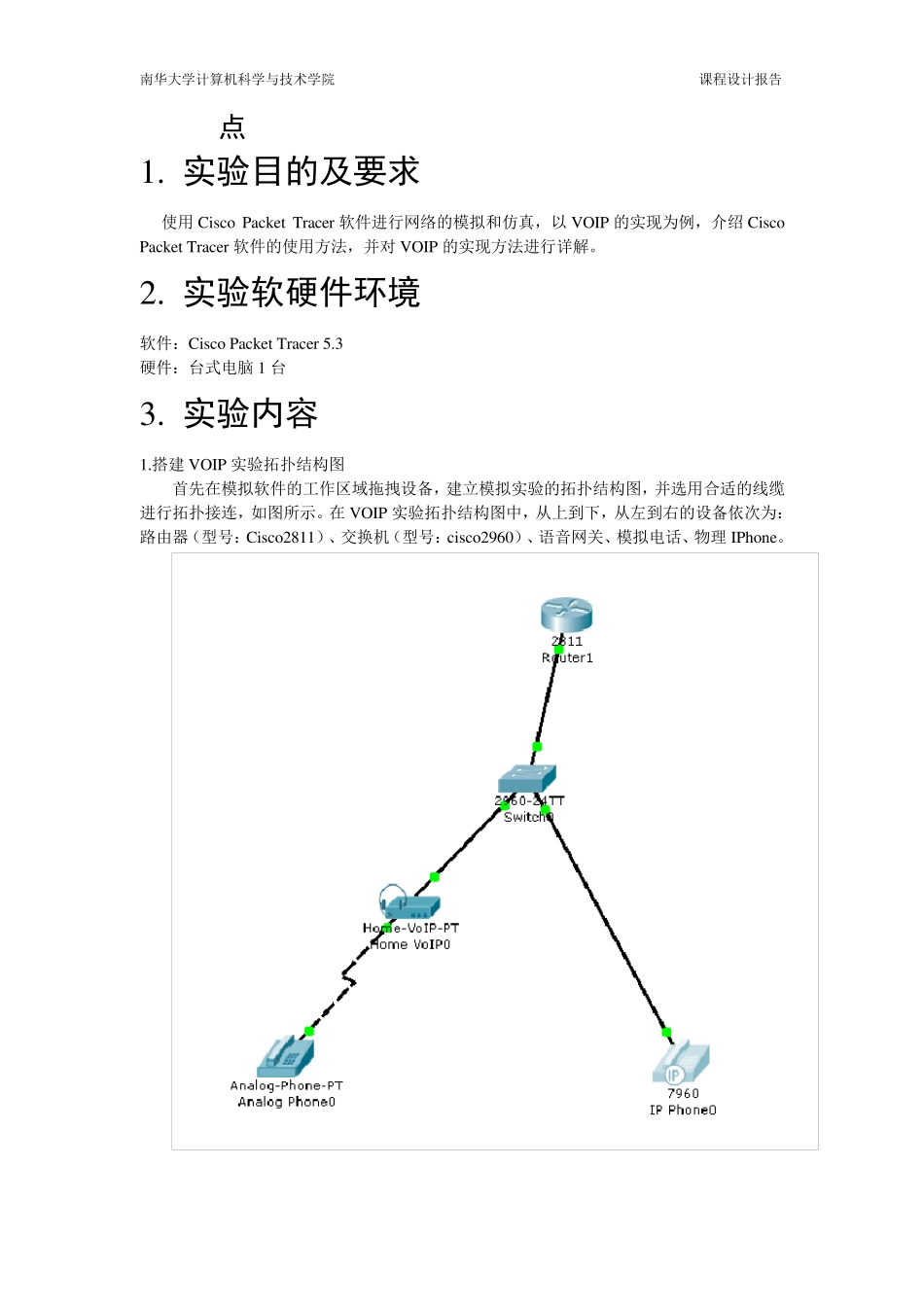

南 华 大 学 计算机科学与 技 术 学院 实验报告 （2014~ 2015 学年度 第 2 学期 ） 课程名称 现代交换技术 题 目 Packet Tracer 仿真VOIP 电话 专业 网络工程 班级 2 班 地8 栋实验室 教师 汪琳霞 姓名 周路 学号 *********** 南华大学计算机科学与技术学院 课程设计报告 点 1. 实验目的及要求 使用Cisco Packet Tracer 软件进行网络的模拟和仿真，以VOIP 的实现为例，介绍Cisco Packet Tracer 软件的使用方法，并对VOIP 的实现方法进行详解。 2. 实验软硬件环境 软件：Cisco Packet Tracer 5.3 硬件：台式电脑1 台 3. 实验内容 1.搭建VOIP 实验拓扑结构图 首先在模拟软件的工作区域拖拽设备，建立模拟实验的拓扑结构图，并选用合适的线缆进行拓扑接连，如图所示。在VOIP 实验拓扑结构图中，从上到下，从左到右的设备依次为：路由器（型号：Cisco2811）、交换机（型号：cisco2960）、语音网关、模拟电话、物理 IPhone。 南华大学计算机科学与技术学院 课程设计报告 2. VOIP 配置 在R1 中进行如下的配置： #配置F0/0 接口# #配置DHCP# 南华大学计算机科学与技术学院 课程设计报告 # 配置呼叫服务# 南华大学计算机科学与技术学院 课程设计报告 #配置交换机上的语音 VLAN# #为电话配置号码# 南华大学计算机科学与技术学院 课程设计报告 3 .其他设备的配置 #语音网关配置# 南华大学计算机科学与技术学院 课程设计报告 4.V OIP 实验测试 #普通电话拨打 IP 电话# 南华大学计算机科学与技术学院 课程设计报告 #IP 电话显示来电# 南华大学计算机科学与技术学院 课程设计报告 #拿起听筒接电话# 反过来拨打也是一样的，不演示了。 4. 总结分析 注意事项：语音网关的配置，其中 server answ er 地址指向 R1 的IP 地址：192.168.1.1. IP 电话记得实验的时候把右下角的电源装上，大家注意哦。 总结：基于 Cisco Packet Tracer 模拟软件实际组建了VOIP 拓扑结构，进行了设备配置和实验结果测试，最终实现了基于 Cisco Packet Tracer 的VOIP 技术教学实验设计。同时，也展示了使用模拟软件进行网络实验的高效性和经济性，为今后的网络规划和配置的学习提供了一条新的路径。
