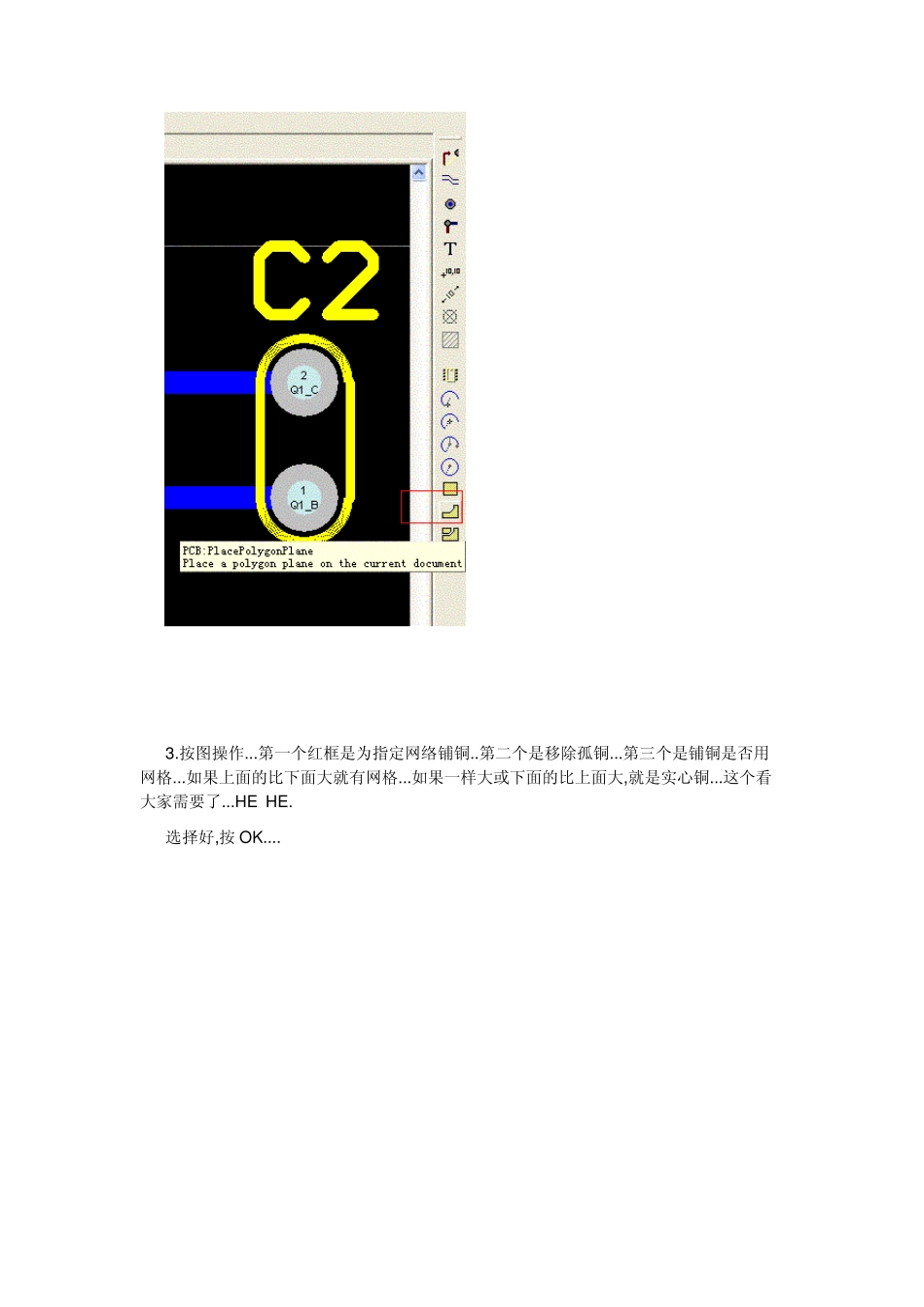

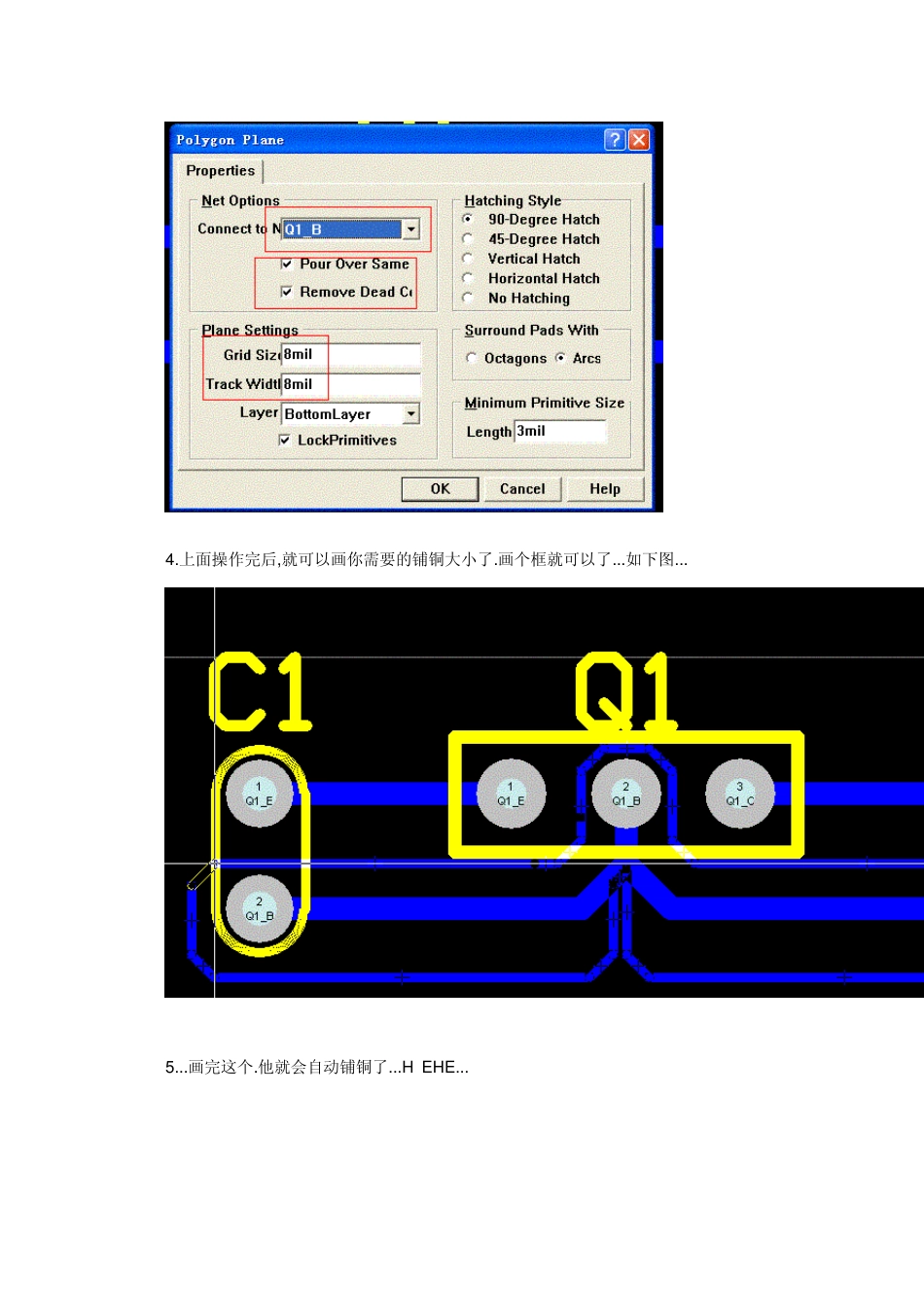

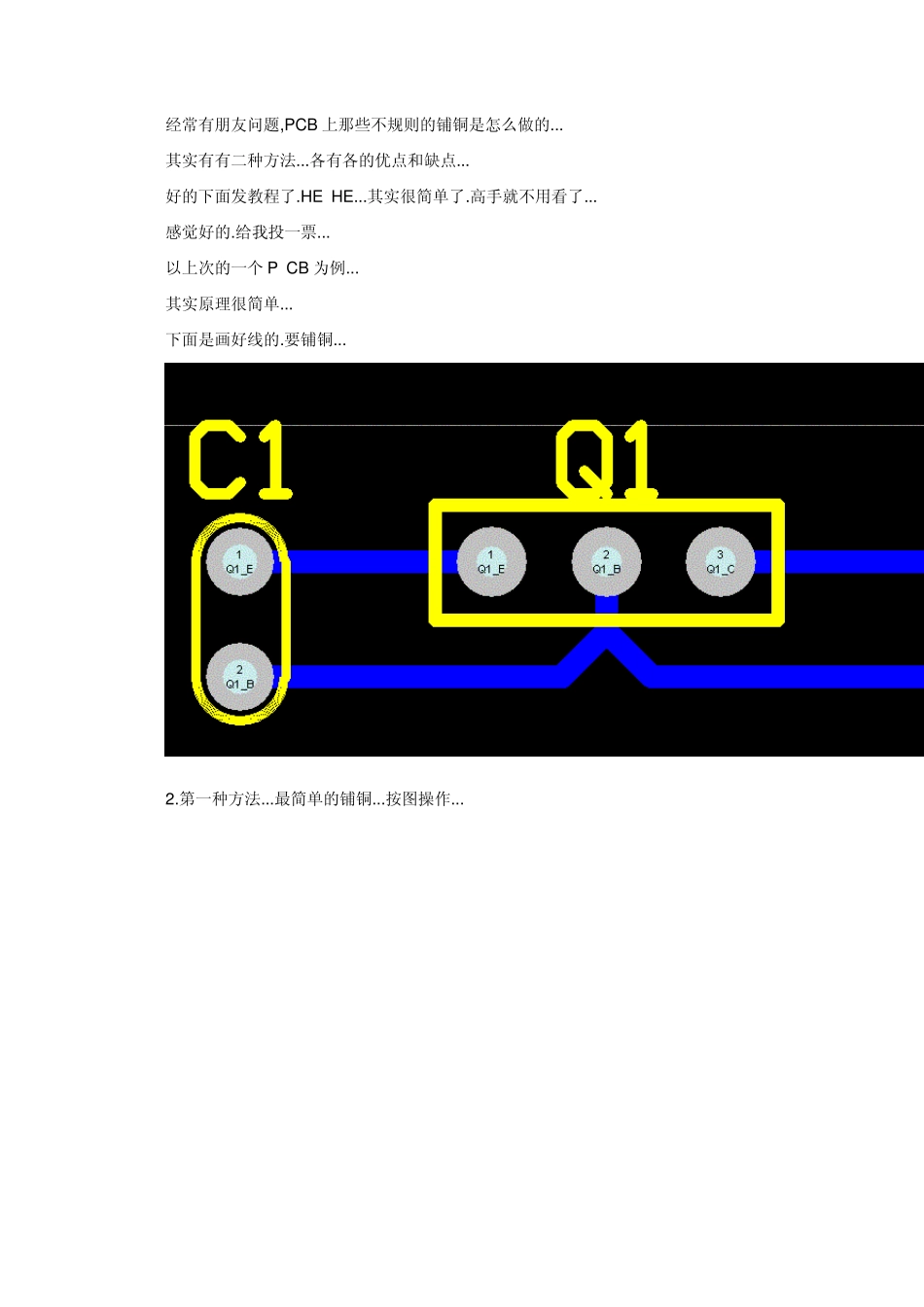

经常有朋友问题,PCB 上那些不规则的铺铜是怎么做的... 其实有有二种方法...各有各的优点和缺点... 好的下面发教程了.HE HE...其实很简单了.高手就不用看了... 感觉好的.给我投一票... 以上次的一个 P CB 为例... 其实原理很简单... 下面是画好线的.要铺铜... 2.第一种方法...最简单的铺铜...按图操作... 3.按图操作...第一个红框是为指定网络铺铜..第二个是移除孤铜...第三个是铺铜是否用网格...如果上面的比下面大就有网格...如果一样大或下面的比上面大,就是实心铜...这个看大家需要了...HE HE. 选择好,按OK.... 4.上面操作完后,就可以画你需要的铺铜大小了.画个框就可以了...如下图... 5...画完这个.他就会自动铺铜了...H EHE... 6...细心的朋友可能发现...咋这个引脚这没铺满呀...HE HE...双面板这样做是有必要的,这样做可以方便元件拆装... 如果双面铺成实心了...拆装元件就很困难...单面的可以铺实心...下面就是铺成实心的方法... 在PCB 空处按键盘上的D....注意要在英文的状态下...会出现下图...选择 R... 7....出现下图...按图操作...双击底下这个... 8 双击后会弹出一个菜单...按图操作...改红色框下面这项...然后OK... 改完后会弹出一个菜单...点确定就 OK..HE HE... 9/铺完的最后结果...HE HE...操作简单吧... 11....以上这种方法操作简单...速度快...适合大面积铺地或电源...虽然快有优点..HE HE...但是你铺的过多的话.再加上泪滴电脑就会奇慢...慢的你死机...另外你的PCB 文件可能是超大.一个小 PCB 的文件可能有十几 M...哈哈...要命吧...HE HE.这可能是PROTEL 软件做的不太好.HE HE.而且你铺的太多了...要重新铺,只有重头再来... 12...下面介绍另一种方法...这种方法速度慢...但很多有经验的人都用这个.... 这种方法就是用普通的钱来铺,达到不规则铺铜的效果...H EHE...有朋友说,这样做,不是要把人累死...HE HE...其实没办法的...这种方法优点是...修改可能会方便点,而且文件小...可以铺的更美观...文件也比较小,电脑不会死机...缺点是:耗时耗力...HE HE...其实 PCB 就是电子中,一个苦力活...你想做的好就的花时间.... 有朋友可能会说,费话什么,说下种方法呀... 下面不费话,马上右键...选择画线...HE HE... 2..先画个框把你需要铺铜的大小确定好..... 3....可能很多朋友画不成上面这个样子...为什么呢...因为他们没有设置PROTEL 中的一个选项...你只要画成一个圈.他会把多除的钱给你移除...所以...你就没办法用这种方法铺铜了... 下面是解决这个问题的方法....按图操作... 4.....按图操作...去掉这个选项就 OK.... 5....HEHE...下面你就可以用铺把这中间空的地方铺满了呀.HE HE... 简单吧...
