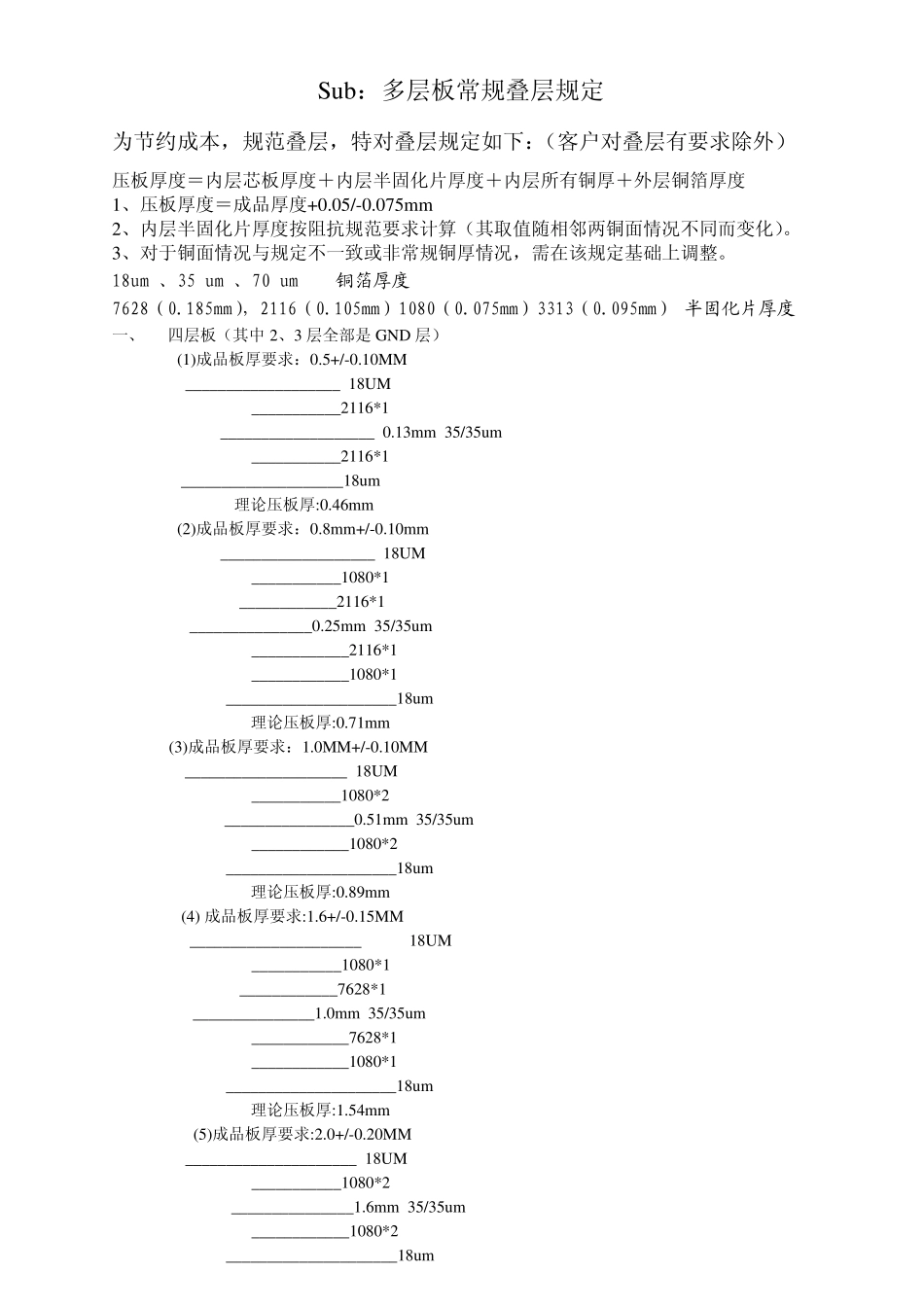

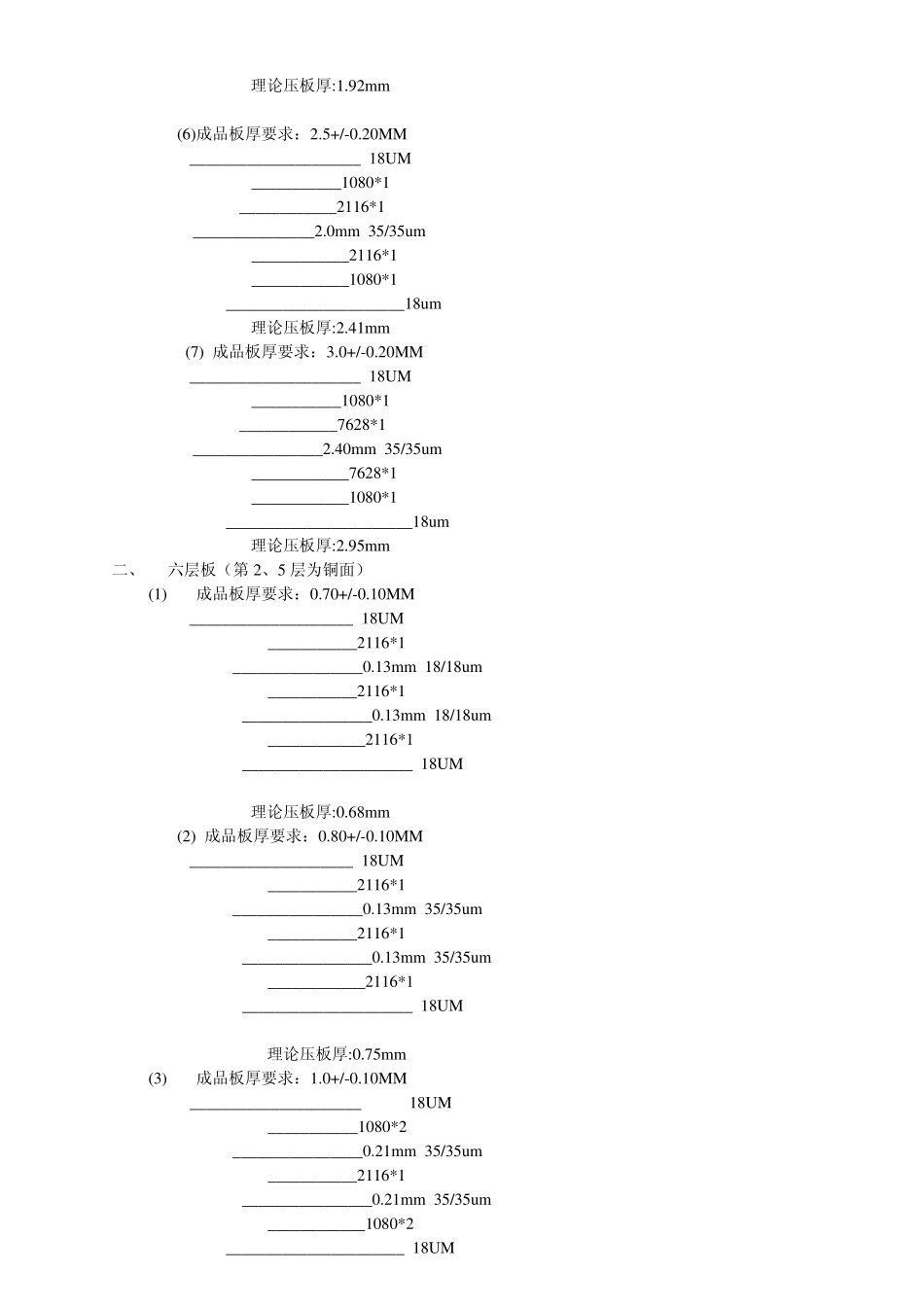

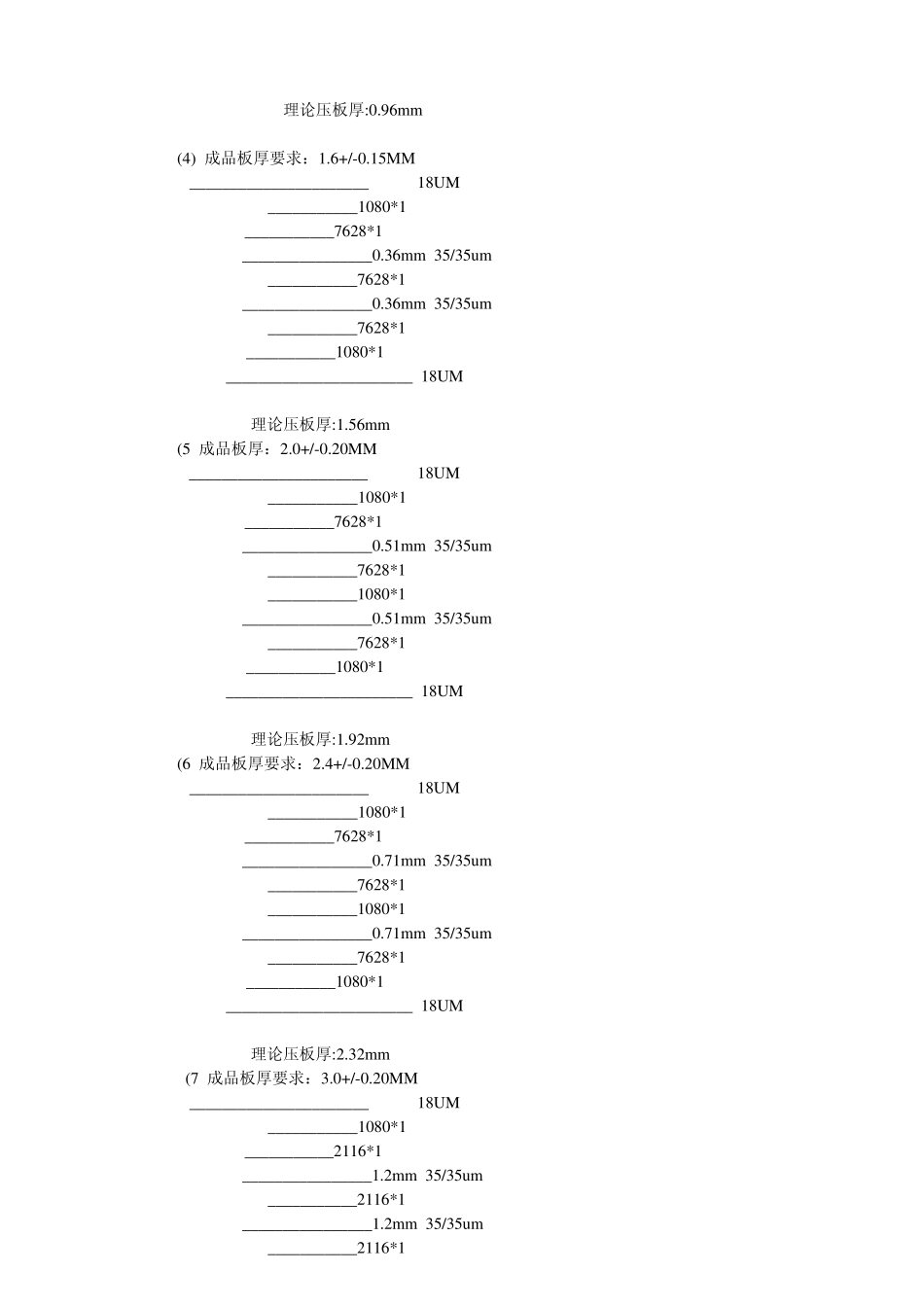

Sub：多层板常规叠层规定 为节约成本，规范叠层，特对叠层规定如下：（客户对叠层有要求除外） 压板厚度＝内层芯板厚度＋内层半固化片厚度＋内层所有铜厚＋外层铜箔厚度 1、压板厚度＝成品厚度+0.05/-0.075mm 2、内层半固化片厚度按阻抗规范要求计算（其取值随相邻两铜面情况不同而变化）。 3、对于铜面情况与规定不一致或非常规铜厚情况，需在该规定基础上调整。 18um 、35 um 、70 um 铜箔厚度 7628（0.185mm），2116（0.105mm）1080（0.075mm）3313（0.095mm） 半固化片厚度 一、 四层板（其中 2、3 层全部是 GND 层） (1)成品板厚要求：0.5+/-0.10MM ___________________ 18UM ___________2116*1 ___________________ 0.13mm 35/35um ___________2116*1 ____________________18um 理论压板厚:0.46mm (2)成品板厚要求：0.8mm+/-0.10mm ___________________ 18UM ___________1080*1 ____________2116*1 _______________0.25mm 35/35um ____________2116*1 ____________1080*1 _____________________18um 理论压板厚:0.71mm (3)成品板厚要求：1.0MM+/-0.10MM ____________________ 18UM ___________1080*2 ________________0.51mm 35/35um ____________1080*2 _____________________18um 理论压板厚:0.89mm (4) 成品板厚要求:1.6+/-0.15MM _____________________ 18UM ___________1080*1 ____________7628*1 _______________1.0mm 35/35um ____________7628*1 ____________1080*1 _____________________18um 理论压板厚:1.54mm (5)成品板厚要求:2.0+/-0.20MM _____________________ 18UM ___________1080*2 _______________1.6mm 35/35um ____________1080*2 _____________________18um 理论压板厚:1.92mm (6)成品板厚要求：2.5+/-0.20MM _____________________ 18UM ___________1080*1 ____________2116*1 _______________2.0mm 35/35um ____________2116*1 ____________1080*1 ______________________18um 理论压板厚:2.41mm (7) 成品板厚要求：3.0+/-0.20MM _____________________ 18UM ___________1080*1 ____________7628*1 ________________2.40mm 35/35um ____________7628*1 ____________1080*1 _______________________18um 理论压板厚:2.95mm 二、 六层板（第 2、5 层为铜面） (1) 成品板厚要求：0.70+/-0.10MM ________________...
