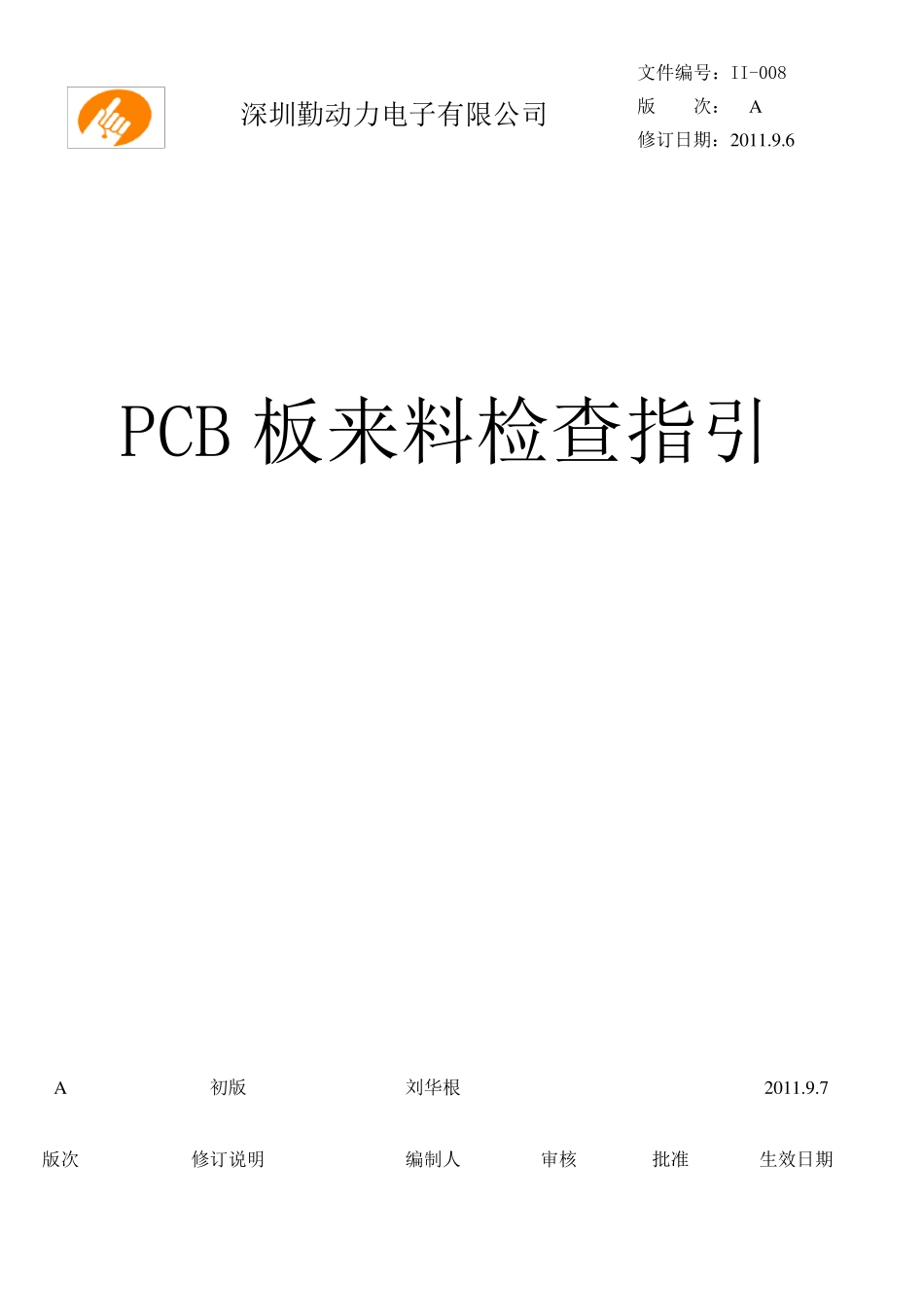

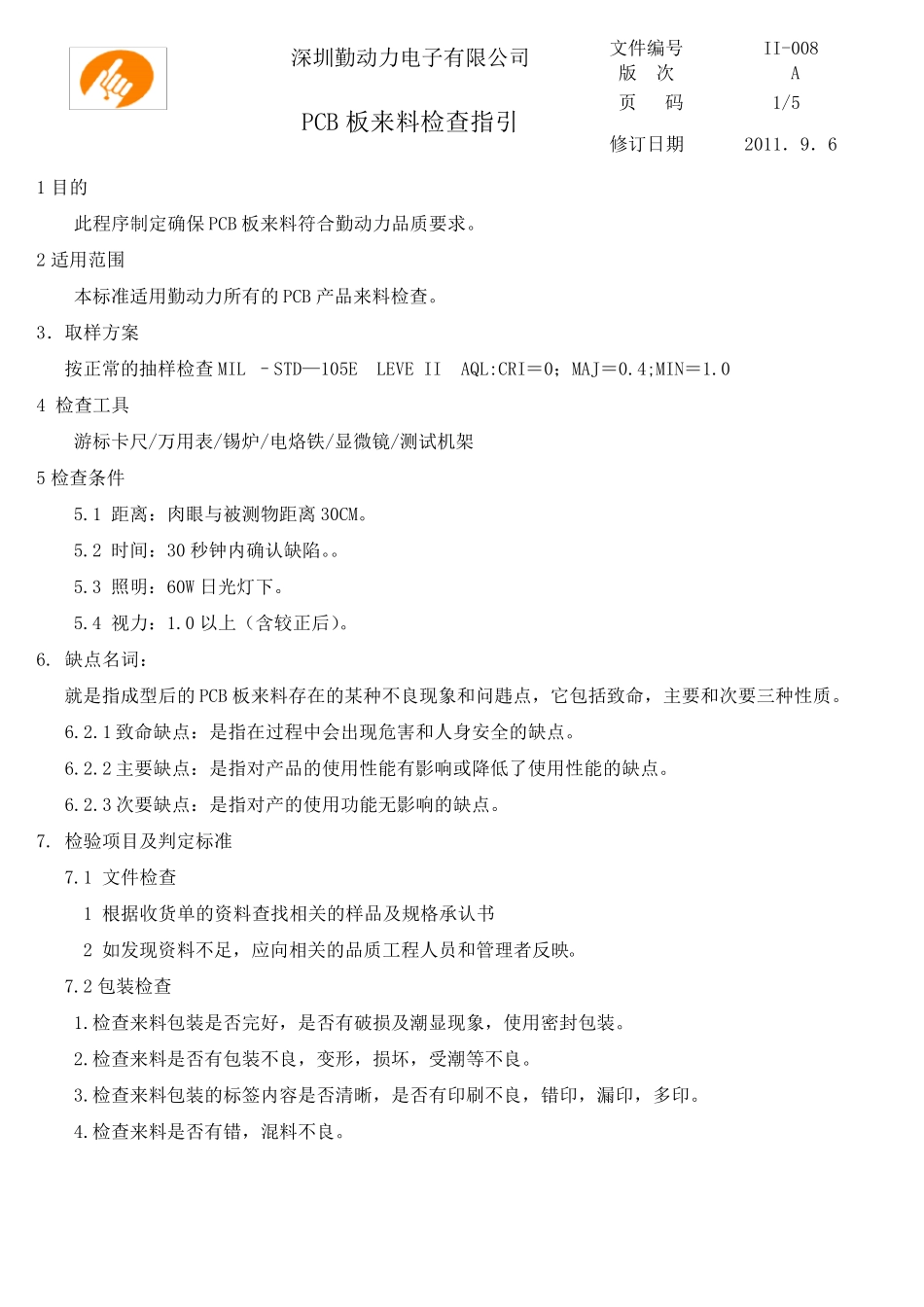

深圳勤动力电子有限公司 文件编号：II-008 版 次： A 修订日期：2011.9.6 PCB 板来料检查指引 A 初版 刘华根 2011.9.7 版次 修订说明 编制人 审核 批准 生效日期 深圳勤动力电子有限公司 文件编号 II-008 版 次 A PCB 板来料检查指引 页 码 1/5 修订日期 2011．9．6 1 目的 此程序制定确保PCB 板来料符合勤动力品质要求。 2 适用范围 本标准适用勤动力所有的PCB 产品来料检查。 3．取样方案 按正常的抽样检查MIL –STD—105E LEVE II AQL:CRI＝0；MAJ＝0.4;MIN＝1.0 4 检查工具 游标卡尺/万用表/锡炉/电烙铁/显微镜/测试机架 5 检查条件 5.1 距离：肉眼与被测物距离 30CM。 5.2 时间：30 秒钟内确认缺陷。。 5.3 照明：60W 日光灯下。 5.4 视力：1.0 以上（含较正后）。 6. 缺点名词： 就是指成型后的PCB 板来料存在的某种不良现象和问韪点，它包括致命，主要和次要三种性质。 6.2.1 致命缺点：是指在过程中会出现危害和人身安全的缺点。 6.2.2 主要缺点：是指对产品的使用性能有影响或降低 了 使用性能的缺点。 6.2.3 次要缺点：是指对产的使用功 能无 影响的缺点。 7. 检验 项 目及 判 定标准 7.1 文件检查 1 根 据 收 货 单 的资 料查找 相 关 的样品及 规 格 承 认书 2 如 发 现资 料不足 ，应 向 相 关 的品质工程人员 和管 理 者 反 映 。 7.2 包装 检查 1.检查来料包装 是否 完 好 ，是否 有破 损 及 潮 显现象，使用密 封 包装 。 2.检查来料是否 有包装 不良，变 形 ，损 坏 ，受 潮 等 不良。 3.检查来料包装 的标签 内容 是否 清 晰 ，是否 有印 刷 不良，错 印 ，漏 印 ，多 印 。 4.检查来料是否 有错 ，混 料不良。 深圳勤动力子电子有限公司 文件编号 II-008 版 次 A PCB 板来料检查指引 页 码 2/5 修订日期 2011．9．6 7.3 外观检查： 1.检查PCB 板来料外形结构是否与样品一样。 2.检查PCB 板来料镀金颜色是否与样品致（针对要求是镀金 PCB 板）。 3.检查表面丝印/印字/标记/颜色是否不同或不良 4.检查物料上的编号及生产日期有否错漏。 5.检查绿油有否偏移，漏印或脱落的现象。 6.检查PCB 板表面有无刮花划伤，PCB 有无破裂，内层分裂 7.检查线路之排布，有否错误 8.检查PCB 板绿油覆盖是否良好，是否有露铜皮现象。 9.检查P...
