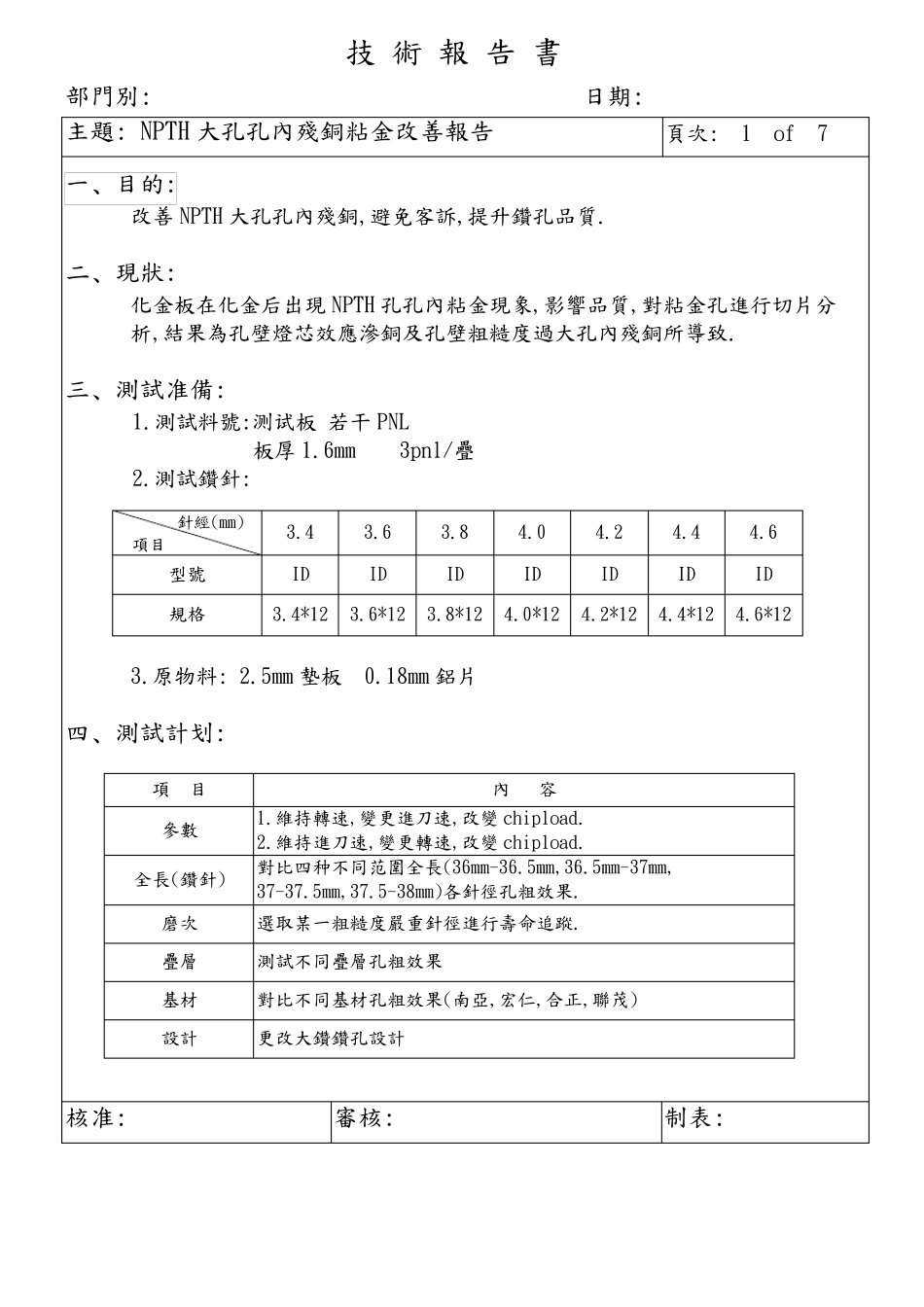

技 術 報 告 書 部 門 別 : 日 期 : 主 題 : NPTH 大 孔 孔 內 殘 銅 粘 金 改 善 報 告 頁 次 : 1 of 7 一 ﹑ 目 的 : 改 善 NPTH 大 孔 孔 內 殘 銅 ,避 免 客 訴 ,提 升 鑽 孔 品 質 . 二 ﹑ 現 狀 : 化 金 板 在 化 金 后 出 現 NPTH 孔 孔 內 粘 金 現 象 ,影 響 品 質 ,對 粘 金 孔 進 行 切 片 分析 ,結 果 為 孔 壁 燈 芯 效 應 滲 銅 及 孔 壁 粗 糙 度 過 大 孔 內 殘 銅 所 導 致 . 三 ﹑ 測 試 准 備 : 1.測 試 料 號 :测 试 板 若 干 PNL 板 厚 1.6mm 3pnl/疊 2.測 試 鑽 針 : 3.原 物 料 : 2.5mm 墊 板 0.18mm 鋁 片 四 ﹑ 測 試 計 划 : 核 准 : 審 核 : 制 表 : 針 經 (mm) 項 目 3.4 3.6 3.8 4.0 4.2 4.4 4.6 型 號 ID ID ID ID ID ID ID 規 格 3.4*12 3.6*12 3.8*12 4.0*12 4.2*12 4.4*12 4.6*12 項 目 內 容 參 數 1.維 持 轉 速 ,變 更 進 刀 速 ,改 變 chipload. 2.維 持 進 刀 速 ,變 更 轉 速 ,改 變 chipload. 全 長 (鑽 針 ) 對 比 四 种 不 同 范 圍 全 長 (36mm-36.5mm,36.5mm-37mm, 37-37.5mm,37.5-38mm)各 針 徑 孔 粗 效 果 . 磨 次 選 取 某 一 粗 糙 度 嚴 重 針 徑 進 行 壽 命追蹤. 疊 層 測 試 不 同 疊 層孔 粗 效 果 基材 對 比 不 同 基材孔 粗 效 果 (南亞,宏仁,合正,聯茂) 設計 更 改 大 鑽 鑽 孔 設計 技 術 報 告 書 部 門 別 : 日 期 : 主 題 : NPTH 大 孔 孔 內 殘 銅 粘 金 改 善 報 告 頁 次 : 2 of 7 五 ﹑ 測 試 方 法 : 鑽 孔 電 鍍 粗 糙 度 分 析 (面 板 ) 外 層 蝕 刻 孔 內 殘 銅 分析 六 ﹑ 測 試 結 果 : 1.測 試 項 目 結 果 : 測 試 一 :參 數 變 更 測 試 結 果 a> 變 更 進 刀 速 : 測 試 項 目 測 試 結 果 判 定 標 准 粗 糙 度 標 准 殘 銅 標 准 參 數 測 試 一 小 于 1mil 不 可 有 全 長 (鑽 針 ) 測 試 二 磨 次 測 試 三 疊 層 測 試 四 基 材 測 試 五 設 計 測 試 六 測 試 條 件...
