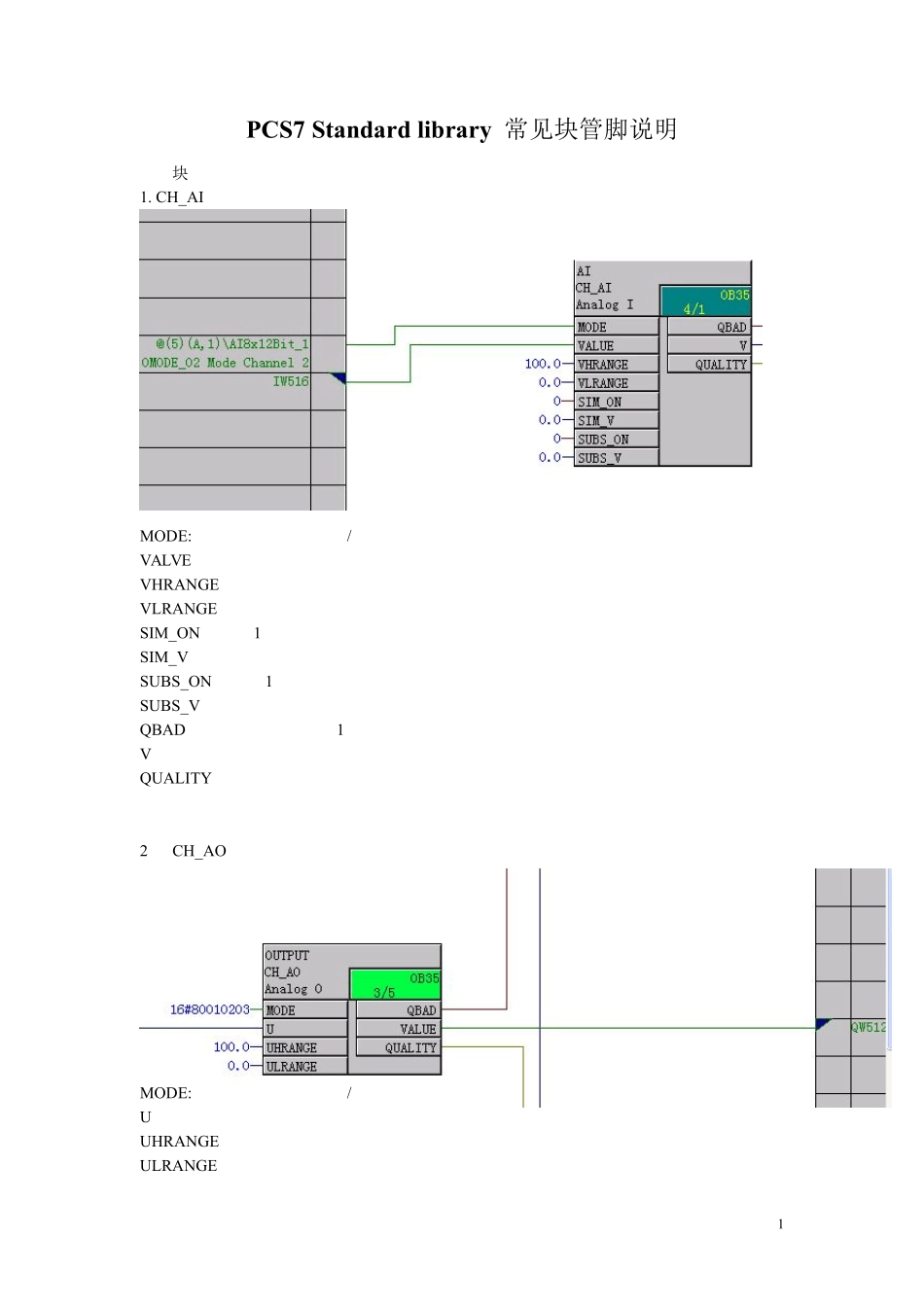

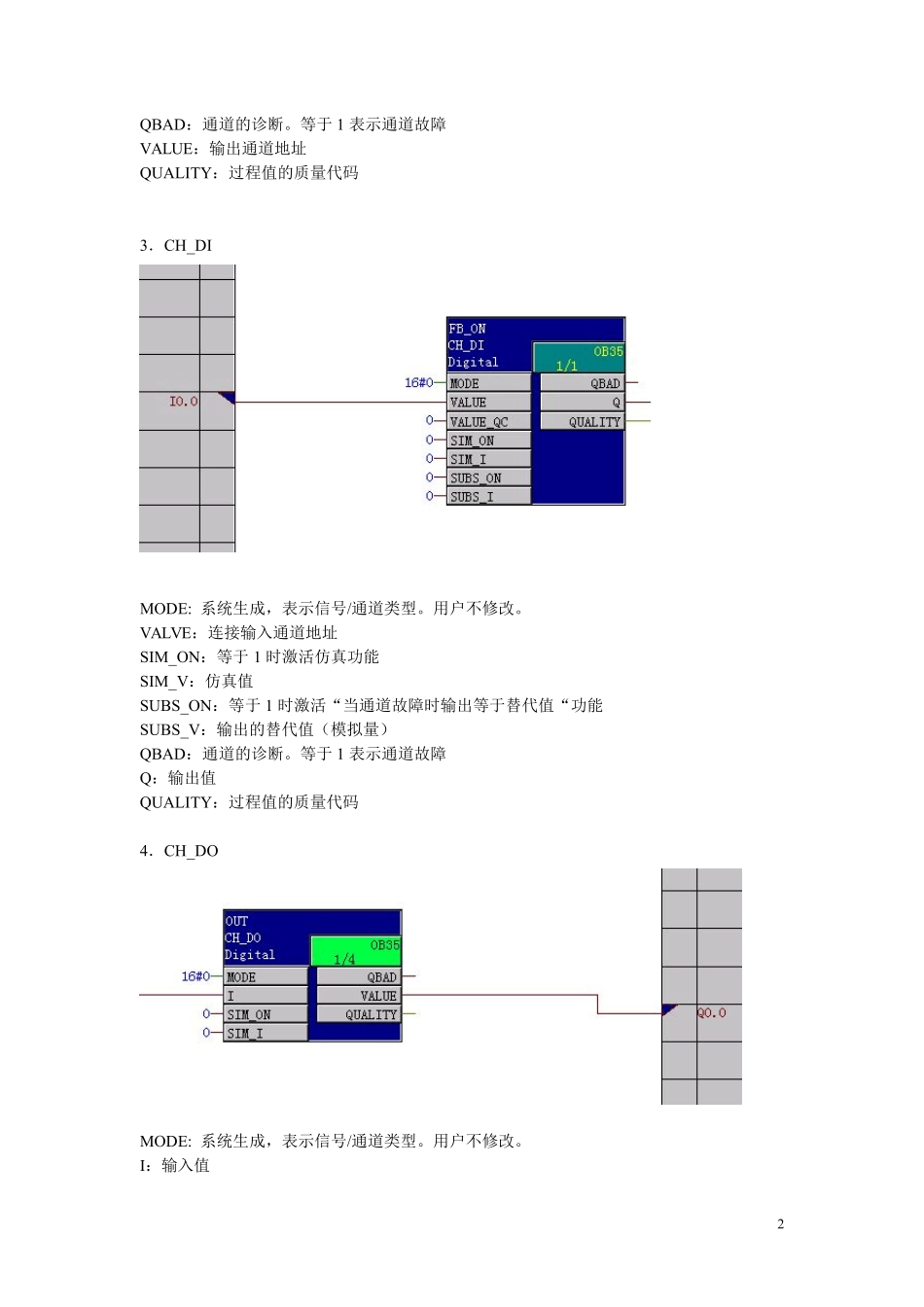

1PCS7 Standard library 常见块管脚说明驱动块：1. CH_AIMODE: 系统生成，表示信号/通道类型。用户不修改。VALVE：连接输入通道地址VHRANGE：量程上限VLRANGE：量程下限SIM_ON：等于 1 时激活仿真功能SIM_V：仿真值SUBS_ON：等于 1 时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）QBAD：通道的诊断。等于 1 表示通道故障V：输出值QUALITY：过程值的质量代码2． CH_AOMODE: 系统生成，表示信号/通道类型。用户不修改。U：输入值UHRANGE：量程上限ULRANGE：量程下限2QBAD：通道的诊断。等于1 表示通道故障VALUE：输出通道地址QUALITY：过程值的质量代码3．CH_DIMODE: 系统生成，表示信号/通道类型。用户不修改。VALVE：连接输入通道地址SIM_ON：等于1 时激活仿真功能SIM_V：仿真值SUBS_ON：等于1 时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）QBAD：通道的诊断。等于1 表示通道故障Q：输出值QUALITY：过程值的质量代码4．CH_DOMODE: 系统生成，表示信号/通道类型。用户不修改。I：输入值3QBAD：通道的诊断。等于 1 表示通道故障VALUE：输出通道地址QUALITY：过程值的质量代码SIM_ON：等于 1 时激活仿真功能SIM_V：仿真值QBAD：通道的诊断。等于 1 表示通道故障VALUE：输出通道的地址QUALITY：过程值的质量代码控制块：1．模拟量监视 MEAS_MONCSF：控制系统故障。连接通道的QBAD 引脚U：过程值输入（PV）QC_U：过程值的质量代码U_AH：报警高高限U_WH：报警高限U_WL：报警低限U_AL：报警低低限HYS：偏差QH_ALM：高高报警输出（红色报警）QL_ALM：低低报警输出（红色报警）QH_WRN：高报警输出（黄色报警）4QL_WRN：低报警输出（黄色报警）2．数字量监视：DIG_MONI：过程值QC_I：过程值的质量代码CSF：控制系统故障。连接 QBADMSG_CLAS：报警级别，范围从 1-8。选择八条报警信息中的那一条作为报警输出。Q：过程值输出。Q=I3．PID: CTRL_PID5GAIN：比例TN：积分时间常数TV：微分时间常数PV_IN 过程值QC_PV_IN：过程值的质量代码CSF：控制系统故障SP_TRK_ON：设定值跟踪过程值SP_EXT：外部输入/程序输入的设定值SPEXTHLM：外给定 SP 的高限SPEXTLLM：外给定 SP 的低限LIOP_INT_SEL ：决定是程序还是操作员具有选择内给定/外给定的权限SPEXON_L：程序里选择 SP 内给定/外给定的开关SPEXTSEL_OP：操作员选择 SP 内给定/外给定的开关SP_OP：操作员输入的设定值...
