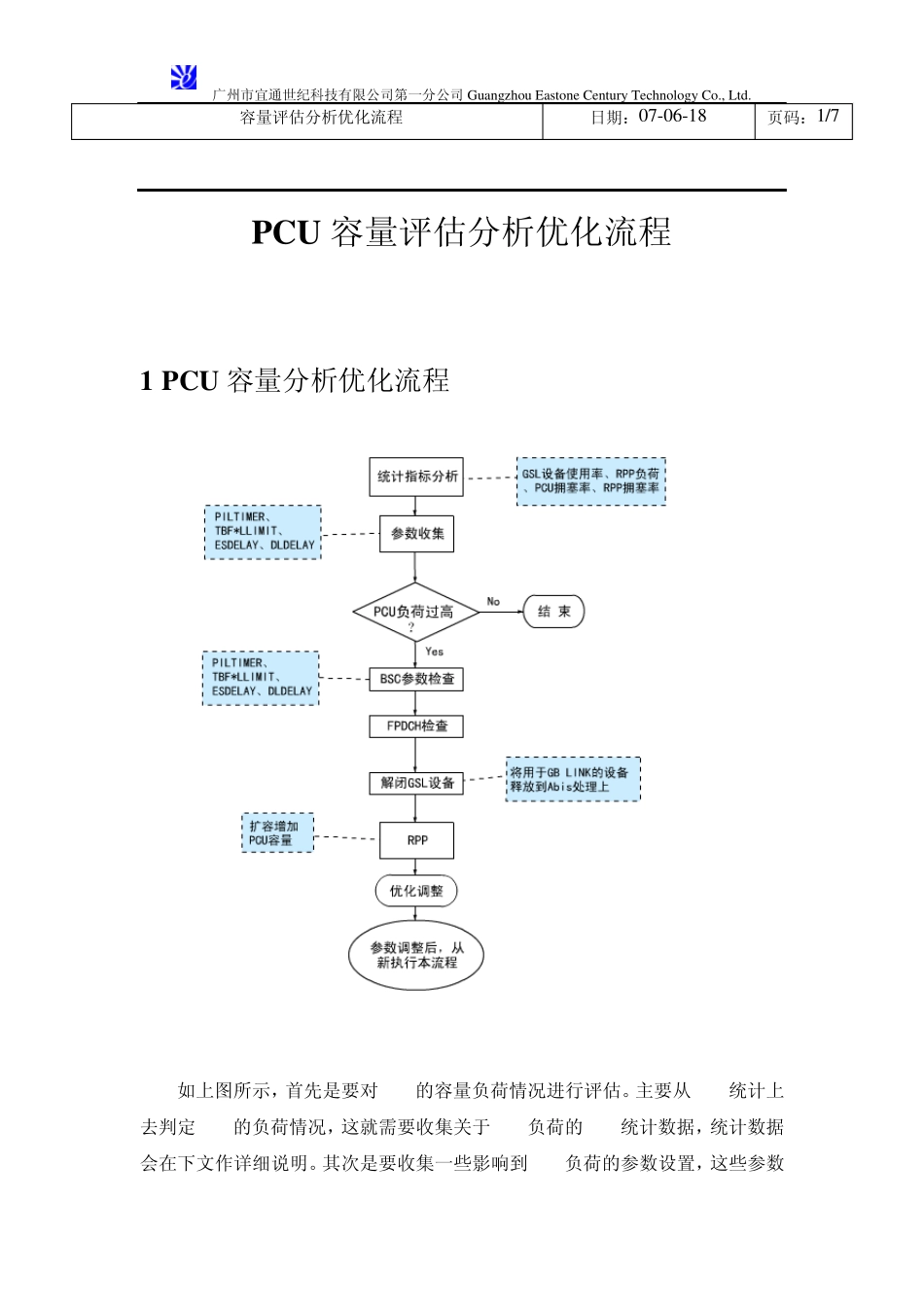

广州市宜通世纪科技有限公司第一分公司Guangzhou Eastone Century Technology Co., Ltd. PCU容量评估分析优化流程 日期：07-06-18 页码：1/7 PCU 容量评估分析优化流程 1 PCU 容量分析优化流程 如上图所示，首先是要对PCU的容量负荷情况进行评估。主要从 BSC统计上去判定 PCU的负荷情况，这就需要收集关于 PCU负荷的BSC统计数据，统计数据会在下文作详细说明。其次是要收集一些影响到 PCU负荷的参数设置，这些参数 广州市宜通世纪科技有限公司第一分公司Guangzhou Eastone Century Technology Co., Ltd. PCU容量评估分析优化流程 日期：07-06-18 页码：2/7 除FPDCH外基本都是BSC级参数。另外还要清楚目前PCU的配置情况，如配置的RPP的数、Gb的链路数、Gb链路中有多少个时隙是用于 Gb口传输的。上面提到的所有反映 PCU情况的数据收集齐全后，就可以根据 PCU的负荷情况作出优化方案了。具体介绍如下文所述。 2 PCU 容量分析 2.1 PCU 概述 PCU 在数据网中的地位相当于 BSC 在 GSM 话音网，用于 GRPS 的无线资源管理，处理的接口是Gb 接口和 Abis 接口。B-PDCH/G-PDCH/E-PDCH信道对应于在 Abis 接口传输。 PCU 的内部结构如下图所示： 每个 BSC 只能有一个 PCU，而一个 PCU 内可以包含若干 RPP。PCU 的处理能力，主要是由 RPP 处理能力总和决定的。各个 RPP 之间使用以太网连接，而每个 RPP 可以同时处理 Gb 和 Abis，也可以完全是处理 Abis。 广州市宜通世纪科技有限公司第一分公司Guangzhou Eastone Century Technology Co., Ltd. PCU容量评估分析优化流程 日期：07-06-18 页码：3/7 目前我们谈的PCU 的处理能力问题，主要分为2 个方面，一个是RPP 对于PDCH 信道数的处理能力，一个是RPP 上所能支持的GSL 设备数的多少。为了理解这两个方面，首先让我们认识一下RPP 的内部结构： 可以看到，每个RPP 里有8 个DSP。每个DSP 的处理能力是25 个B-PDCH。每个G-PDCH/E-PDCH 需要的处理能力是B-PDCH 的1.5 倍，因此，一个DSP的处理能力是25/1.5=16.7 个G-PDCH/E-PDCH。在8 个DSP 中，只有6 个DSP可以用来处理Abis，剩下2 个只能用来处理Gb。这样，可以知道一个RPP 对于PDCH 的处理能力是25 × 6 ＝ 150 个B-PDCH ，或 者 150/1.5=100 个E-PDCH/G-PDCH。 而从连接来看，每个RPP 有两个DL2，每个DL2 含 32 个RTGPHDV 设备。RTGPHDV ...
