PC套筒灌浆施工方案VIP免费

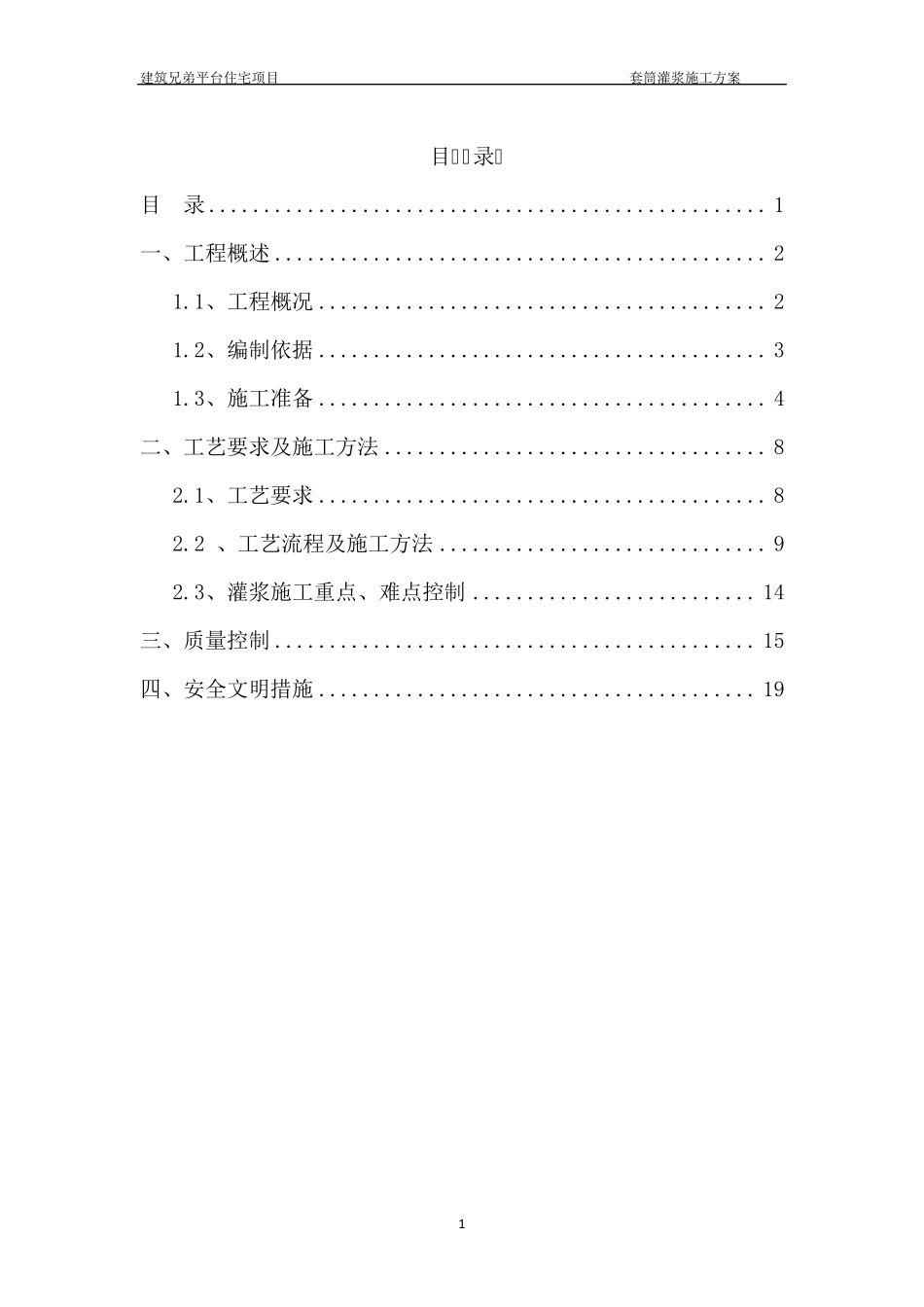

建筑兄弟平台住宅项目 套筒灌浆施工方案 1 目 录 目 录 ................................................... 1 一、工程概述 ............................................. 2 1.1、工程概况 ......................................... 2 1.2、编制依据 ......................................... 3 1.3、施工准备 ......................................... 4 二、工艺要求及施工方法 ................................... 8 2.1、工艺要求 ......................................... 8 2.2 、工艺流程及施工方法 .............................. 9 2.3、灌浆施工重点、难点控制 .......................... 14 三、质量控制 ............................................ 15 四、安全文明措施 ........................................ 19 2 一 、工程概述 1 .1 .1 工程概况 1.1.1.工 程 名 称 ： 建筑兄弟平台住宅项目 工 程 地 点 ： 建 设 单 位 ： 设 计 单 位 ： 监 理 单 位 ； 施 工 单 位 ： 1.1.2.建筑设计概况 本 工 程 总 建 筑 面 积 386427.1 ㎡， 其 中 地 上 建 筑 面 积 约 182355.90 ㎡， 地 下 建筑 面 积 69786.97 ㎡， 用 地 性 质 为 住 宅 用 地 ， 容 积 率 为 1.87， 建 筑 密 度 为 22.16%，绿 地 率 为 36%， 由 25 栋 15 层 高 层 、一 栋 地 下 车 库 、及 3 栋 配 套 用 房 组 成 ， 其 中高 层 上 部 为PC 结 构 。 建 筑 总 高 度 为 45 米 ， 建 筑 室 内 外 高 差 0.30 米 ， 高 层 层 高3.0 米 。 ±0.00 相 当 绝 对 高 程 5.4 米 1.1.3.结构设计概况 本工程高层基础至一层为现浇结构，二~十五层以及闷顶层为PC 装配式结构,分为A 户型、B 户型2 个户型。外墙、内墙为200MM厚，叠合板为60MM，阳台板为全预制板厚为150MM,空调板厚为90MM,层高为2.9M。其中叠合板从二层开始安装，预制构件从四层开始安装。A 户型楼每层阳台板构件 4 块、空调板构件 2 块、楼梯构件 3 2 块、墙板构件 36 块、叠合板构件 23 块、闷顶层构件 22 块，其中 YWQ3 为最重构件 4.42T；B 户型每层构件阳台板构件 4 块、空调板构件 2 块、楼梯构件 2 块、墙板构件 38 块、叠合板构件...
