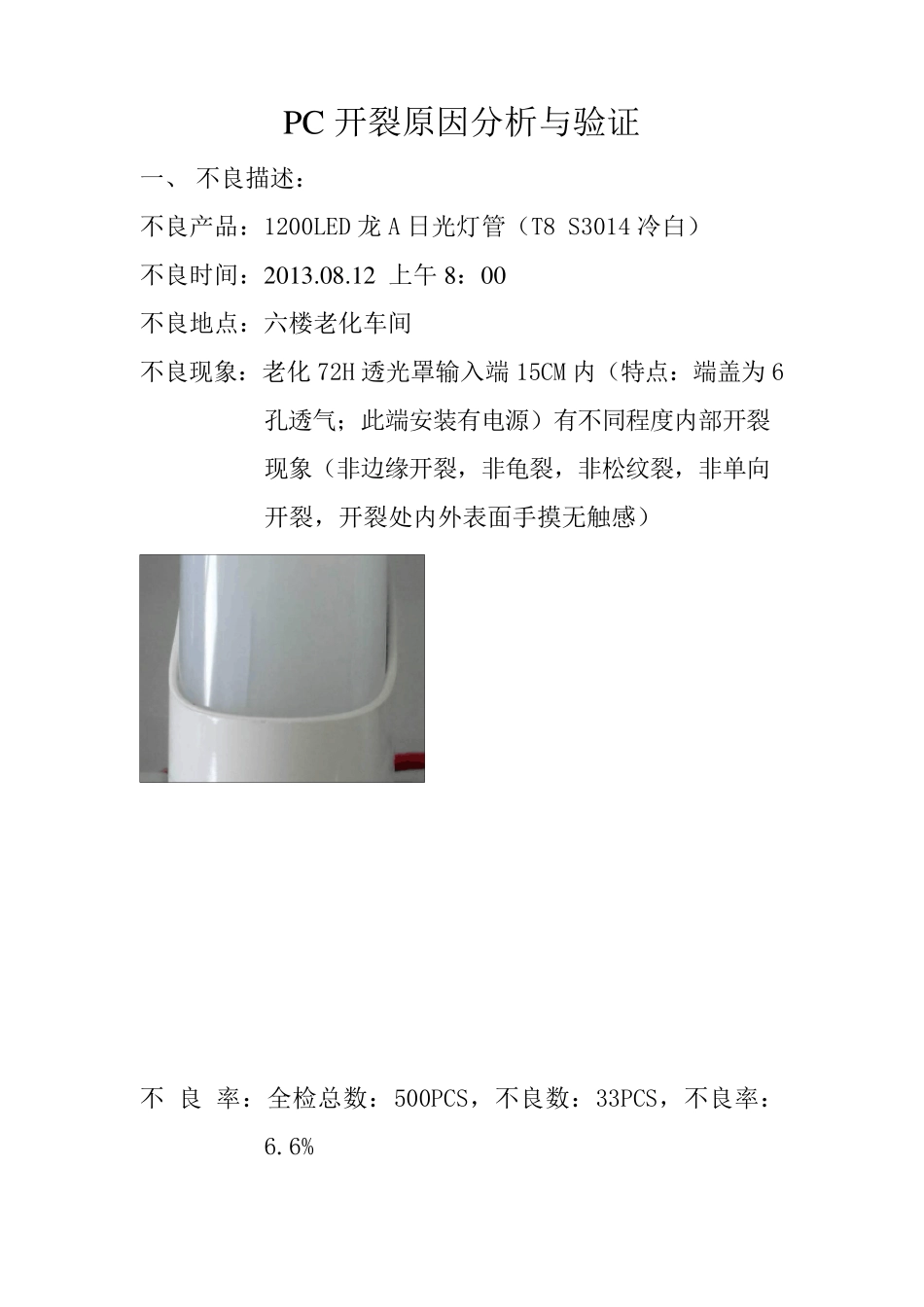

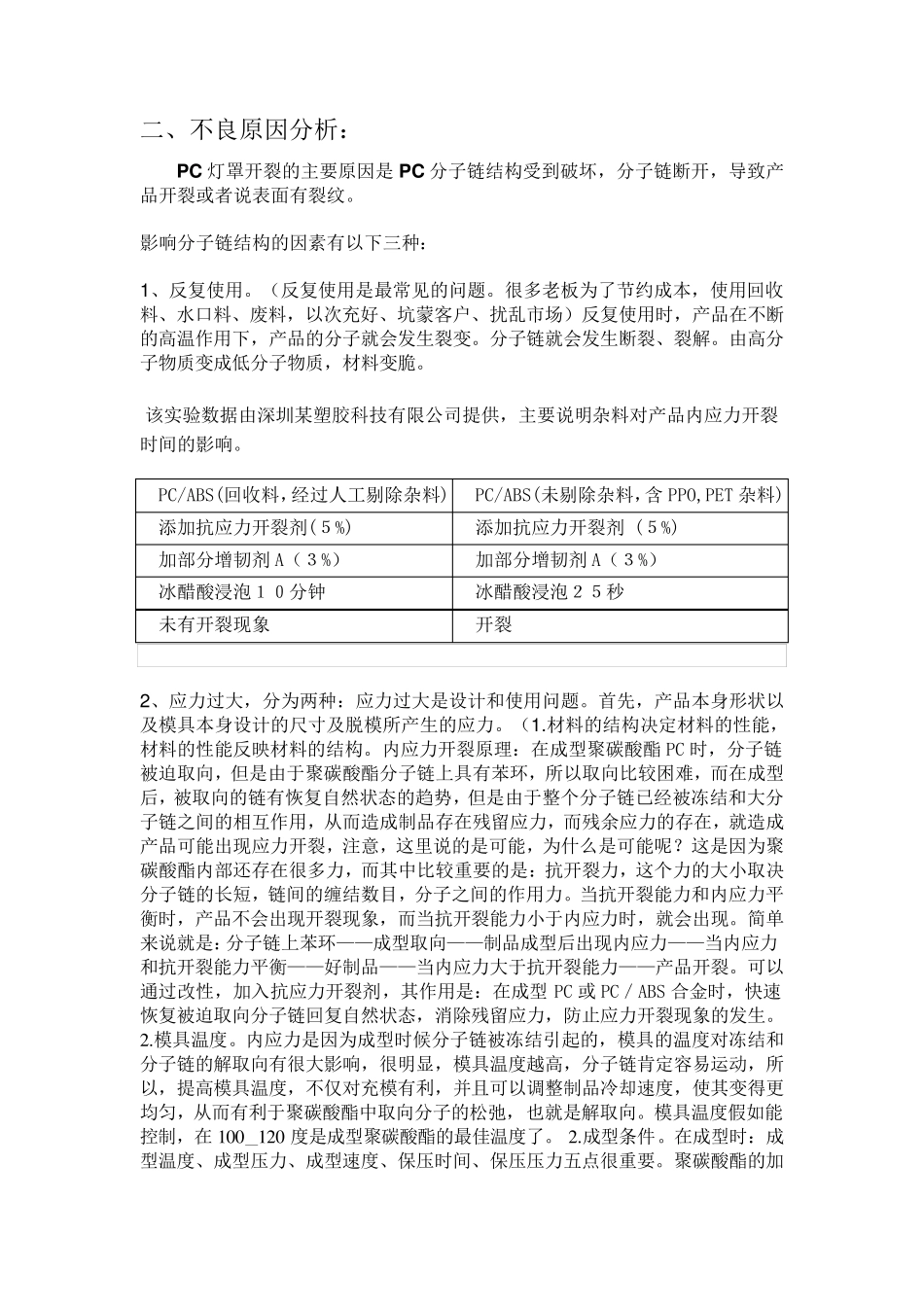

PC 开裂原因分析与验证 一、 不良描述： 不良产品：1200LED 龙 A 日光灯管（T8 S3014 冷白） 不良时间：2013.08.12 上午 8：00 不良地点：六楼老化车间 不良现象：老化 72H 透光罩输入端 15CM 内（特点：端盖为 6孔透气；此端安装有电源）有不同程度内部开裂现象（非边缘开裂，非龟裂，非松纹裂，非单向开裂，开裂处内外表面手摸无触感） 不 良 率：全检总数：500PCS，不良数：33PCS，不良率：6.6% 二 、 不 良 原 因 分 析 ： PC 灯 罩 开 裂 的 主 要 原 因 是 PC 分 子 链 结 构 受 到 破 坏 ， 分 子 链 断 开 ， 导 致 产品 开 裂 或 者 说 表 面 有 裂 纹 。 影 响 分 子 链 结 构 的 因 素 有 以 下 三 种 ： 1 、 反 复 使 用 。 （ 反 复 使 用 是 最 常 见 的 问 题 。 很 多 老 板 为 了 节 约 成 本 ， 使 用 回 收料 、 水 口 料 、 废 料 ， 以 次 充 好 、 坑 蒙 客 户 、 扰 乱 市 场 ） 反 复 使 用 时 ， 产 品 在 不 断的 高 温 作 用 下 ， 产 品 的 分 子 就 会 发 生 裂 变 。 分 子 链 就 会 发 生 断 裂 、 裂 解 。 由 高 分子 物 质 变 成 低 分 子 物 质 ， 材 料 变 脆 。 该 实 验 数 据 由 深 圳 某 塑 胶 科 技 有 限 公 司 提 供 ， 主 要 说 明 杂 料 对 产 品 内 应 力 开 裂时 间 的 影 响 。 PC/ABS(回 收 料 ，经 过 人 工剔除杂 料 ) PC/ABS(未剔除杂 料 ，含PPO,PET 杂 料 ) 添加抗应 力 开 裂 剂(５%) 添加抗应 力 开 裂 剂 (５%) 加部分 增韧剂A（ ３%） 加部分 增韧剂A（ ３%） 冰醋酸浸泡１０分 钟 冰醋酸浸泡２５秒 未有 开 裂 现象 开 裂 2 、 应 力 过 大， 分 为 两种 ： 应 力 过 大是 设计和使 用 问 题 。 首先， 产 品 本 身形状以及模具本 身设计的 尺寸及脱模所产 生 的 应 力 。 （ 1 .材 料 的 结 构 决定材 料 的 性能，材 料 的 性能反 映材 料 的 结 构 。 内 应 力 开 裂 原 理： 在 成 型聚碳酸酯PC 时 ， 分 子 链被迫取向， 但是 由 于聚碳酸酯分 子 链 上具有 苯环， 所以 取向比较困难， ...
