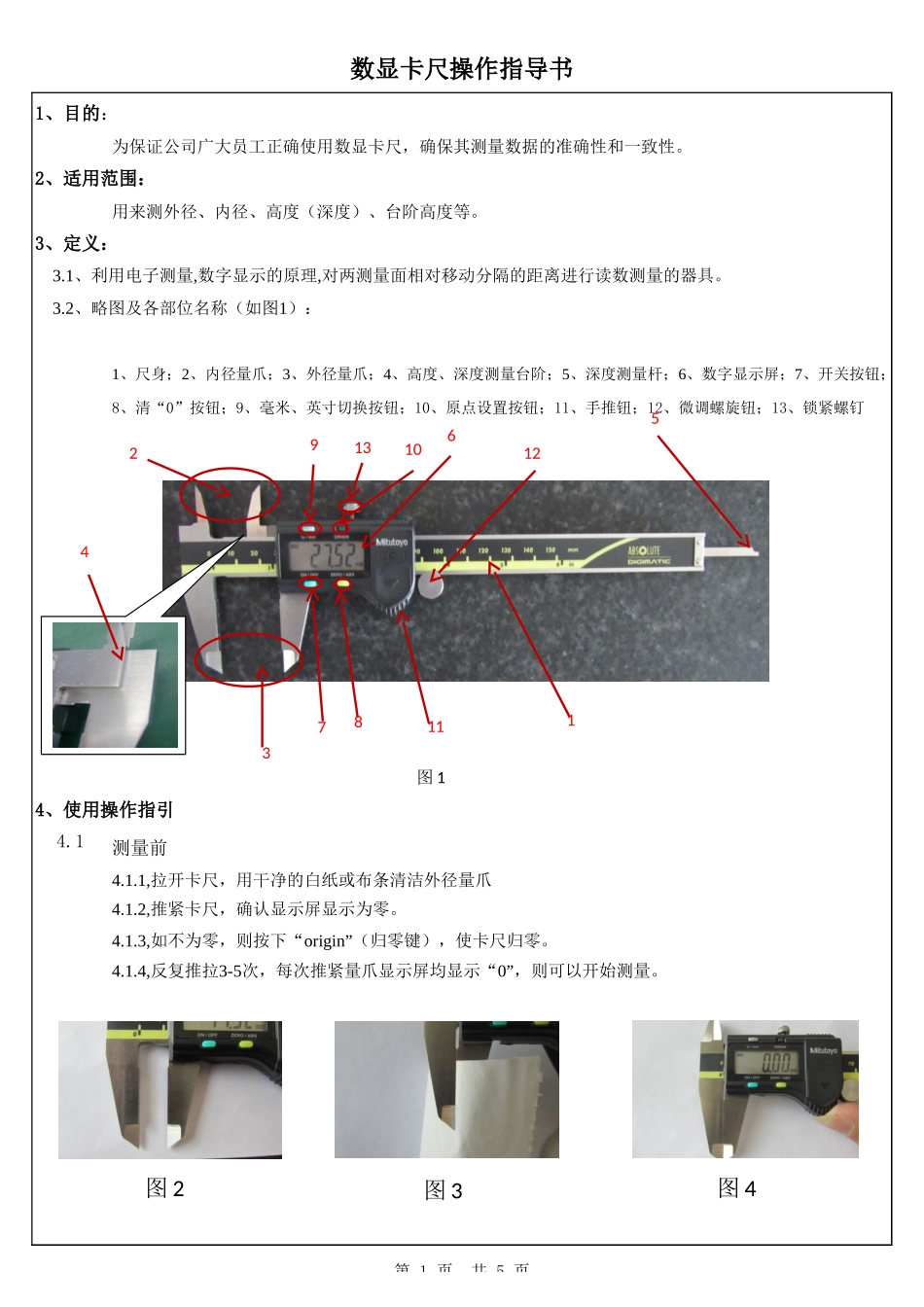

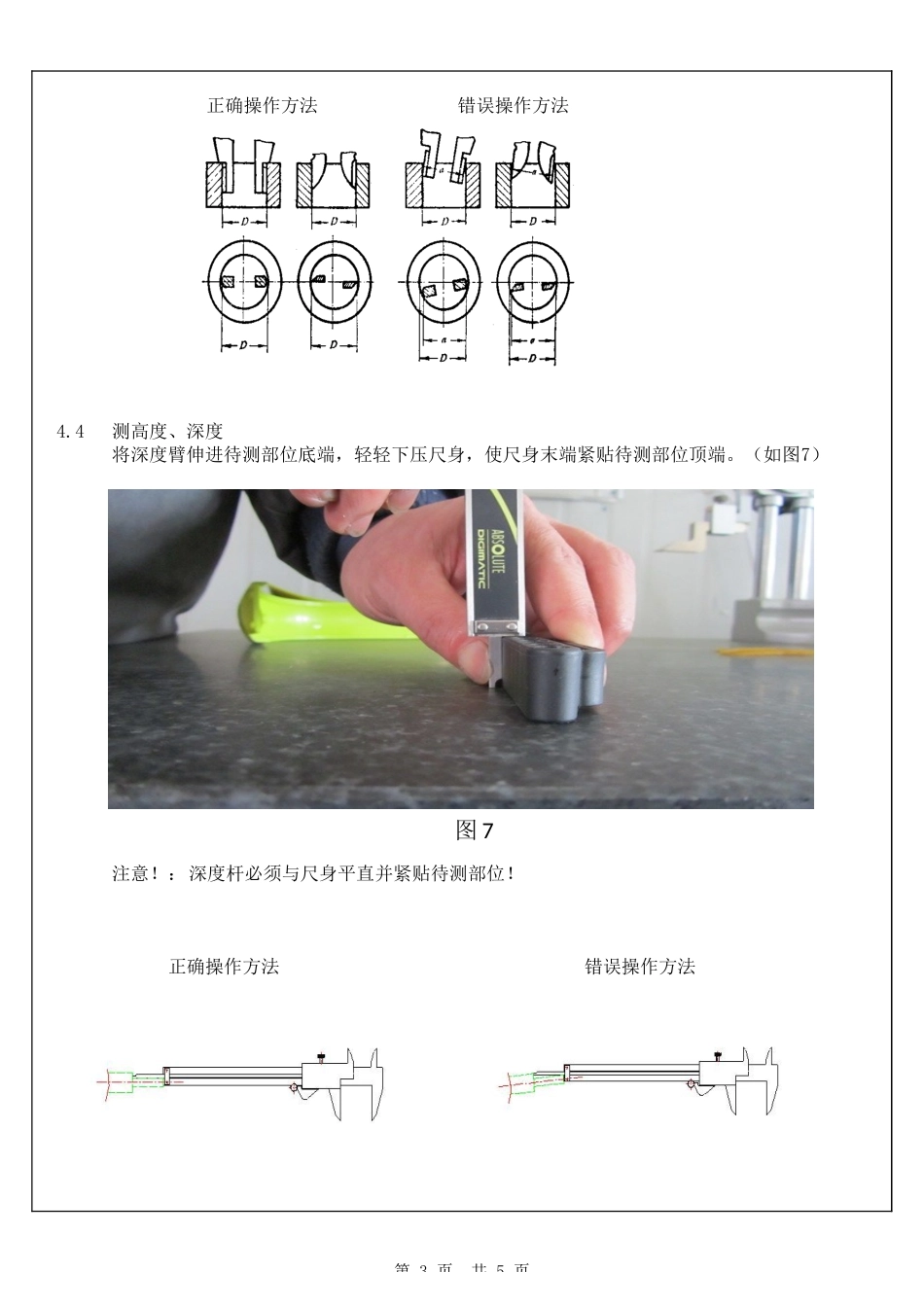

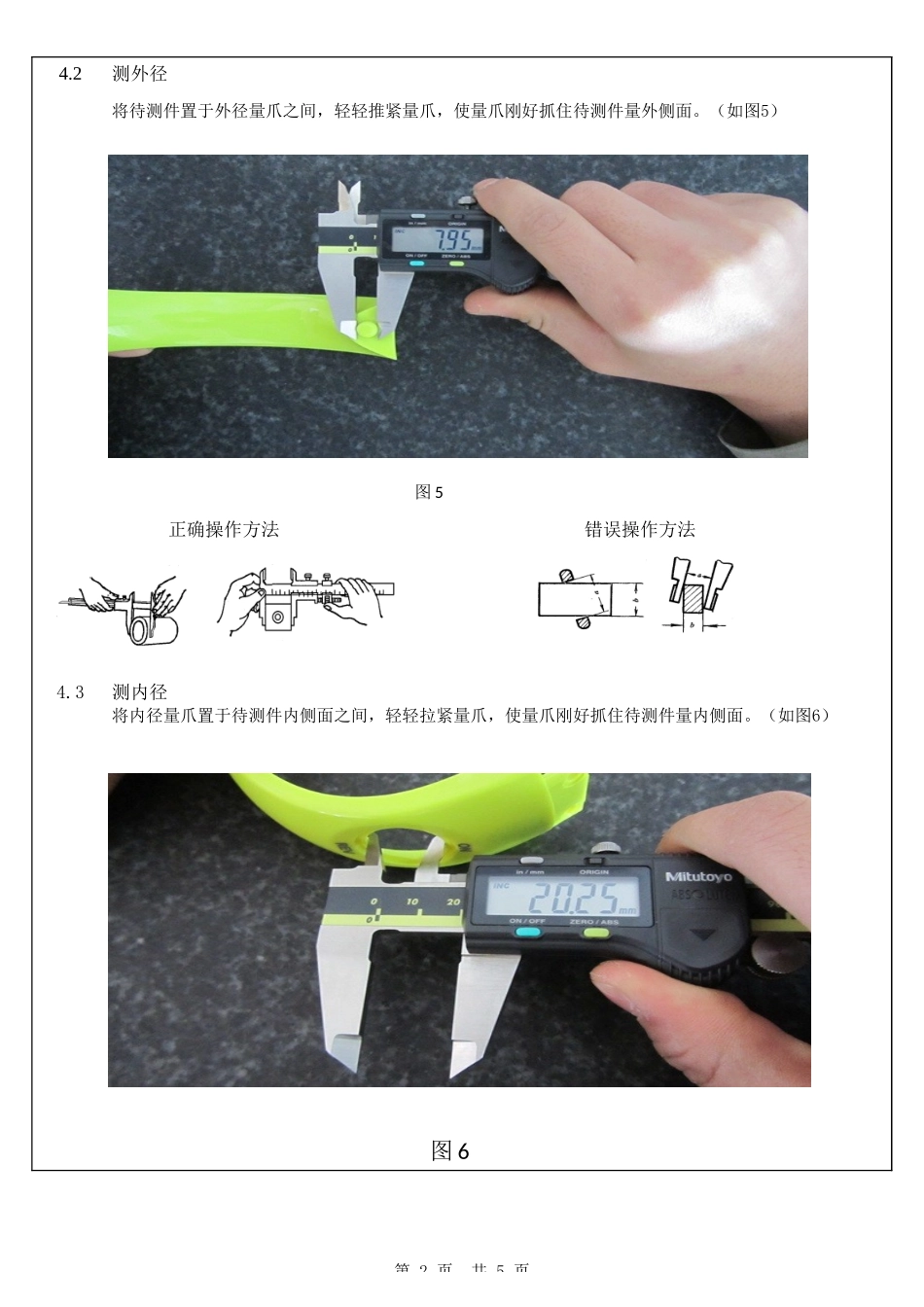

第 1 页，共 5 页数显卡尺操作指导书为保证公司广大员工正确使用数显卡尺，确保其测量数据的准确性和一致性。用来测外径、内径、高度（深度）、台阶高度等。4.1测量前1、目的：2、适用范围：3、定义： 3.1、利用电子测量,数字显示的原理,对两测量面相对移动分隔的距离进行读数测量的器具。 3.2、略图及各部位名称（如图1）：1、尺身；2、内径量爪；3、外径量爪；4、高度、深度测量台阶；5、深度测量杆；6、数字显示屏；7、开关按钮；8、清“0”按钮；9、毫米、英寸切换按钮；10、原点设置按钮；11、手推钮；12、微调螺旋钮；13、锁紧螺钉4、使用操作指引4.1.1,拉开卡尺，用干净的白纸或布条清洁外径量爪4.1.2,推紧卡尺，确认显示屏显示为零。4.1.3,如不为零，则按下“origin”（归零键），使卡尺归零。4.1.4,反复推拉3-5次，每次推紧量爪显示屏均显示“0”，则可以开始测量。13121110987654321图 1图 4图 3图 2第 2 页，共 5 页4.2测外径正确操作方法错误操作方法4.3测内径将待测件置于外径量爪之间，轻轻推紧量爪，使量爪刚好抓住待测件量外侧面。（如图5）将内径量爪置于待测件内侧面之间，轻轻拉紧量爪，使量爪刚好抓住待测件量内侧面。（如图6）图 5图 6第 3 页，共 5 页正确操作方法错误操作方法4.4测高度、深度注意！：深度杆必须与尺身平直并紧贴待测部位！正确操作方法错误操作方法将深度臂伸进待测部位底端，轻轻下压尺身，使尺身末端紧贴待测部位顶端。（如图7）图 7第 4 页，共 5 页4.5读数：4.6记录：将读得的数据认真、如实填写在相关记录表单的相应栏目中即可。使用注意事项：编制： 年 月 日 审核： 年 月 日 批准： 年 月 日测定完成后，直接读取数字显示屏上的数据，即为测量数据。单位是：mm5、使用卡尺测量零件尺寸时，必须注意以下几点：1.测量前应把卡尺擦干净,检查卡尺的两个测量面和测量刃口是否平直无损,把上、下两个量爪紧密贴合时,应无明显的间隙;2.移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象;3.测量产品时,卡尺的测量面不可轻斜;4.测量时,用力要均匀,产品保持要掉不掉的状态；5.卡尺的液晶显示处不可碰油、碰水；6.测量零件时,零件上不能有异物,并在常温下测量；7.使用时,必须轻拿轻放,不可掉到地上。第 5 页，共 5 页编制： 年 月 日 审核： 年 月 日 批准： 年 月 日
