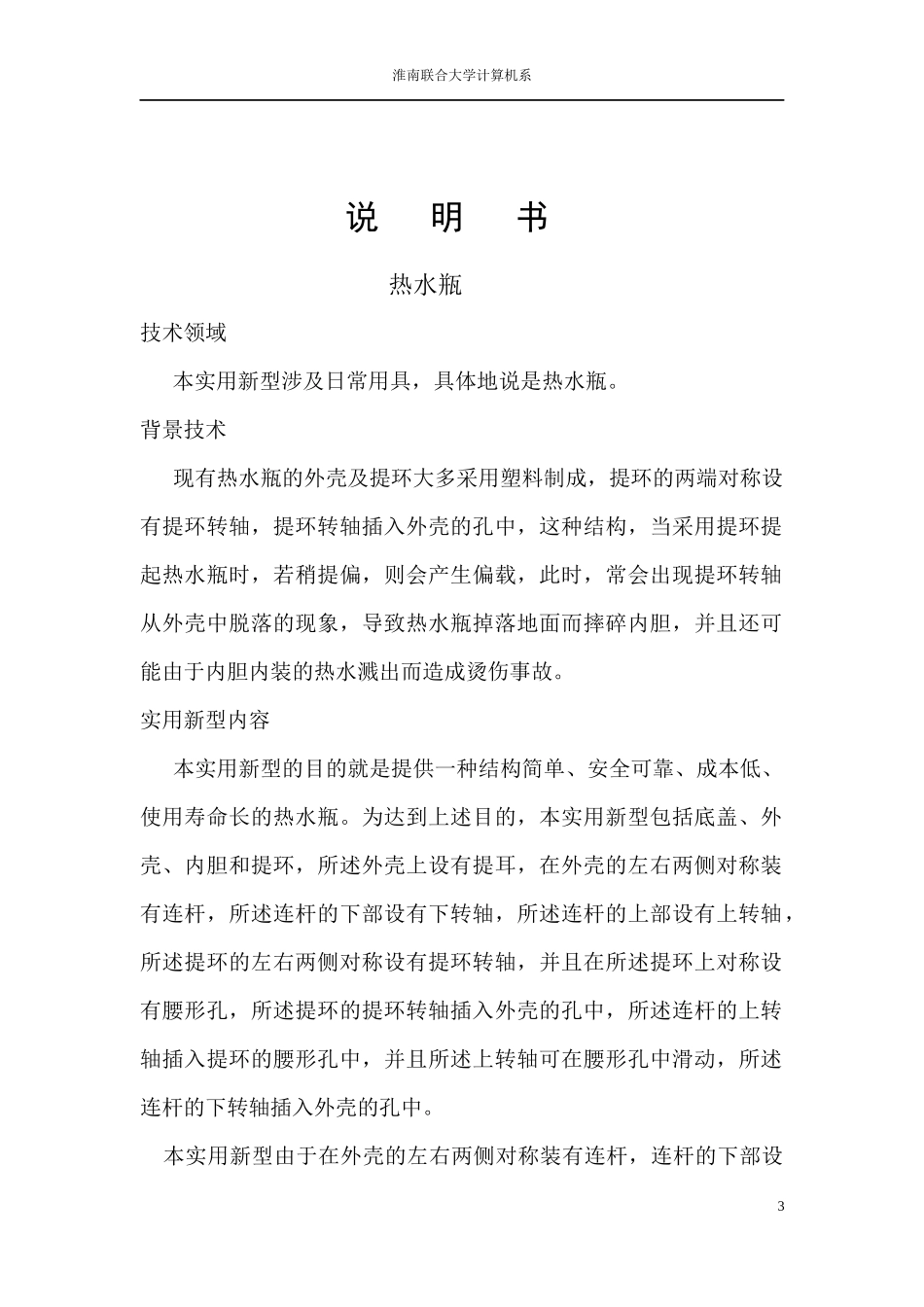

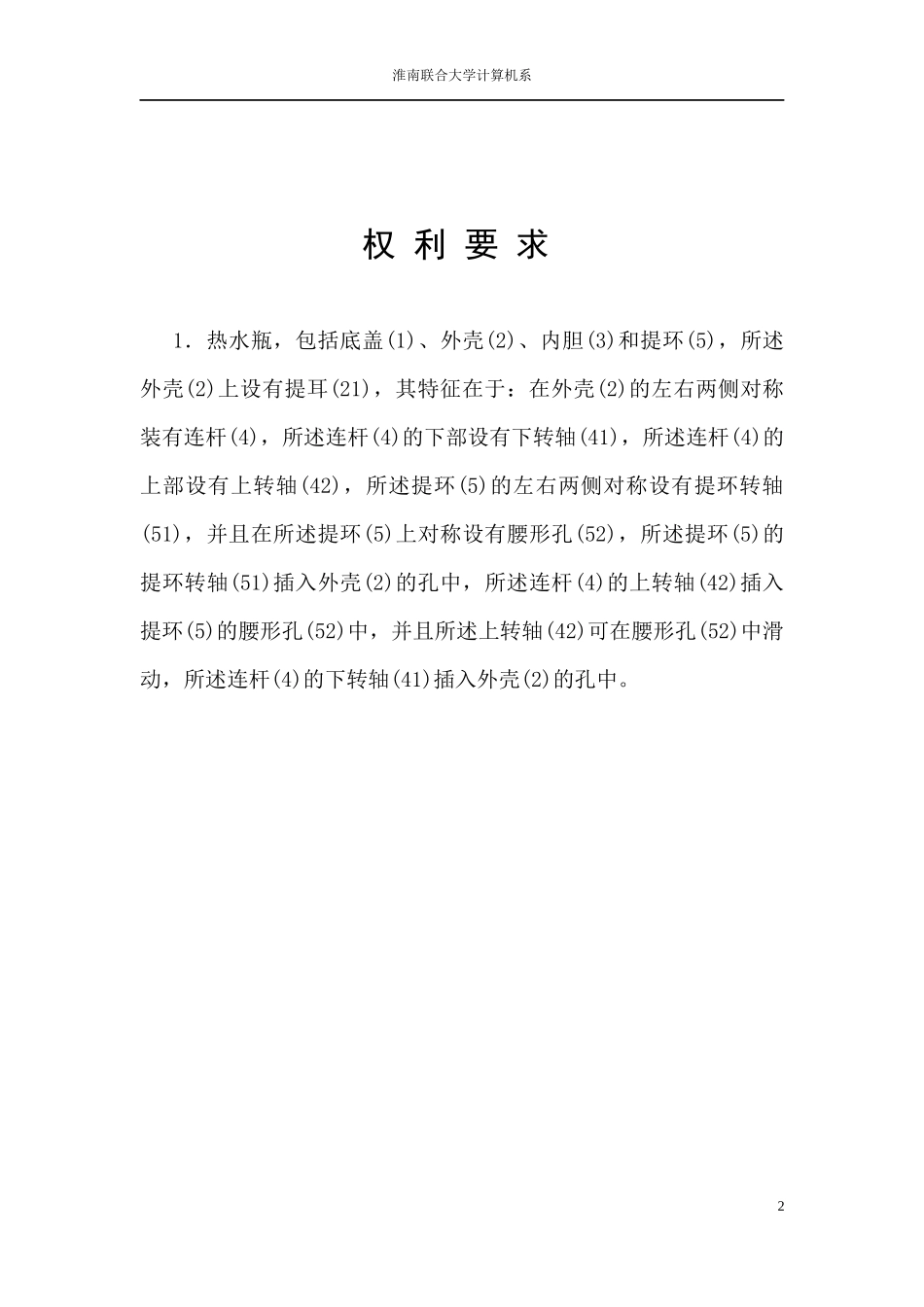

淮南联合大学计算机系应用创造学大作业姓名：钱欢帆学号：20148031166班级计算机应用技术实训时间：十一周1淮南联合大学计算机系权利要求1．热水瓶，包括底盖(1)、外壳(2)、内胆(3)和提环(5)，所述外壳(2)上设有提耳(21)，其特征在于：在外壳(2)的左右两侧对称装有连杆(4)，所述连杆(4)的下部设有下转轴(41)，所述连杆(4)的上部设有上转轴(42)，所述提环(5)的左右两侧对称设有提环转轴(51)，并且在所述提环(5)上对称设有腰形孔(52)，所述提环(5)的提环转轴(51)插入外壳(2)的孔中，所述连杆(4)的上转轴(42)插入提环(5)的腰形孔(52)中，并且所述上转轴(42)可在腰形孔(52)中滑动，所述连杆(4)的下转轴(41)插入外壳(2)的孔中。2淮南联合大学计算机系说明书热水瓶技术领域本实用新型涉及日常用具，具体地说是热水瓶。背景技术现有热水瓶的外壳及提环大多采用塑料制成，提环的两端对称设有提环转轴，提环转轴插入外壳的孔中，这种结构，当采用提环提起热水瓶时，若稍提偏，则会产生偏载，此时，常会出现提环转轴从外壳中脱落的现象，导致热水瓶掉落地面而摔碎内胆，并且还可能由于内胆内装的热水溅出而造成烫伤事故。实用新型内容本实用新型的目的就是提供一种结构简单、安全可靠、成本低、使用寿命长的热水瓶。为达到上述目的，本实用新型包括底盖、外壳、内胆和提环，所述外壳上设有提耳，在外壳的左右两侧对称装有连杆，所述连杆的下部设有下转轴，所述连杆的上部设有上转轴，所述提环的左右两侧对称设有提环转轴，并且在所述提环上对称设有腰形孔，所述提环的提环转轴插入外壳的孔中，所述连杆的上转轴插入提环的腰形孔中，并且所述上转轴可在腰形孔中滑动，所述连杆的下转轴插入外壳的孔中。本实用新型由于在外壳的左右两侧对称装有连杆，连杆的下部设3淮南联合大学计算机系有下转轴，连杆的上部设有上转轴，提环的左右两侧对称设有提环转轴，并且在提环上对称设有腰形孔，提环的提环转轴插入外壳的孔中，形成第一道受力点，连杆的上转轴插入提环的腰形孔中，并且上转轴可在腰形孔中滑动，连杆的下转轴插入外壳的孔中，形成第二道受力点，故采用这种双保险结构后，可大大提高安全系数。本实用新型结构简单，安全可靠，成本低，使用寿命长。附图说明图l是本实用新型的主视图。图2是本实用新型的左视图。具体实施方式参见图l至图2，本实用新型包括底盖l、外壳2、内胆3和提环5，所述外壳2上设有提耳21，在外壳2的左右两侧对称装有连杆4，所述连杆4的下部设有下转轴41，所述连杆4的上部设有上转轴42，所述提环5的左右两侧对称设有提环转轴51，并且在所述提环5上对称设有腰形孔52，所述提环5的提环转轴51插入外壳2的孔中，所述连杆4的上转轴42插入提环5的腰形孔52中，并且所述上转轴42可在腰形孔52中滑动，所述连杆4的下转轴41插入外壳2的孔中。4淮南联合大学计算机系附图说明5
