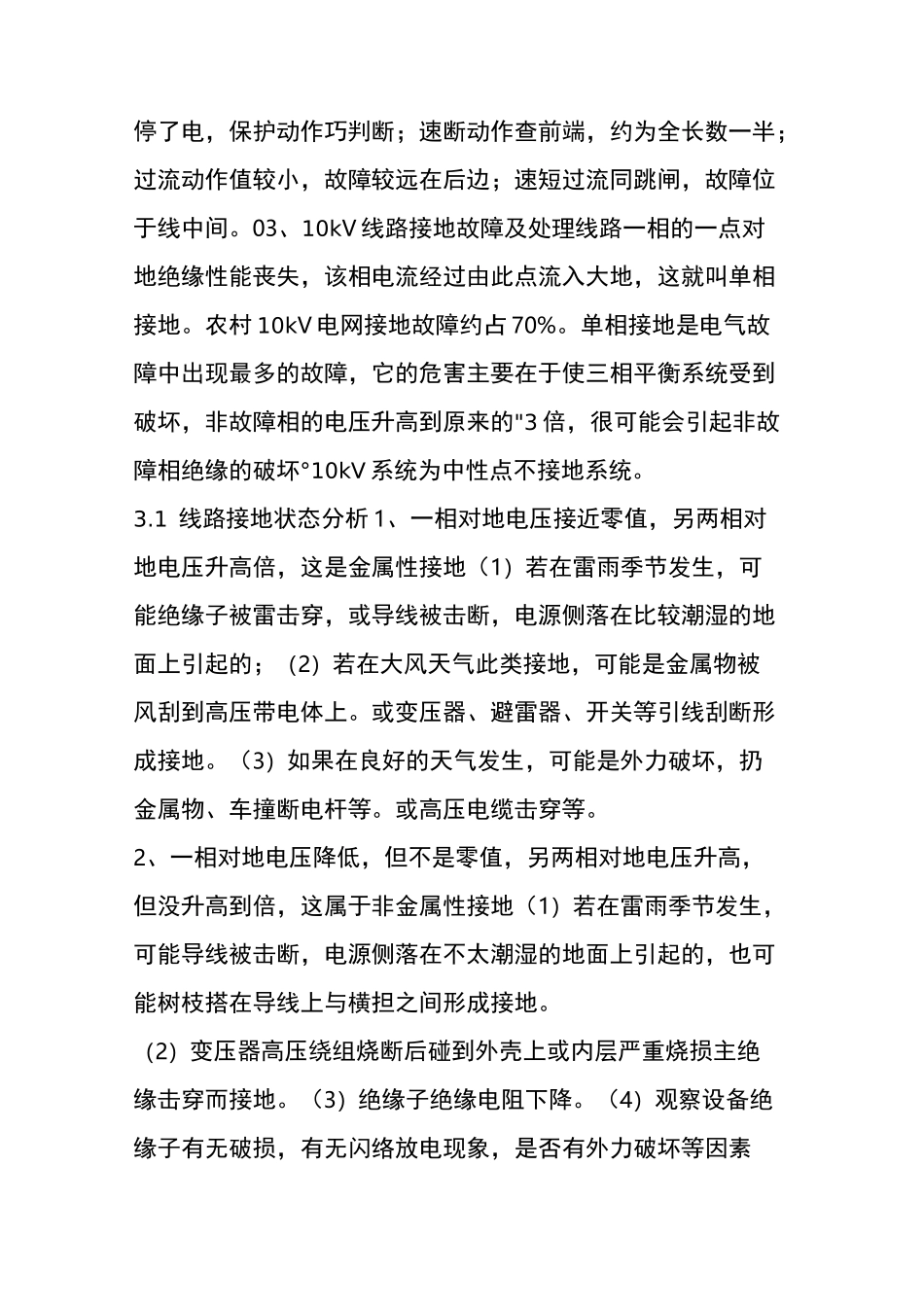

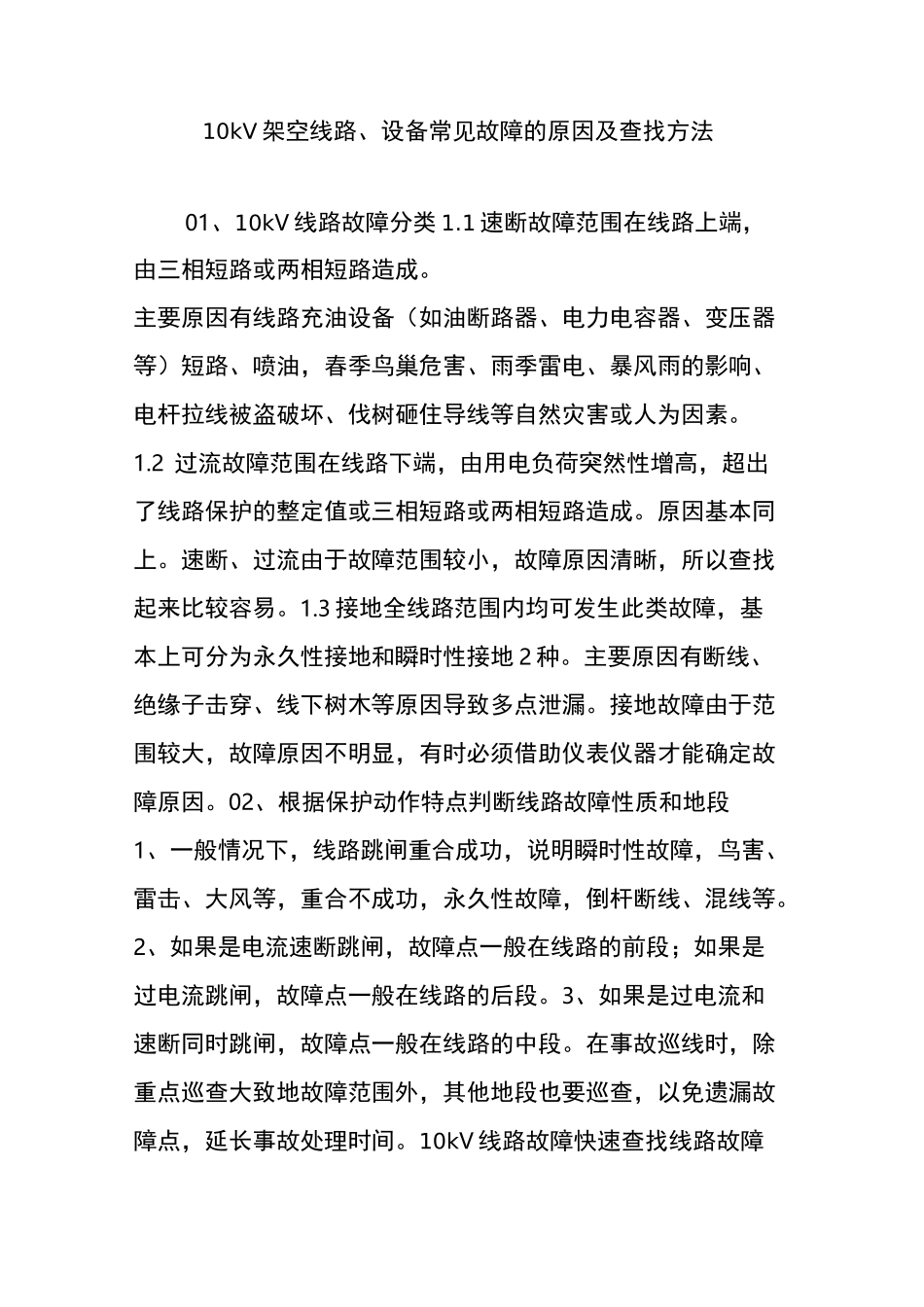

10kV 架空线路、设备常见故障的原因及查找方法01、10kV 线路故障分类 1.1 速断故障范围在线路上端，由三相短路或两相短路造成。主要原因有线路充油设备（如油断路器、电力电容器、变压器等）短路、喷油，春季鸟巢危害、雨季雷电、暴风雨的影响、电杆拉线被盗破坏、伐树砸住导线等自然灾害或人为因素。1.2 过流故障范围在线路下端，由用电负荷突然性增高，超出了线路保护的整定值或三相短路或两相短路造成。原因基本同上。速断、过流由于故障范围较小，故障原因清晰，所以查找起来比较容易。1.3 接地全线路范围内均可发生此类故障，基本上可分为永久性接地和瞬时性接地 2 种。主要原因有断线、绝缘子击穿、线下树木等原因导致多点泄漏。接地故障由于范围较大，故障原因不明显，有时必须借助仪表仪器才能确定故障原因。02、根据保护动作特点判断线路故障性质和地段1、一般情况下，线路跳闸重合成功，说明瞬时性故障，鸟害、雷击、大风等，重合不成功，永久性故障，倒杆断线、混线等。2、如果是电流速断跳闸，故障点一般在线路的前段；如果是过电流跳闸，故障点一般在线路的后段。3、如果是过电流和速断同时跳闸，故障点一般在线路的中段。在事故巡线时，除重点巡查大致地故障范围外，其他地段也要巡查，以免遗漏故障点，延长事故处理时间。10kV 线路故障快速查找线路故障停了电，保护动作巧判断；速断动作查前端，约为全长数一半；过流动作值较小，故障较远在后边；速短过流同跳闸，故障位于线中间。03、10kV 线路接地故障及处理线路一相的一点对地绝缘性能丧失，该相电流经过由此点流入大地，这就叫单相接地。农村 10kV 电网接地故障约占 70%。单相接地是电气故障中出现最多的故障，它的危害主要在于使三相平衡系统受到破坏，非故障相的电压升高到原来的"3 倍，很可能会引起非故障相绝缘的破坏°10kV 系统为中性点不接地系统。3.1 线路接地状态分析 1、一相对地电压接近零值，另两相对地电压升高倍，这是金属性接地（1）若在雷雨季节发生，可能绝缘子被雷击穿，或导线被击断，电源侧落在比较潮湿的地面上引起的；（2）若在大风天气此类接地，可能是金属物被风刮到高压带电体上。或变压器、避雷器、开关等引线刮断形成接地。（3）如果在良好的天气发生，可能是外力破坏，扔金属物、车撞断电杆等。或高压电缆击穿等。2、一相对地电压降低，但不是零值，另两相对地电压升高，但没升高到倍，这属于非金属性接地（1）若在雷雨季节发生，...
