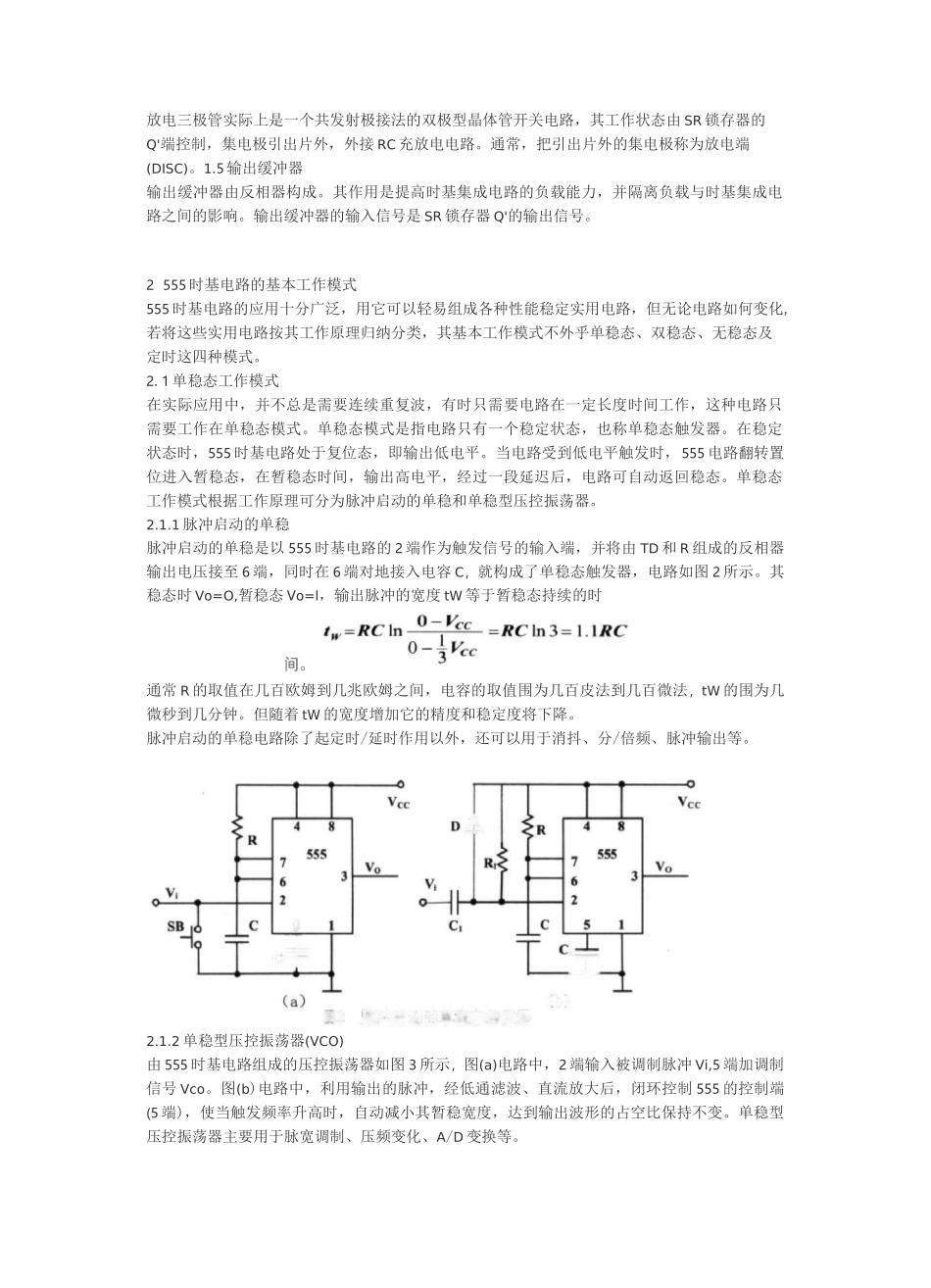

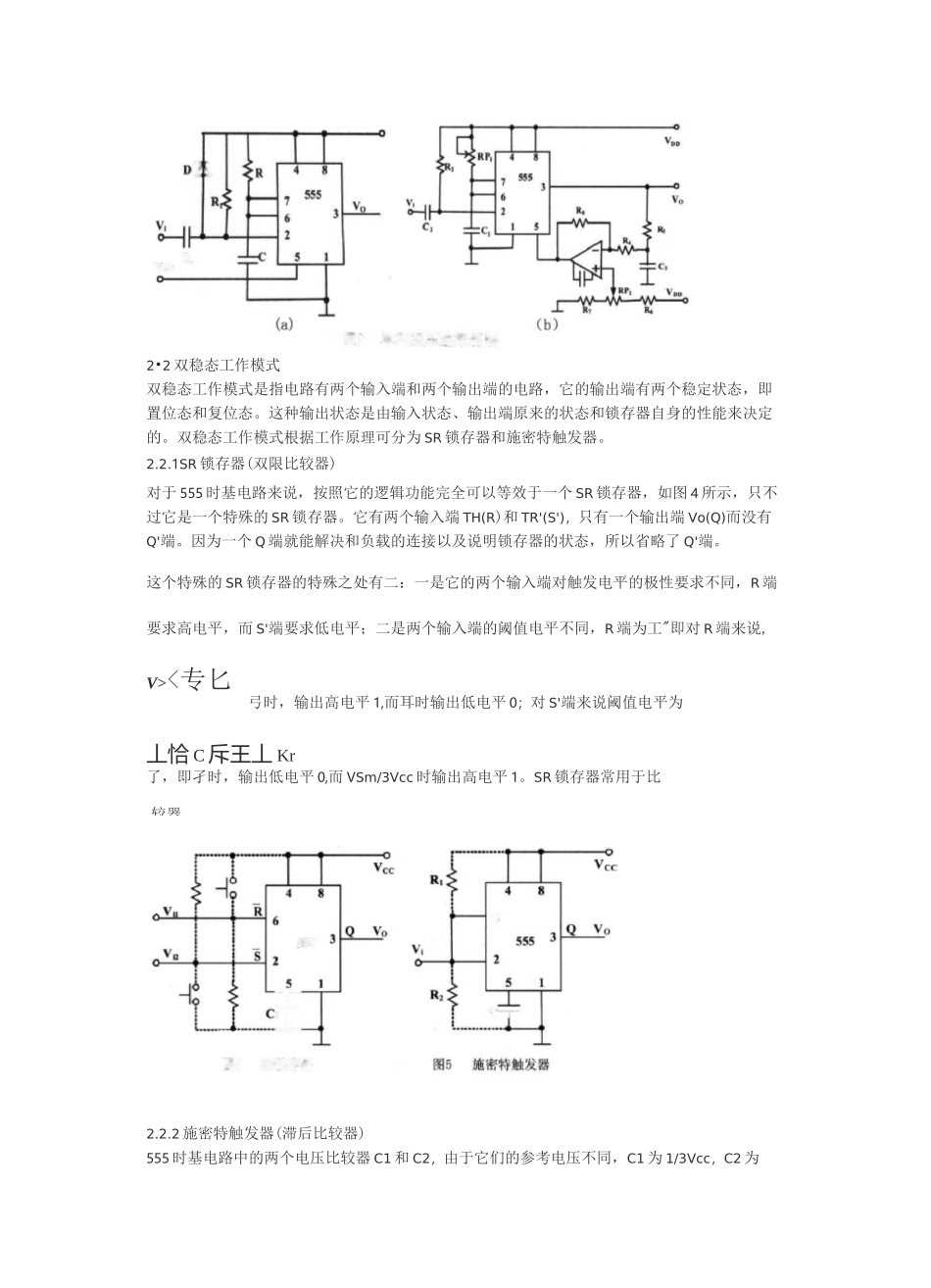

\3555 时基电路的四种常用电路555 时基电路是一种双极型的时基集成电路，工作电源为 4.5v~18v,输出电平可与 TTL、CMOS和 HLT 逻辑电路兼容，输出电流为 200mA,工作可靠，使用简便而且成本低，可直接推动扬声器、电感等低阻抗负载，还可以在仪器仪表、自动化装置及各种电器中作定时及时间延迟等控制,可构成单稳态触发器、无稳态多谐振荡器、脉冲发生器、防盗报警器、电压监视器等电路，应用及其广泛1555 时基电路的部结构国产双极型定时器 CB555 的电路结构如图 l 所示。它由分压器、电压比较器 C1 和 C2、SR 锁存器、缓冲输出器和集电极开路的放电三极管 TD 组成。1.1 电压比较器电压比较器 C1 和 C2 是两个相同的线性电路，每个电压比较器有两个信号输入端和一个信号输出端。C1 的同向输入端接基准比较电压 VR1,反向输入端（也称阈值端 TH）外接输入触发信号电压，C2 的反向输入端接基准比较电压 VR2,同向输入端（也称触发端 TR'）外接输入触发信号电压。1.2 分压器分压器由三个等值电阻串联构成，将电源电压 Vcc 分压后分别为两个电压比较器提供基准比较电压。在控制电压输入端 Vco 悬空时，C1、C2 的基准比较电压分别为通常应将 Vco 端接一个高频干扰旁路电容。如果 Vco 外接固定电压，贝 I」1 .3SR 锁存器SR 锁存器是由两个 TTL 与非门构成，它的逻辑状态由两个电压比较器的输出电位控制，并有一个外引出的直接复位控制端 R'D。只要在 R'D 端加上低电平，输出端 vo 便立即被置成低电平，不受其它输入端状态的影响。正常工作时必须使 R'D 处于高电平 oSR 锁存器有置 0（复位）、置1（置位）和保持三种逻辑功能。电压比较器 C1 的输出信号作为 SR 锁存器的复位控制信号，电压比较器 C2 的输出信号作为 SR 锁存器的置位控制信号。1.4 集电极开路的放电三极管VcCw=LZ图 1555 时基电霧的内部结构图ruo—{DISC)(TH)A工图脉冲启动的单稳态触发器 Cb)5X 匸n-放电三极管实际上是一个共发射极接法的双极型晶体管开关电路，其工作状态由 SR 锁存器的Q'端控制，集电极引出片外，外接 RC 充放电电路。通常，把引出片外的集电极称为放电端(DISC)。1.5 输出缓冲器输出缓冲器由反相器构成。其作用是提高时基集成电路的负载能力，并隔离负载与时基集成电路之间的影响。输出缓冲器的输入信号是 SR 锁存器 Q'的输出信号。2 555 时基电路的基本工作模式555 时基电路的应用十分广泛...
