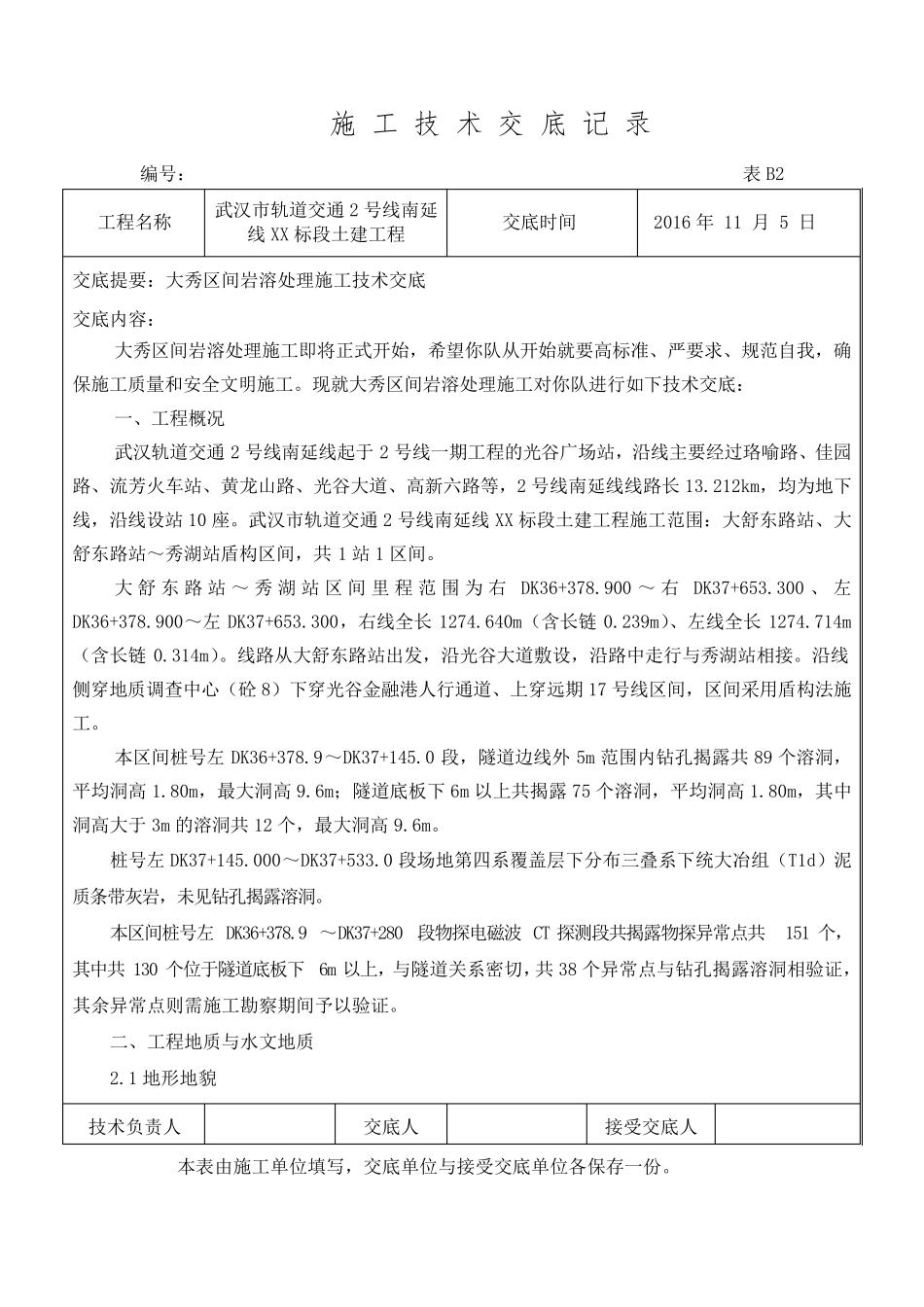

施 工 技 术 交 底 记 录 编号： 表B2 工程名称 武汉市轨道交通2 号线南延线XX 标段土建工程 交底时间 2016 年 11 月 5 日 交底提要：大秀区间岩溶处理施工技术交底 交底内容： 大秀区间岩溶处理施工即将正式开始，希望你队从开始就要高标准、严要求、规范自我，确保施工质量和安全文明施工。现就大秀区间岩溶处理施工对你队进行如下技术交底： 一、工程概况 武汉轨道交通2 号线南延线起于2 号线一期工程的光谷广场站，沿线主要经过珞喻路、佳园路、流芳火车站、黄龙山路、光谷大道、高新六路等，2 号线南延线线路长13.212km，均为地下线，沿线设站10 座。武汉市轨道交通2 号线南延线XX 标段土建工程施工范围：大舒东路站、大舒东路站～秀湖站盾构区间，共1 站1 区间。 大舒东路站～秀湖站区间里程范围为右DK36+378.900 ～右DK37+653.300 、 左DK36+378.900～左DK37+653.300，右线全长1274.640m（含长链0.239m）、左线全长1274.714m（含长链0.314m）。线路从大舒东路站出发，沿光谷大道敷设，沿路中走行与秀湖站相接。沿线侧穿地质调查中心（砼8）下穿光谷金融港人行通道、上穿远期17 号线区间，区间采用盾构法施工。 本区间桩号左DK36+378.9～DK37+145.0 段，隧道边线外5m 范围内钻孔揭露共89 个溶洞，平均洞高1.80m，最大洞高9.6m；隧道底板下6m 以上共揭露75 个溶洞，平均洞高1.80m，其中洞高大于3m 的溶洞共12 个，最大洞高9.6m。 桩号左DK37+145.000～DK37+533.0 段场地第四系覆盖层下分布三叠系下统大冶组（T1d）泥质条带灰岩，未见钻孔揭露溶洞。 本区间桩号左DK36+378.9 ～DK37+280 段物探电磁波CT 探测段共揭露物探异常点共151 个，其中共130 个位于隧道底板下6m 以上，与隧道关系密切，共38 个异常点与钻孔揭露溶洞相验证，其余异常点则需施工勘察期间予以验证。 二、工程地质与水文地质 2.1 地形地貌 技术负责人 交底人 接受交底人 本表由施工单位填写，交底单位与接受交底单位各保存一份。 工程名称 武汉市轨道交通2 号线南延线XX 标段土建工程 交底时间 2016 年 11 月 5 日 交底内容： 根据本次勘察资料显示，本区间场区为剥蚀垄岗地貌单元。场区总地势平坦、开阔，地面高程20.2~21.6m。秀湖位于场地右段西侧，湖边与隧道近于平行，顺线路长约330m。湖边距右线隧道中心最近距离约35m。区间位于长江南岸Ⅲ级阶地，场地表层分布人工填土，其下为第四系全...
