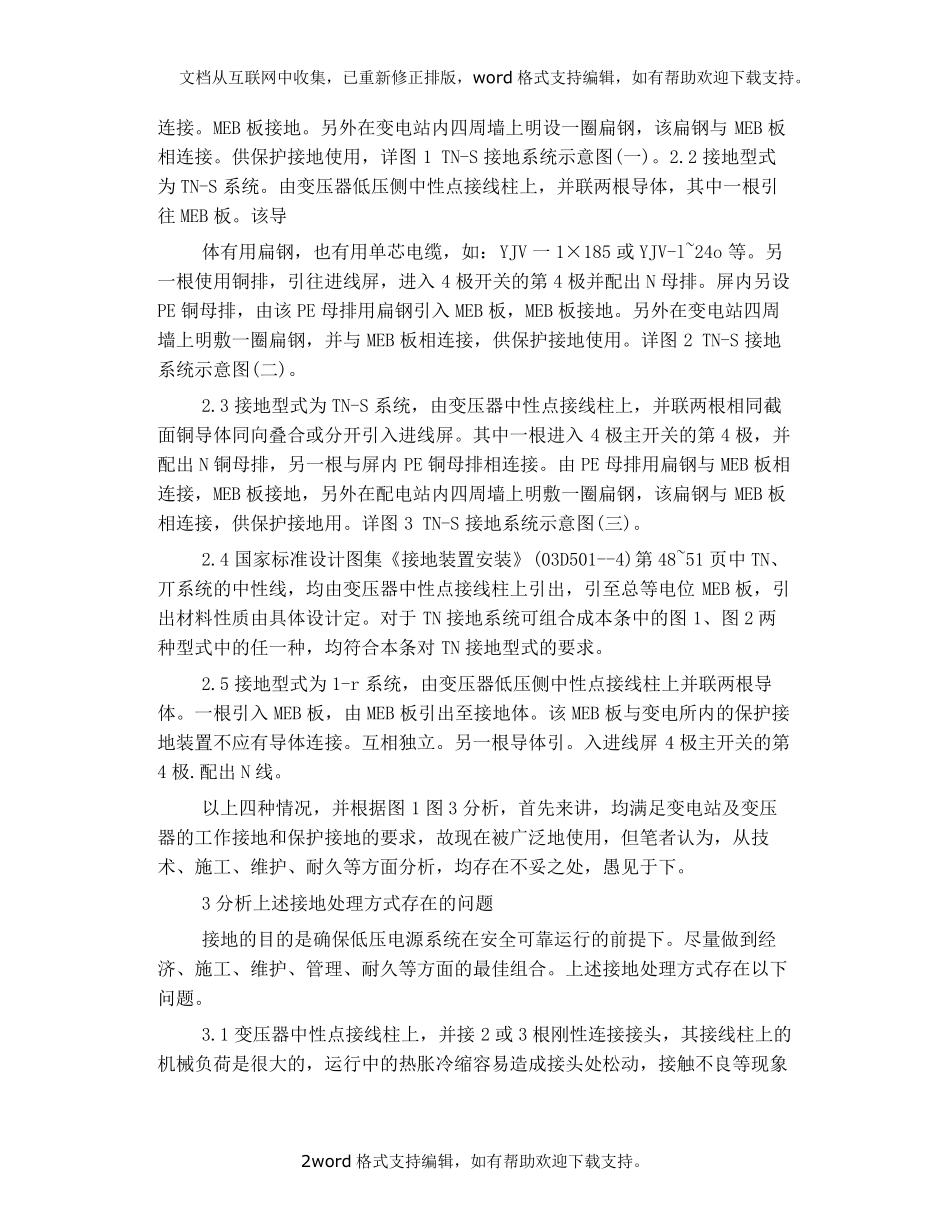

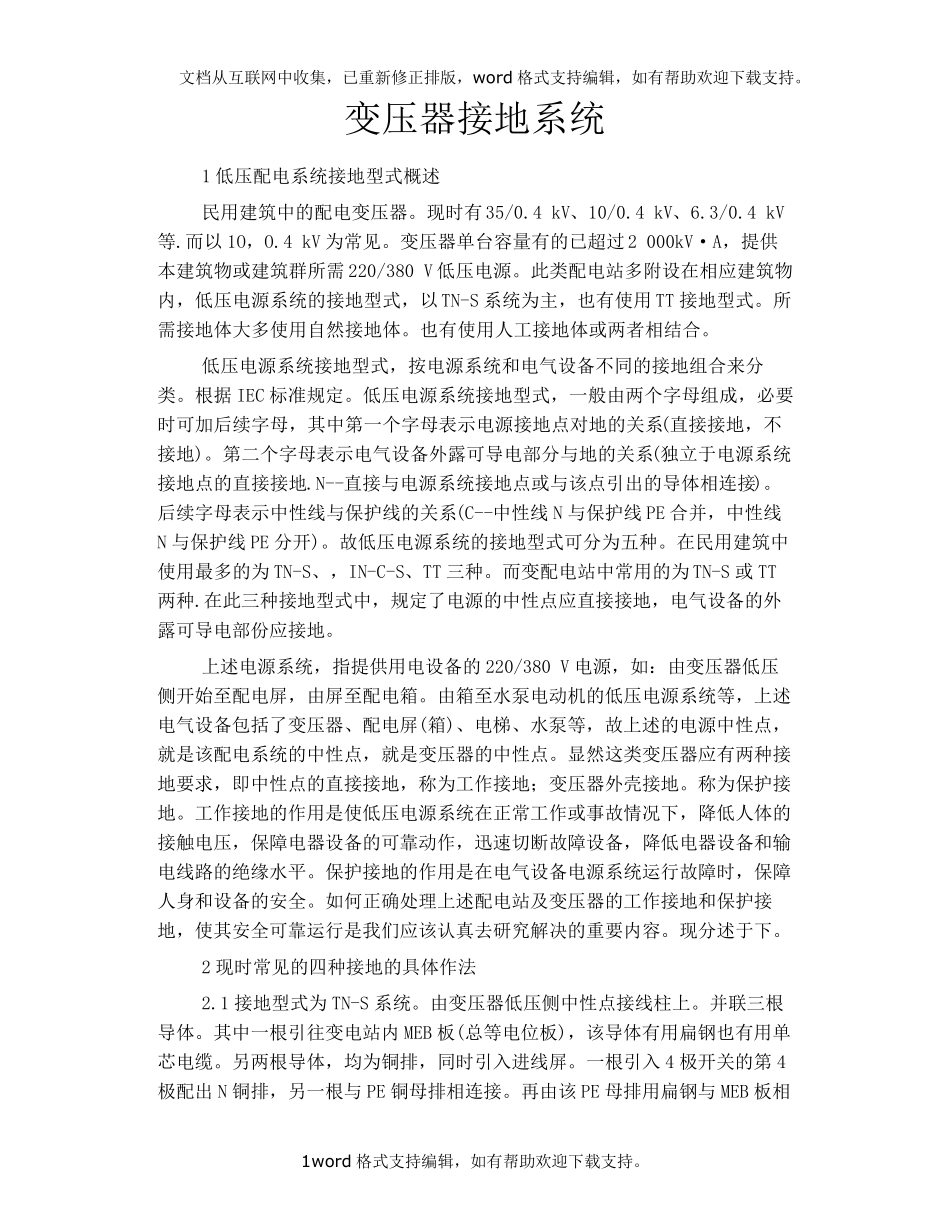

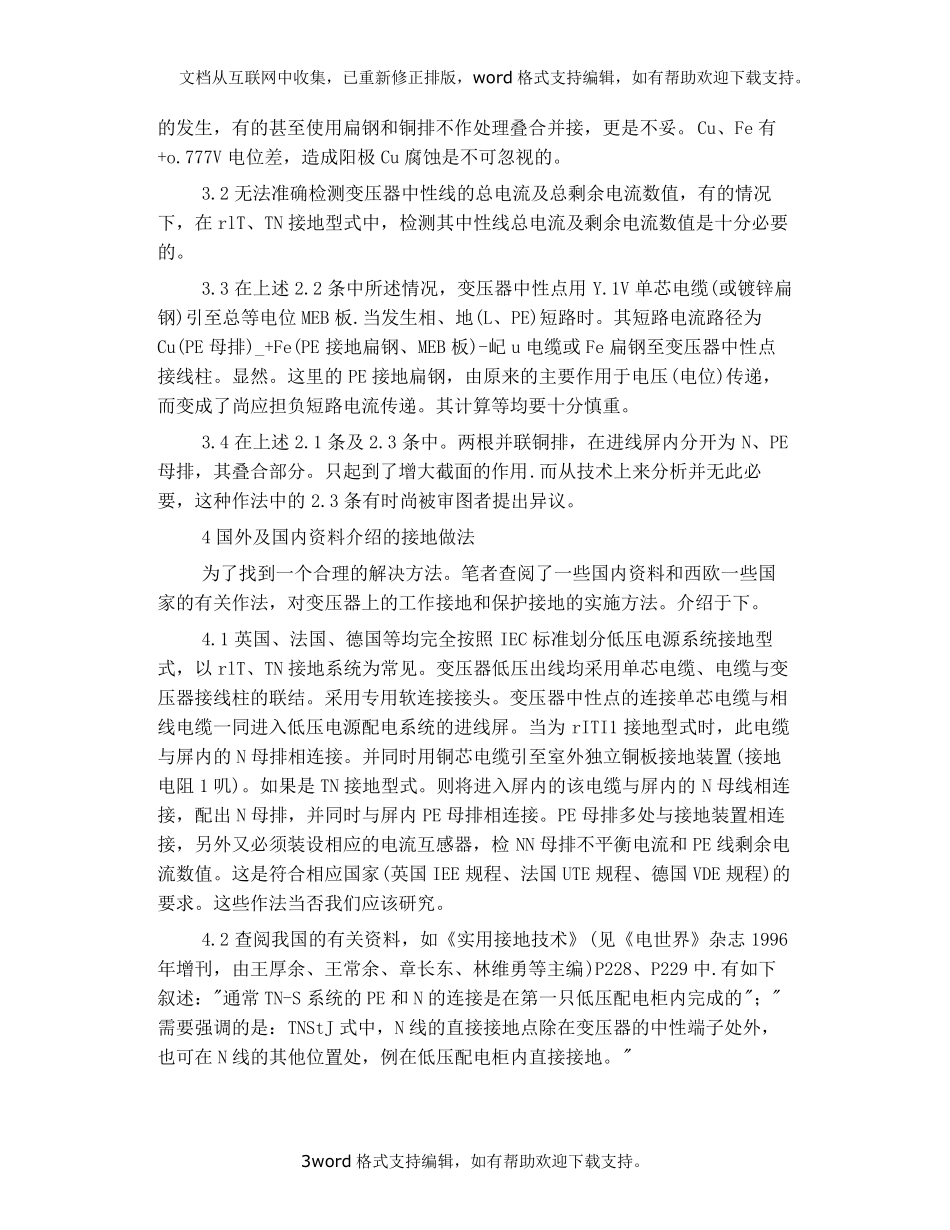

文档从互联网中收集，已重新修正排版，word 格式支持编辑，如有帮助欢迎下载支持。 1word 格式支持编辑，如有帮助欢迎下载支持。 变压器接地系统 1 低压配电系统接地型式概述 民用建筑中的配电变压器。现时有35/0.4 kV、10/0.4 kV、6.3/0.4 kV等.而以1O，O.4 kV 为常见。变压器单台容量有的已超过2 000kV·A，提供本建筑物或建筑群所需220/380 V 低压电源。此类配电站多附设在相应建筑物内，低压电源系统的接地型式，以TN-S 系统为主，也有使用TT 接地型式。所需接地体大多使用自然接地体。也有使用人工接地体或两者相结合。 低压电源系统接地型式，按电源系统和电气设备不同的接地组合来分类。根据IEC 标准规定。低压电源系统接地型式，一般由两个字母组成，必要时可加后续字母，其中第一个字母表示电源接地点对地的关系(直接接地，不接地)。第二个字母表示电气设备外露可导电部分与地的关系(独立于电源系统接地点的直接接地.N--直接与电源系统接地点或与该点引出的导体相连接)。后续字母表示中性线与保护线的关系(C--中性线N 与保护线PE 合并，中性线N 与保护线PE 分开)。故低压电源系统的接地型式可分为五种。在民用建筑中使用最多的为TN-S、，IN-C-S、TT 三种。而变配电站中常用的为TN-S 或TT两种.在此三种接地型式中，规定了电源的中性点应直接接地，电气设备的外露可导电部份应接地。 上述电源系统，指提供用电设备的220/380 V 电源，如：由变压器低压侧开始至配电屏，由屏至配电箱。由箱至水泵电动机的低压电源系统等，上述电气设备包括了变压器、配电屏(箱)、电梯、水泵等，故上述的电源中性点，就是该配电系统的中性点，就是变压器的中性点。显然这类变压器应有两种接地要求，即中性点的直接接地，称为工作接地；变压器外壳接地。称为保护接地。工作接地的作用是使低压电源系统在正常工作或事故情况下，降低人体的接触电压，保障电器设备的可靠动作，迅速切断故障设备，降低电器设备和输电线路的绝缘水平。保护接地的作用是在电气设备电源系统运行故障时，保障人身和设备的安全。如何正确处理上述配电站及变压器的工作接地和保护接地，使其安全可靠运行是我们应该认真去研究解决的重要内容。现分述于下。 2 现时常见的四种接地的具体作法 2.1 接地型式为TN-S 系统。由变压器低压侧中性点接线柱上。并联三根导体。其中一根引往变电站内MEB 板(总等电位板)，该导体有用扁钢也有用单芯电缆。另两根导体，...
