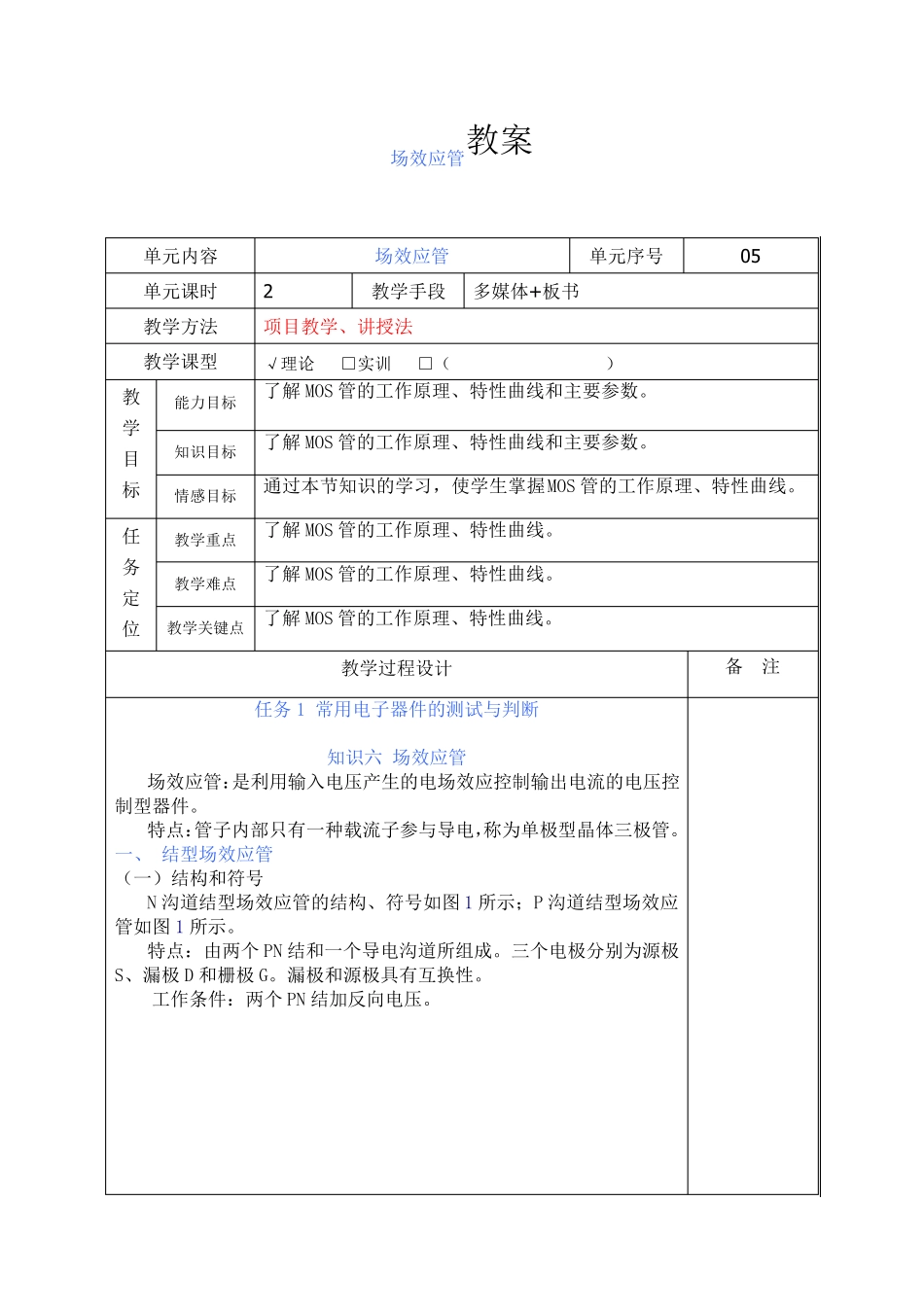

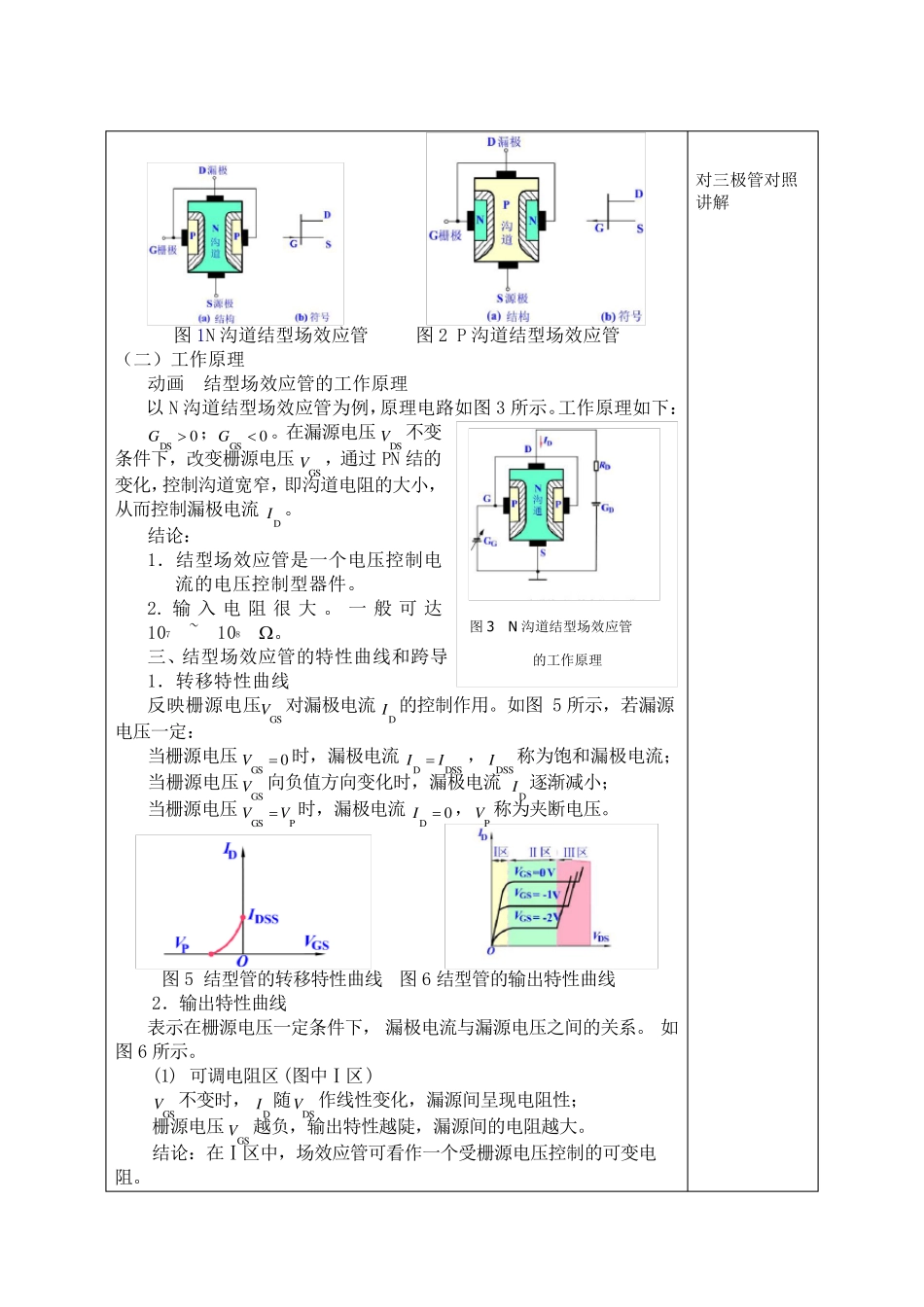

场效应管教案 单元内容 场效应管 单元序号 05 单元课时 2 教学手段 多媒体+板书 教学方法 项目教学、讲授法 教学课型 √理论 □实训 □（ ） 教学目标 能力目标 了解MOS 管的工作原理、特性曲线和主要参数。 知识目标 了解MOS 管的工作原理、特性曲线和主要参数。 情感目标 通过本节知识的学习，使学生掌握MOS 管的工作原理、特性曲线。 任务定位 教学重点 了解MOS 管的工作原理、特性曲线。 教学难点 了解MOS 管的工作原理、特性曲线。 教学关键点 了解MOS 管的工作原理、特性曲线。 教学过程设计 备 注 任务1 常用电子器件的测试与判断 知识六 场效应管 场效应管：是利用输入电压产生的电场效应控制输出电流的电压控制型器件。 特点：管子内部只有一种载流子参与导电，称为单极型晶体三极管。 一、 结型场效应管 （一）结构和符号 N 沟道结型场效应管的结构、符号如图1 所示；P 沟道结型场效应管如图1 所示。 特点：由两个PN 结和一个导电沟道所组成。三个电极分别为源极S、漏极D 和栅极G。漏极和源极具有互换性。 工作条件：两个PN 结加反向电压。 图1N 沟道结型场效应管 图2 P 沟道结型场效应管 （二）工作原理 动画 结型场效应管的工作原理 以N 沟道结型场效应管为例，原理电路如图3 所示。工作原理如下： 0DS G；0GS G。在漏源电压DSV不变条件下，改变栅源电压GSV，通过PN 结的变化，控制沟道宽窄，即沟道电阻的大小，从而控制漏极电流DI 。 结论： 1．结型场效应管是一个电压控制电流的电压控制型器件。 2. 输入电阻很大。一般可达107~108。 三、结型场效应管的特性曲线和跨导 1．转移特性曲线 反映栅源电压GSV对漏极电流DI 的控制作用。如图5 所示，若漏源电压一定： 当栅源电压0GS V时，漏极电流DSSDII，DSSI称为饱和漏极电流； 当栅源电压GSV向负值方向变化时，漏极电流DI 逐渐减小； 当栅源电压PGSVV时，漏极电流0D I，PV 称为夹断电压。 图5 结型管的转移特性曲线 图6 结型管的输出特性曲线 2．输出特性曲线 表示在栅源电压一定条件下，漏极电流与漏源电压之间的关系。如图6 所示。 (1) 可调电阻区(图中Ⅰ区) GSV不变时，DI 随DSV作线性变化，漏源间呈现电阻性； 栅源电压GSV越负，输出特性越陡，漏源间的电阻越大。 结论：在Ⅰ区中，场效应管可看作一个受栅源电压控制的可变电阻。 对三极管对照讲解 图3 N...
