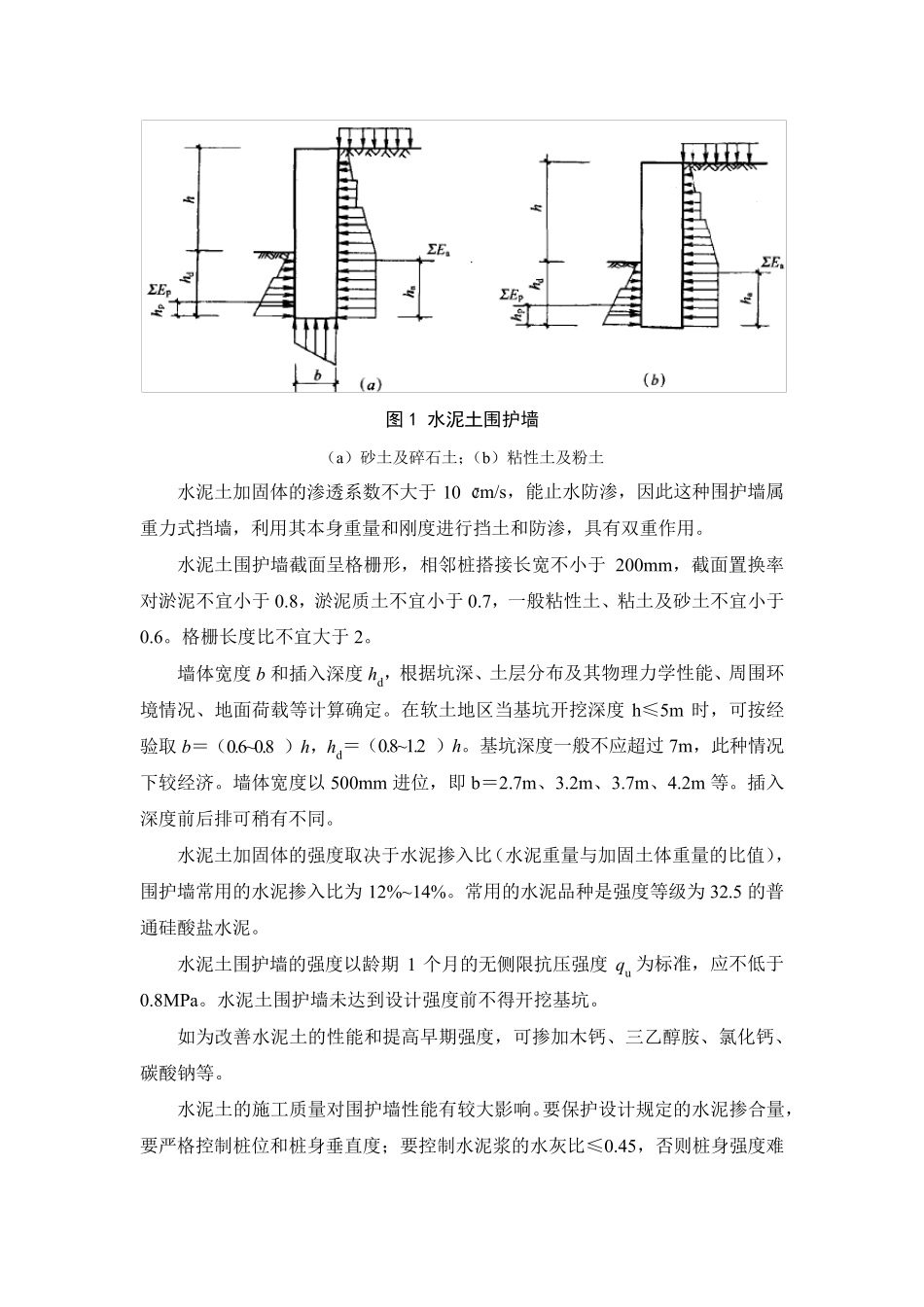

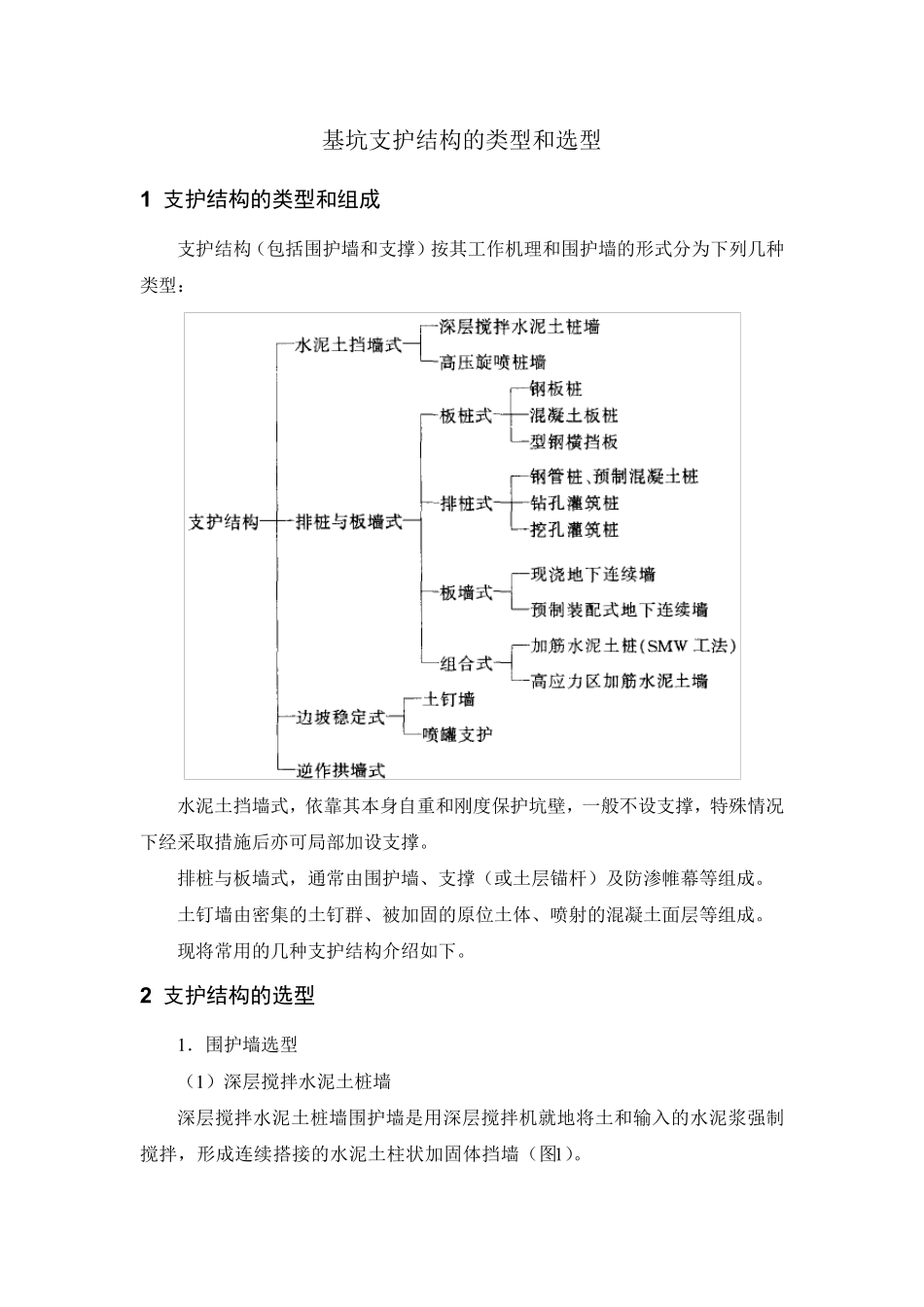

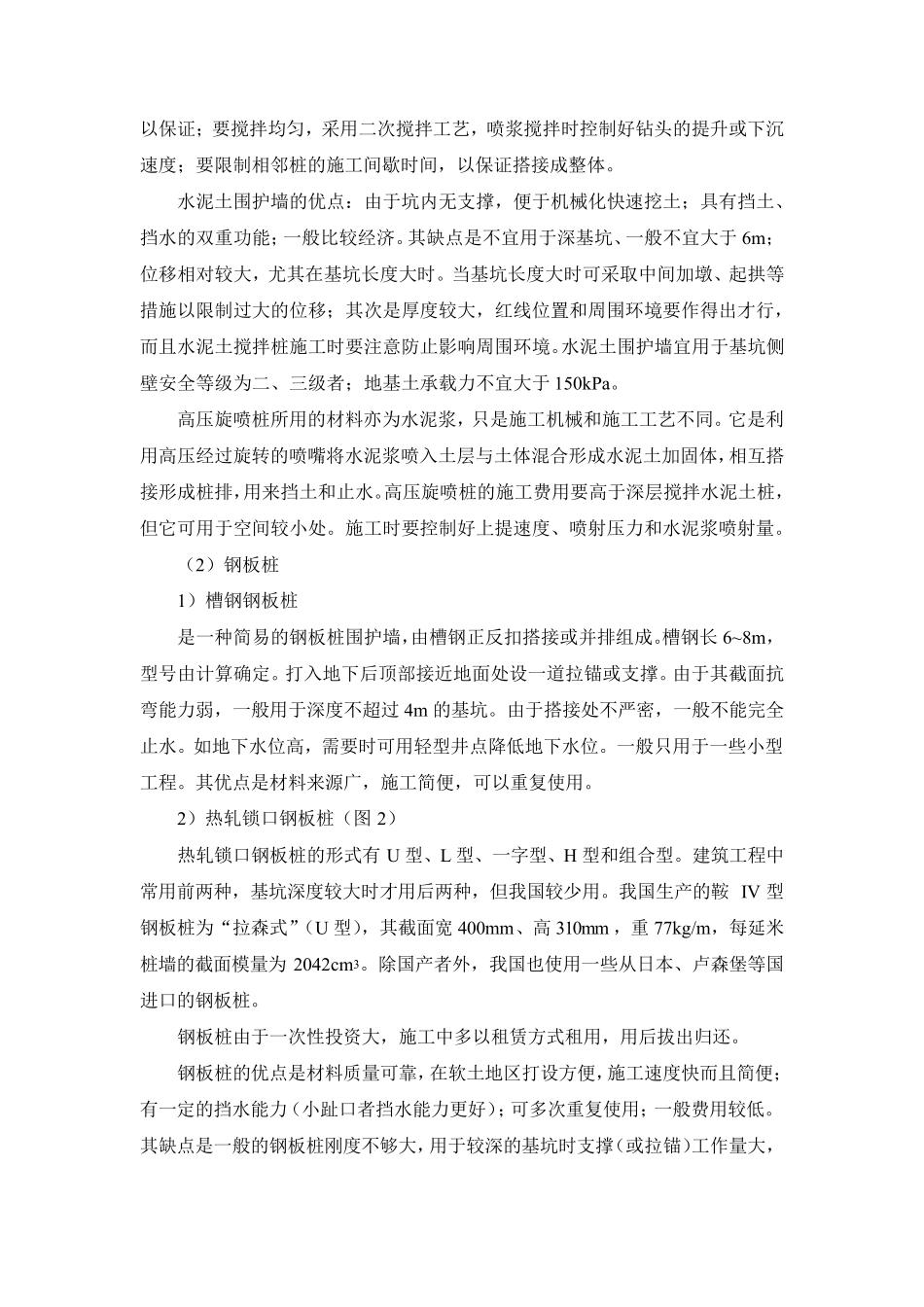

基坑支护结构的类型和选型 1 支护结构的类型和组成 支护结构（包括围护墙和支撑）按其工作机理和围护墙的形式分为下列几种类型： 水泥土挡墙式，依靠其本身自重和刚度保护坑壁，一般不设支撑，特殊情况下经采取措施后亦可局部加设支撑。 排桩与板墙式，通常由围护墙、支撑（或土层锚杆）及防渗帷幕等组成。 土钉墙由密集的土钉群、被加固的原位土体、喷射的混凝土面层等组成。 现将常用的几种支护结构介绍如下。 2 支护结构的选型 1．围护墙选型 （1）深层搅拌水泥土桩墙 深层搅拌水泥土桩墙围护墙是用深层搅拌机就地将土和输入的水泥浆强制搅拌，形成连续搭接的水泥土柱状加固体挡墙（图1）。 图1 水泥土围护墙 （a）砂土及碎石土；（b）粘性土及粉土 水泥土加固体的渗透系数不大于10�7cm/s，能止水防渗，因此这种围护墙属重力式挡墙，利用其本身重量和刚度进行挡土和防渗，具有双重作用。 水泥土围护墙截面呈格栅形，相邻桩搭接长宽不小于200mm，截面置换率对淤泥不宜小于0.8，淤泥质土不宜小于0.7，一般粘性土、粘土及砂土不宜小于0.6。格栅长度比不宜大于2。 墙体宽度b 和插入深度h d，根据坑深、土层分布及其物理力学性能、周围环境情况、地面荷载等计算确定。在软土地区当基坑开挖深度h≤5m 时，可按经验取b＝（0.6~0.8 ）h ，h d＝（0.8~1.2 ）h 。基坑深度一般不应超过7m，此种情况下较经济。墙体宽度以500mm 进位，即b＝2.7m、3.2m、3.7m、4.2m 等。插入深度前后排可稍有不同。 水泥土加固体的强度取决于水泥掺入比（水泥重量与加固土体重量的比值），围护墙常用的水泥掺入比为12%~14%。常用的水泥品种是强度等级为32.5 的普通硅酸盐水泥。 水泥土围护墙的强度以龄期1 个月的无侧限抗压强度q u 为标准，应不低于0.8MPa。水泥土围护墙未达到设计强度前不得开挖基坑。 如为改善水泥土的性能和提高早期强度，可掺加木钙、三乙醇胺、氯化钙、碳酸钠等。 水泥土的施工质量对围护墙性能有较大影响。要保护设计规定的水泥掺合量，要严格控制桩位和桩身垂直度；要控制水泥浆的水灰比≤0.45，否则桩身强度难以保证；要搅拌均匀，采用二次搅拌工艺，喷浆搅拌时控制好钻头的提升或下沉速度；要限制相邻桩的施工间歇时间，以保证搭接成整体。 水泥土围护墙的优点：由于坑内无支撑，便于机械化快速挖土；具有挡土、挡水的双重功能；一般比较经济。其缺点是不宜用于深基坑、一般不宜大于6m；位移相对较大，尤其在...
