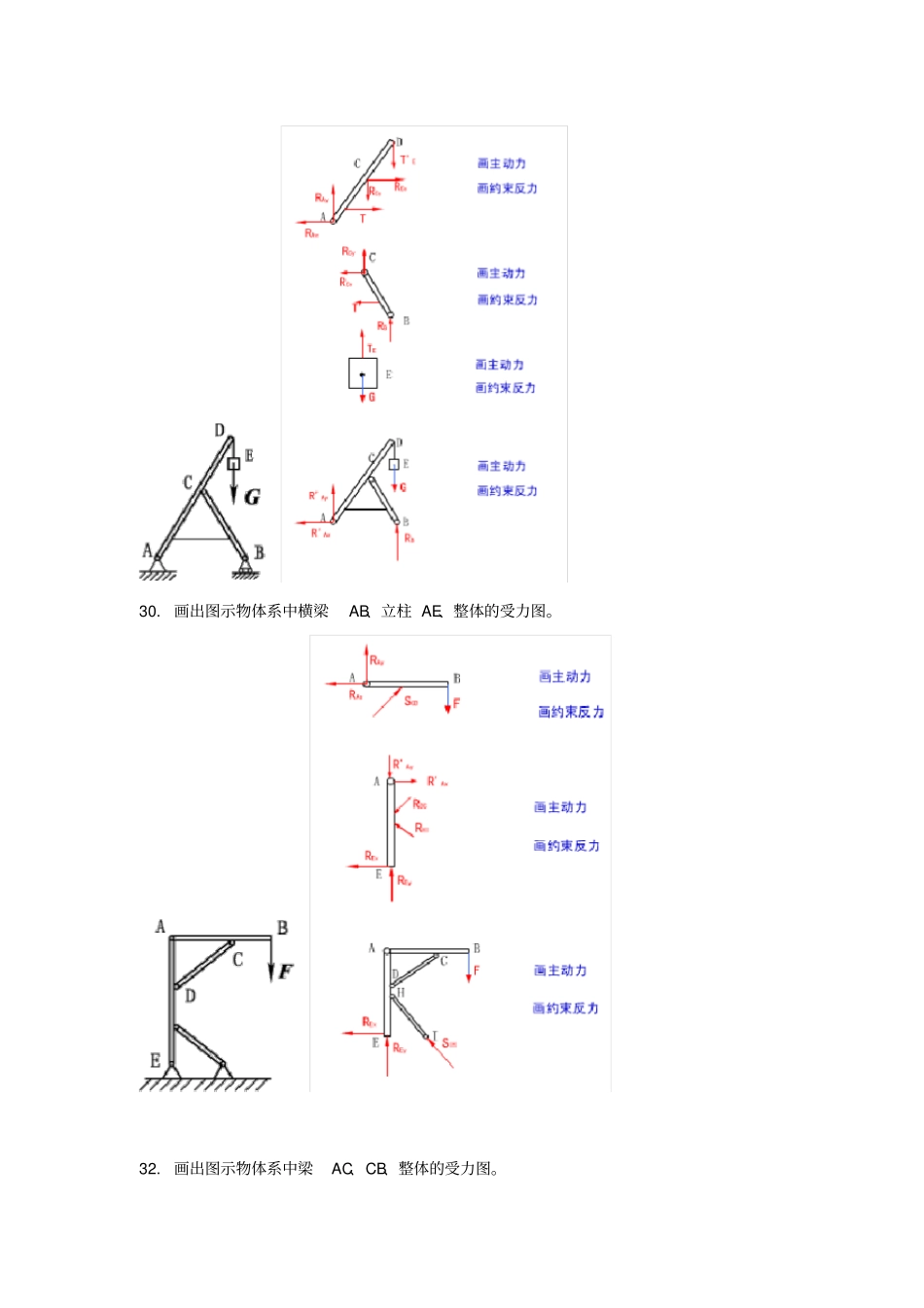

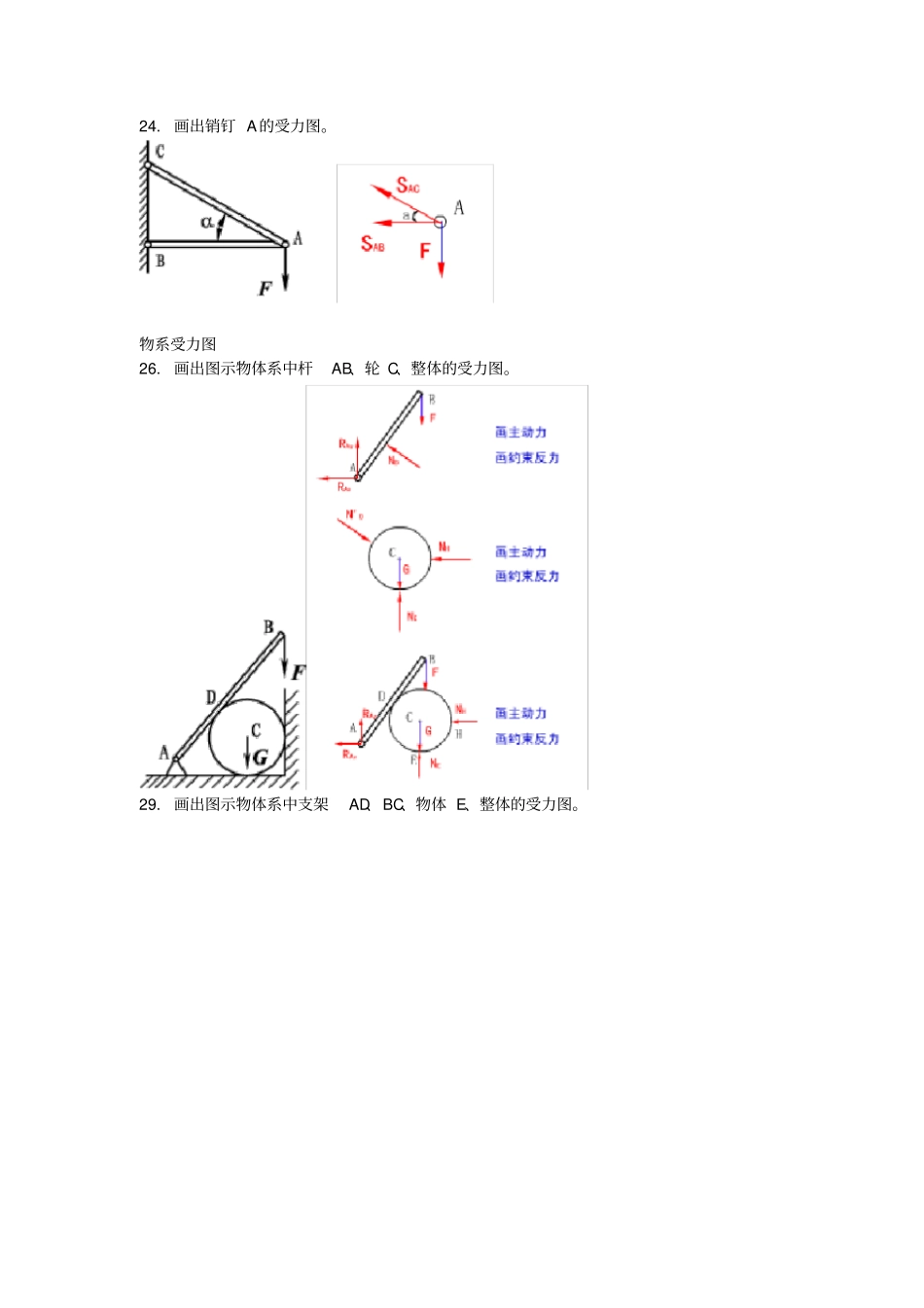

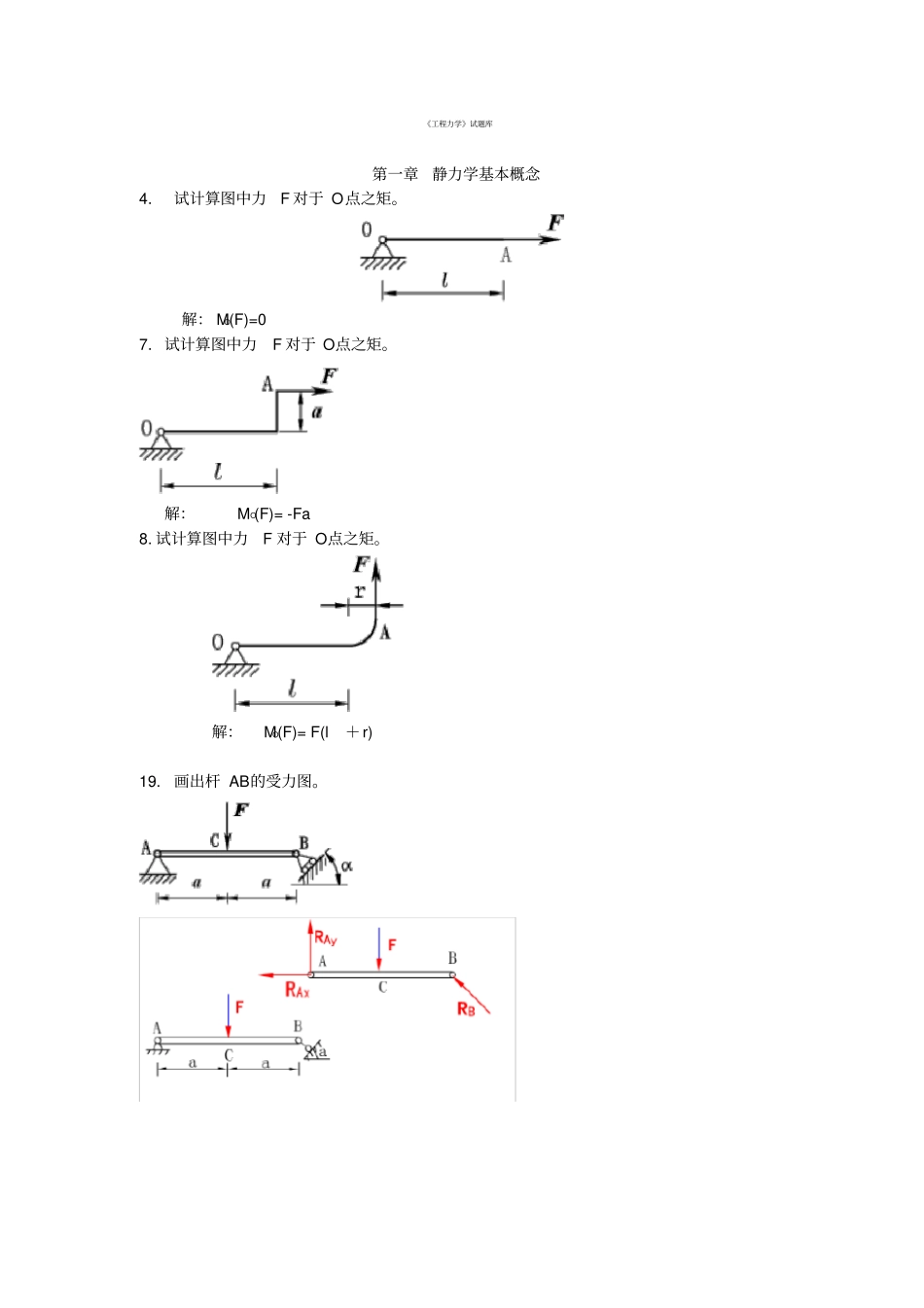

《工程力学》试题库第一章静力学基本概念4. 试计算图中力F 对于 O点之矩。解： MO(F)=0 7. 试计算图中力F 对于 O点之矩。解： MO(F)= -Fa 8. 试计算图中力F 对于 O点之矩。解：MO(F)= F(l＋r) 19. 画出杆 AB的受力图。24. 画出销钉 A的受力图。物系受力图26. 画出图示物体系中杆AB、轮 C、整体的受力图。29. 画出图示物体系中支架AD、BC、物体 E、整体的受力图。30. 画出图示物体系中横梁AB、立柱 AE、整体的受力图。32. 画出图示物体系中梁AC、CB、整体的受力图。第二章平面力系3. 图示三角支架由杆AB，AC铰接而成，在 A 处作用有重力G，求出图中 AB，AC所受的力（不计杆自重）。解: （1）取销钉 A画受力图如图所示。AB、AC杆均为二力杆。（2）建直角坐标系，列平衡方程：∑Fx＝0，-F AB+FACcos60° ＝ 0 ∑Fy＝0，FACsin60 °-G＝0 （3）求解未知量。 F AB＝ 0.577G（拉）FAC＝1.155G（压）4. 图示三角支架由杆AB，AC铰接而成，在A 处作用有重力G，求出图中 AB， AC所受的力（不计杆自重）。解（1）取销钉 A画受力图如图所示。AB、AC杆均为二力杆。（2）建直角坐标系，列平衡方程：∑Fx＝0，FAB-F ACcos60° ＝ 0 ∑Fy＝0，FACsin60 °-G＝ 0 （3）求解未知量。 F AB＝0.577G（压）FAC＝1.155G（拉）6. 图示三角支架由杆AB，AC铰接而成，在 A 处作用有重力G，求出图中 AB，AC所受的力（不计杆自重）。解（1）取销钉 A画受力图如图所示。AB、AC杆均为二力杆。（2）建直角坐标系，列平衡方程：∑Fx＝0，-F AB sin30 °+FAC sin30 ° ＝ 0 ∑Fy＝0， F AB cos30°+FACcos30°-G＝0 （3）求解未知量。 F AB＝FAC＝0.577G（拉）17. 上料小车如图所示。 车和料共重G=240kN，C 为重心，a=1m，b=1.4m，e=1m，d=1.4m，α =55° ，求钢绳拉力F 和轨道 A，B 的约束反力。解（1）取上料小车画受力图如图所示。（2）建直角坐标系如图，列平衡方程：∑ Fx＝0，F-Gsin α ＝ 0 ∑ Fy＝0，FNA+FNB-Gcosα ＝ 0 ∑ MC(F) ＝0， -F ×（ d－e） -F NA×a+FNB×b＝0 （3）求解未知量。将已知条件G=240kN，a=1m，b=1.4m， e=1m， d=1.4m ，α =55° 代入平衡方程，解得： F NA＝47.53kN ；FNB＝90.12kN；F＝196.6kN 18. 厂房立柱的一端用混凝土砂浆固定于杯形基础中，其上受力 F=60kN，风荷 q=2kN/m，自重 G=40kN，a=0.5m，h=10m，试求立柱A端的...
