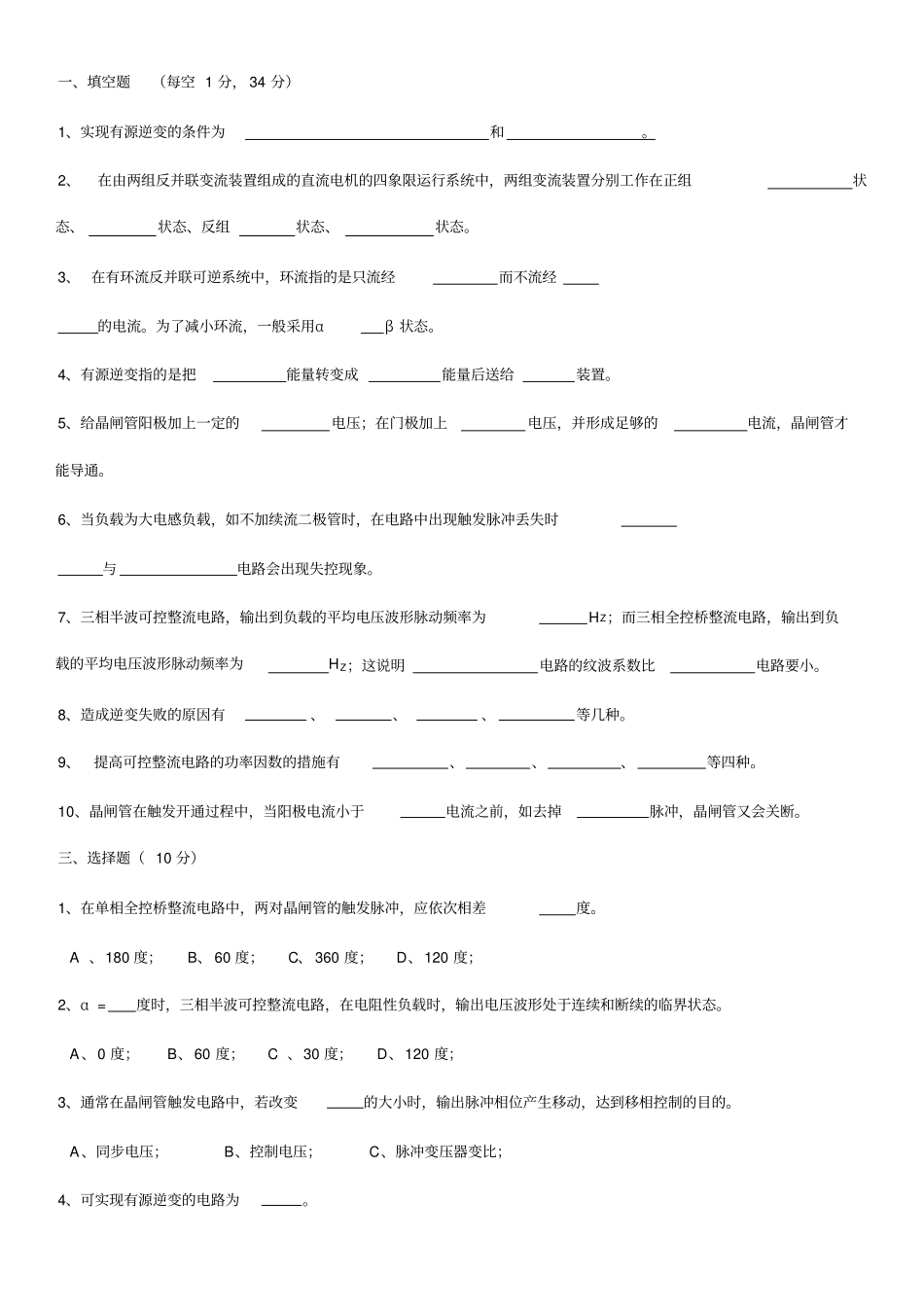

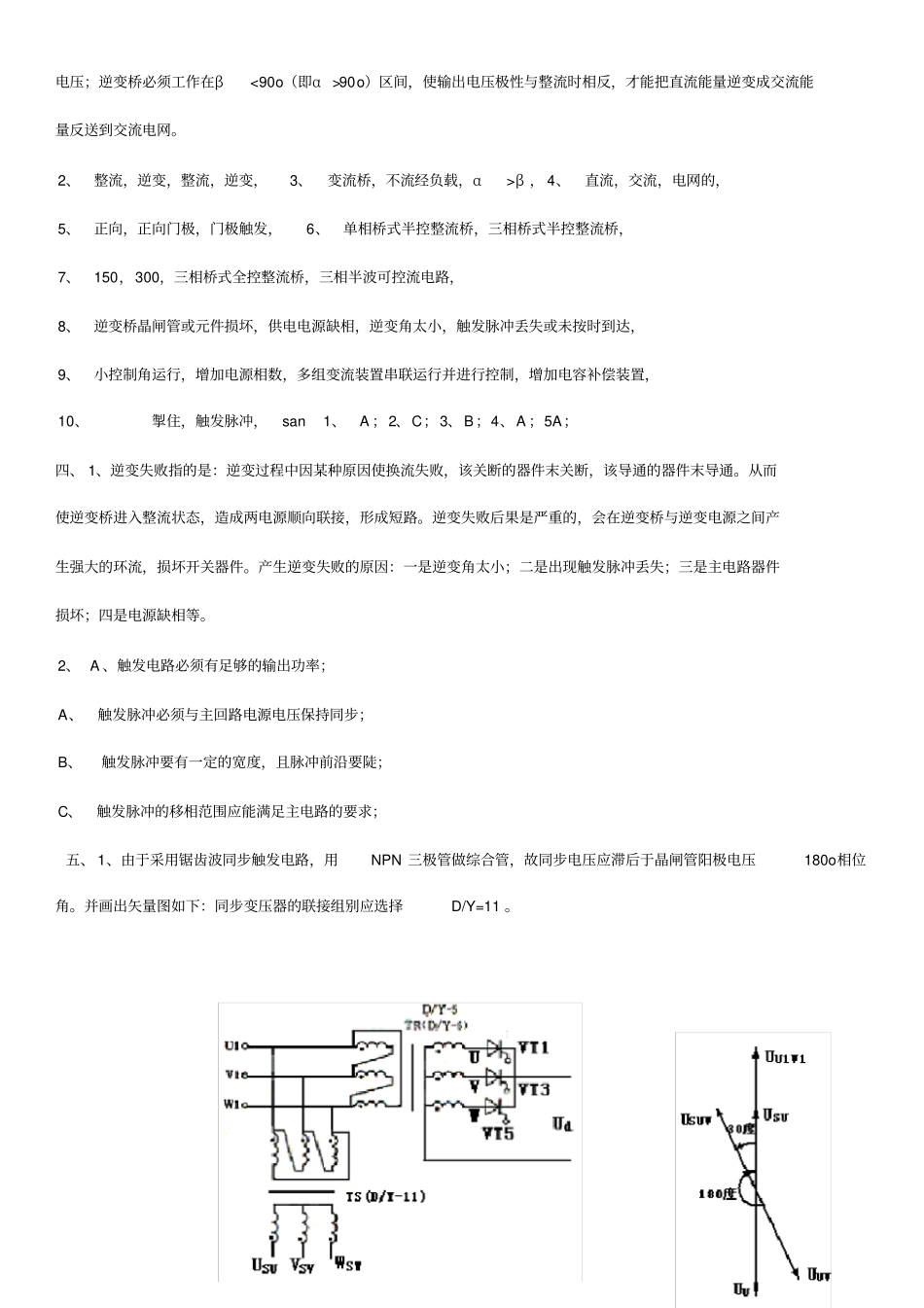

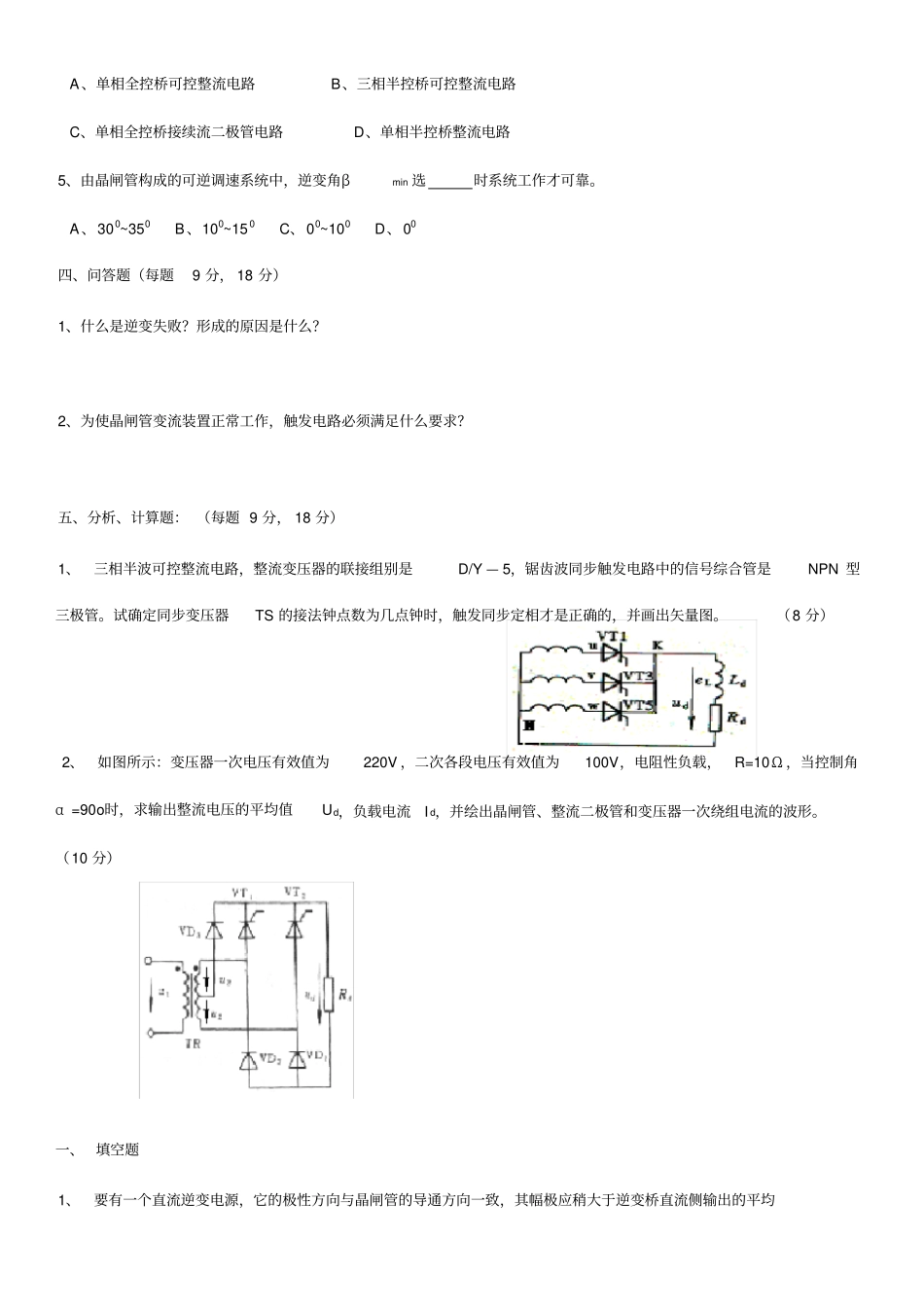

一、填空题（每空 1 分， 34 分）1、实现有源逆变的条件为和。2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。3、 在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。为了减小环流，一般采用αβ 状态。4、有源逆变指的是把能量转变成能量后送给装置。5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为HZ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为HZ；这说明电路的纹波系数比电路要小。8、造成逆变失败的原因有、、、等几种。9、提高可控整流电路的功率因数的措施有、、、等四种。10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。三、选择题（ 10 分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。A 、180 度；B、 60 度；C、 360 度；D、120 度；2、α = 度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。A、0 度；B、60 度；C 、30 度；D、120 度；3、通常在晶闸管触发电路中，若改变的大小时，输出脉冲相位产生移动，达到移相控制的目的。A、同步电压；B、控制电压；C、脉冲变压器变比；4、可实现有源逆变的电路为。A、单相全控桥可控整流电路 B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路5、由晶闸管构成的可逆调速系统中，逆变角βmin 选时系统工作才可靠。A、300~350B、100~15 0 C、00~100 D、00四、问答题（每题9 分， 18 分）1、什么是逆变失败？形成的原因是什么？2、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？五、分析、计算题： （每题 9 分， 18 分）1、三相半波可控整流电路，整流变压器的联接组别是D/Y — 5，锯齿波同步触发电路中的信号综合管是NPN 型三极管。试确定同步变压器TS 的接法钟点数为几点钟时，触发同步定相才是正确的，并画出矢量图。（8 分） 2、如图所示：变压器一次电压有效值为220V ，二次各段电压有效值为100V，电阻性负载，R=10Ω ，当控制角α =90o时，求输出整流电压的平均值Ud，负载电流I d，并绘出晶闸管、整流二...
