完整版00TSI系统A级检修文件包VIP免费

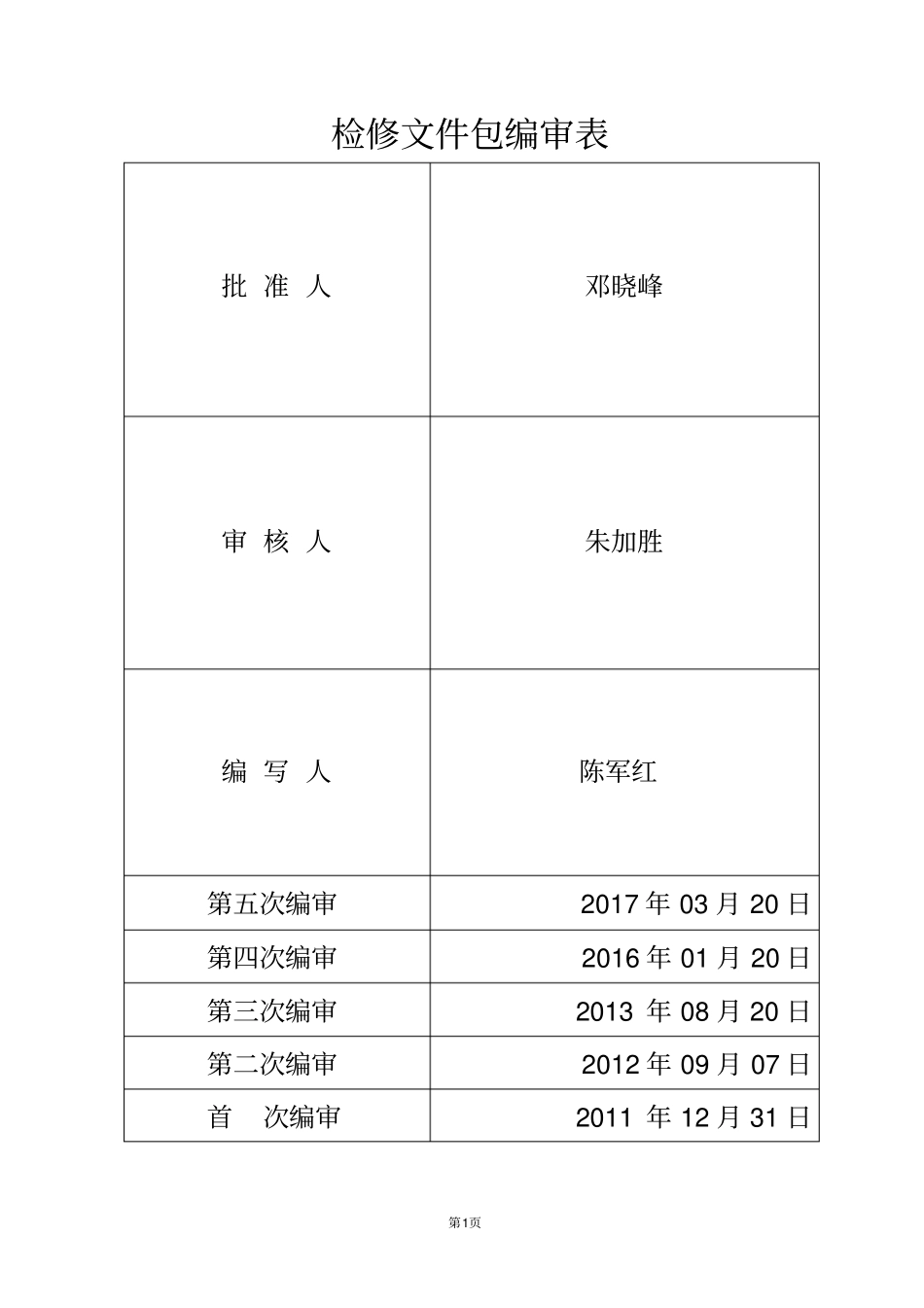

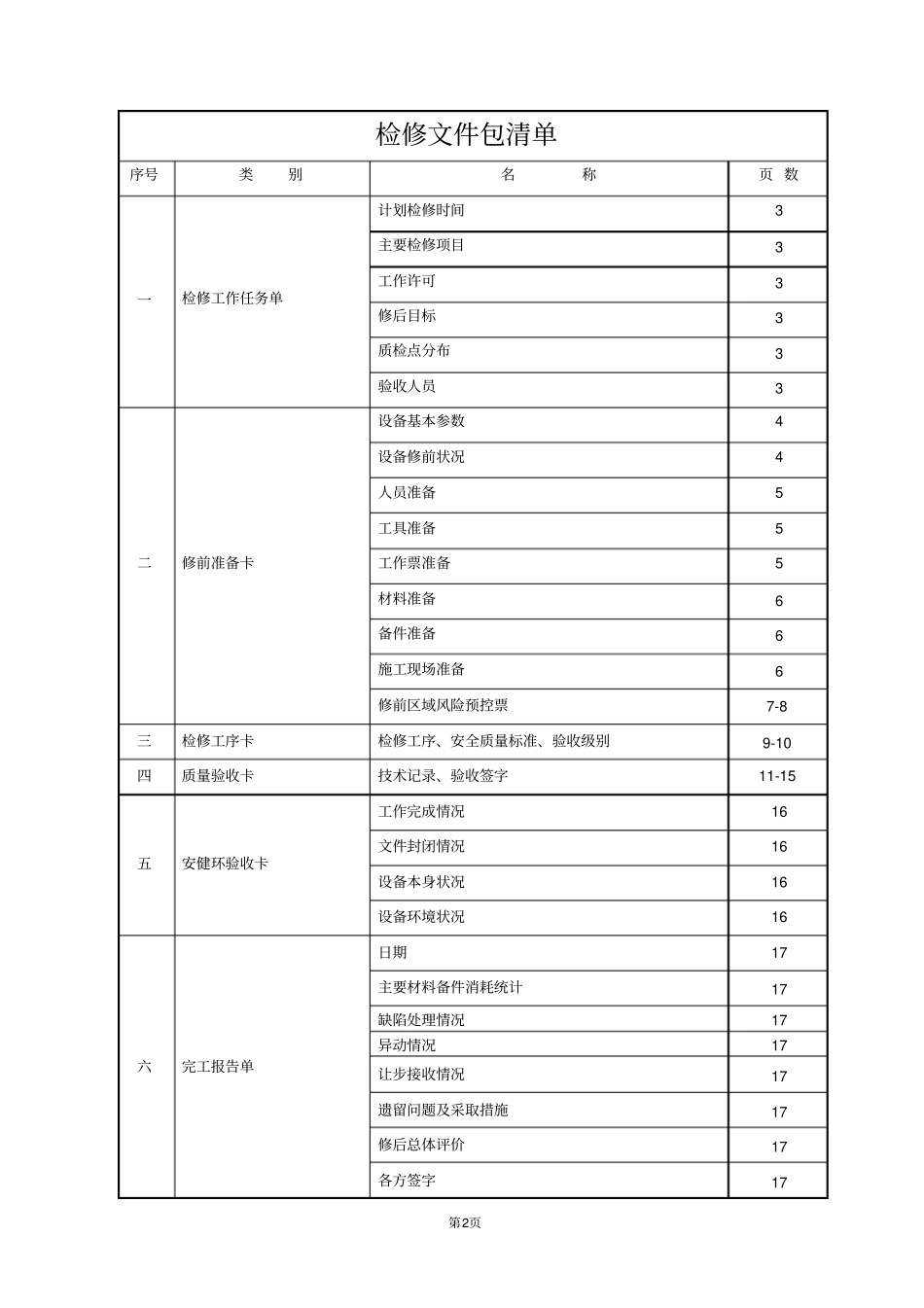

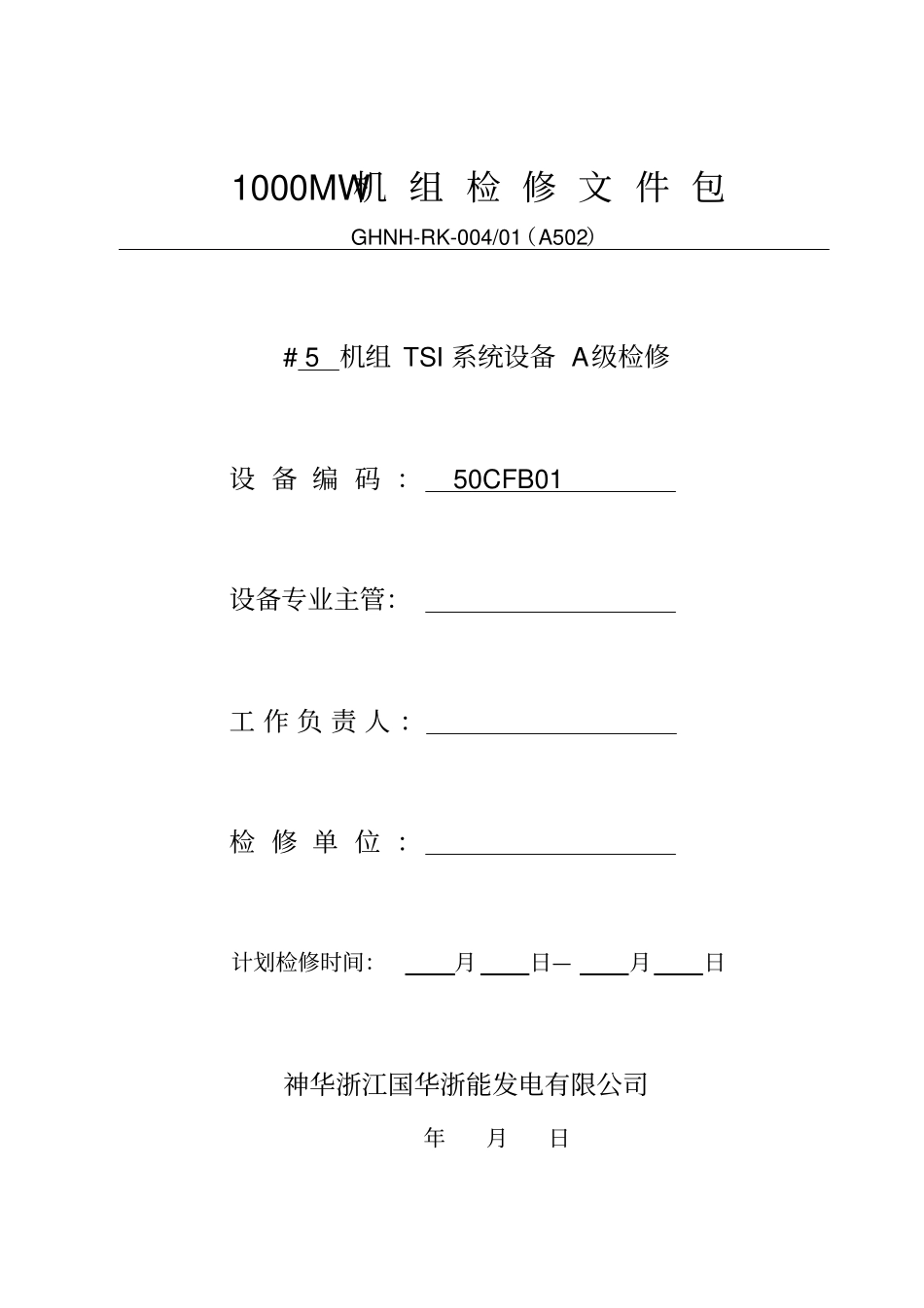

1000MW机 组 检 修 文 件 包GHNH-RK-004/01（A502）# 5 机组 TSI 系统设备 A级检修设 备 编 码 ： 50CFB01 设备专业主管：工 作 负 责 人 ：检 修 单 位 ：计划检修时间：月日—月日神华浙江国华浙能发电有限公司年月日第1页检修文件包编审表批 准 人邓晓峰审 核 人朱加胜编 写 人陈军红第五次编审2017 年 03 月 20 日第四次编审2016 年 01 月 20 日第三次编审 2013 年 08 月 20 日第二次编审2012 年 09 月 07 日首次编审 2011 年 12 月 31 日第2页检修文件包清单序号类别名称页 数一检修工作任务单计划检修时间3 主要检修项目3 工作许可3 修后目标3 质检点分布3 验收人员3 二修前准备卡设备基本参数4 设备修前状况4 人员准备5 工具准备5 工作票准备5 材料准备6 备件准备6 施工现场准备6 修前区域风险预控票7-8 三检修工序卡检修工序、安全质量标准、验收级别9-10 四质量验收卡技术记录、验收签字11-15 五安健环验收卡工作完成情况16 文件封闭情况16 设备本身状况16 设备环境状况16 六完工报告单日期17 主要材料备件消耗统计17 缺陷处理情况17 异动情况17 让步接收情况17 遗留问题及采取措施17 修后总体评价17 各方签字17 第3页一 检修工作任务单计划检修时间年月日至年月日计划工日主要检修项目1、 TSI 系统数据备份2、 TSI 系统控制柜卡件检查、端子接线检查3、 TSI 系统控制柜卫生清扫4、 TSI 系统控制柜电源检查并做切换试验5、控制柜信号电缆屏蔽接地电阻测试及抗干扰能力测试及信号电缆绝缘检查，接线紧固6、 TSI 系统就地端子箱卫生清扫、端子接线检查工作许可□需单独办理工作票□ 该设备所属系统已办票，不需单独办理工作票□电气第一种工作票□ 电气第二种工作票□ 电气继保工作票□热机工作票□ 仪控工作票□其它工作许可条件□动火工作票□ 脚手架□ 拆除保温□ 封堵打开□围栏设置□ 安全网□ 其它工作票编号：修后目标1、TSI 数据测量、显示正确2、参数设置正确3、保护信号动作正确4、设备检修质量符合技术规范质检点分布W点工序及质检点内容H点工序及质检点内容1-W2 □1.2 TSI系统数据备份2-W2 □ 2.2 控制柜及就地端子箱信号电缆屏蔽接地电阻测试3-W2 □2.3 使用对讲机进行抗干扰能力测试4-W2 □ 2.4 使用兆欧表进行信号电缆绝缘检查5-W3 □4.2 电源切换试验验收人员一级验收人员二级验收人员三级验...
