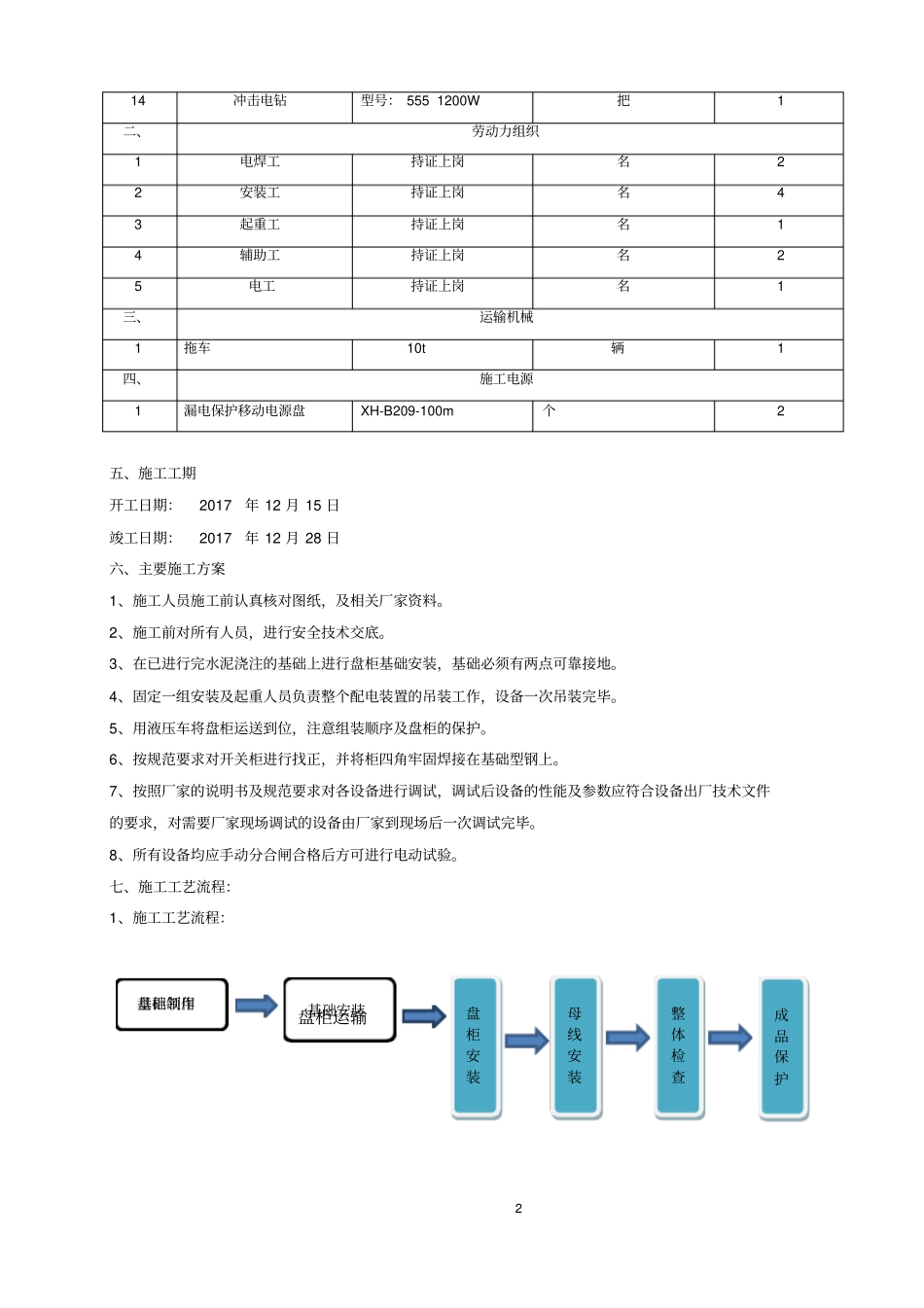

1 一、工程概述华电顺德西部生态产业园分布式能源站项目，3 台机组厂用高压开关柜安装施工，采用上海中发继电器有限公司设备，盘柜基础的制作采用[10 槽钢，有明显可靠的接地连接。本工程共设置 KYN28A-12型金属铠装移开式开关柜46 面、开关柜封闭母线桥14 米，穿墙套管18 套。二、编制依据1、 广东省电力设计研究院图纸2、 厂家相关资料3、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014 4、《电气装置安装工程质量检验及评定规程》DL/T5161.1 ～5161.17-2002 5、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-2012 6、《电气装置安装工程母线装置施工及验收规范》GB50149-2010 7、《电气装置安装工程接地装置施工及验收规范》GB50169-2016 三、主要工作量1、金属铠装移开式开关柜：#1 机组 15 面2、金属铠装移开式开关柜：#2 机组 14 面3、金属铠装移开式开关柜：#3 机组 13 面4、开关柜封闭母线桥：14 米5、[10 槽钢： 90 米四、施工准备序号名称规格型号单位数量一工器具及施工机械1 汽车吊8t 辆1 2 液压小车5ACD50(685*1220) 辆1 3 逆变电焊机ZX7-400C 台2 4 兆欧表500V 台1 5 水准仪KL30 台1 6 卷钢尺5m 把2 7 磁力线坠3m 个4 8 圆头木柄手锤2.5P/1.13kg 把2 9 磨光机J2-100 台1 10 砂轮无齿锯J3GA-400 台1 11 撬杠￠=30mm L=1400mm 根2 12 活扳手250×30mm 把2 13 力矩扳手10-210N.m 把2 2 14 冲击电钻型号： 555 1200W 把1 二、劳动力组织1 电焊工持证上岗名2 2 安装工持证上岗名4 3 起重工持证上岗名1 4 辅助工持证上岗名2 5 电工持证上岗名1 三、运输机械1 拖车10t 辆1 四、施工电源1 漏电保护移动电源盘XH-B209-100m 个2 五、施工工期开工日期： 2017年 12 月 15 日竣工日期： 2017年 12 月 28 日六、主要施工方案1、施工人员施工前认真核对图纸，及相关厂家资料。2、施工前对所有人员，进行安全技术交底。3、在已进行完水泥浇注的基础上进行盘柜基础安装，基础必须有两点可靠接地。4、固定一组安装及起重人员负责整个配电装置的吊装工作，设备一次吊装完毕。5、用液压车将盘柜运送到位，注意组装顺序及盘柜的保护。6、按规范要求对开关柜进行找正，并将柜四角牢固焊接在基础型钢上。7、按照厂家的说明书及规范要求对各设备进行调试，调试后设备的性能及参数应符合设备出厂技术文件的要求，对需要...
