完整版70℃防火阀VIP免费

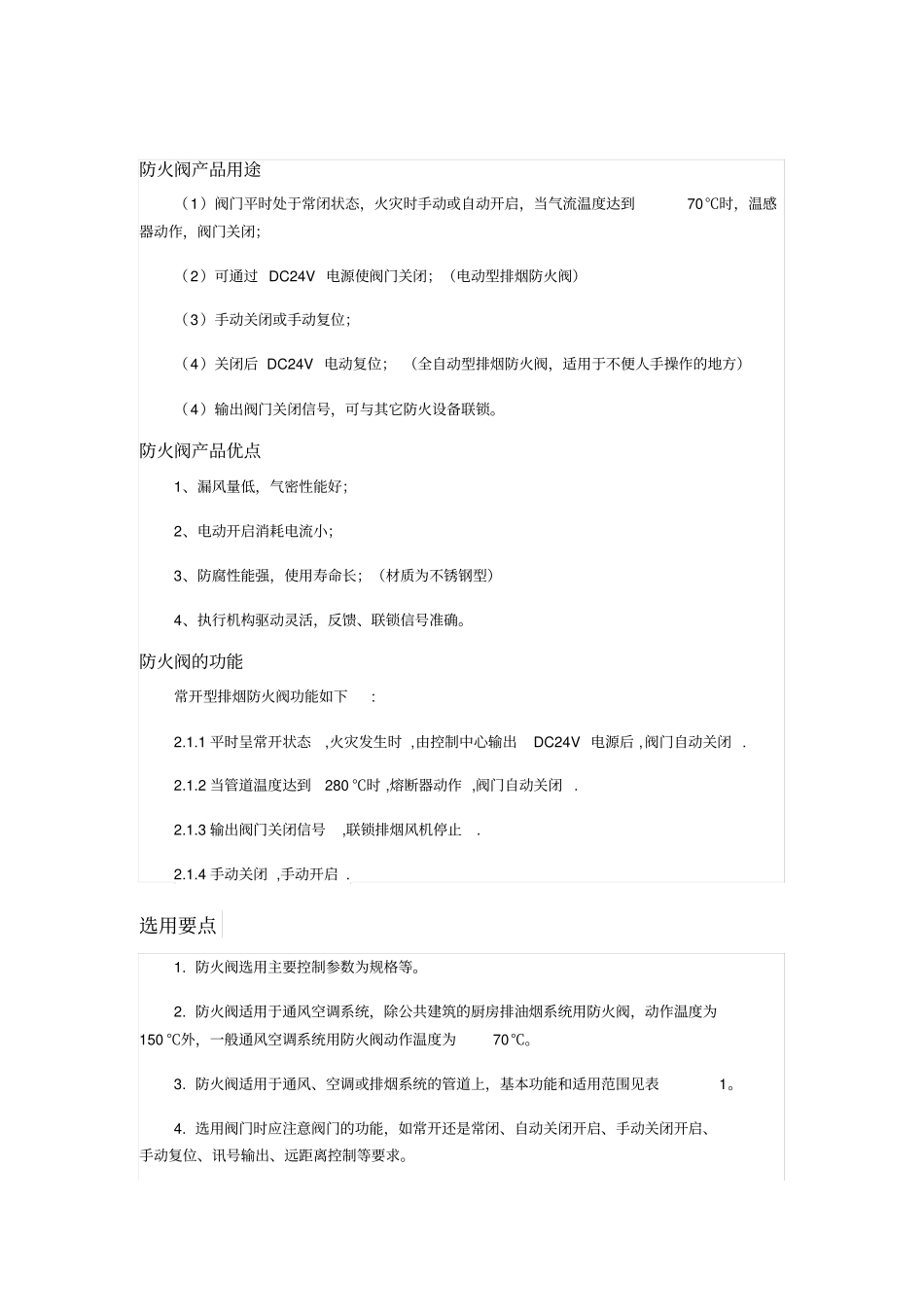

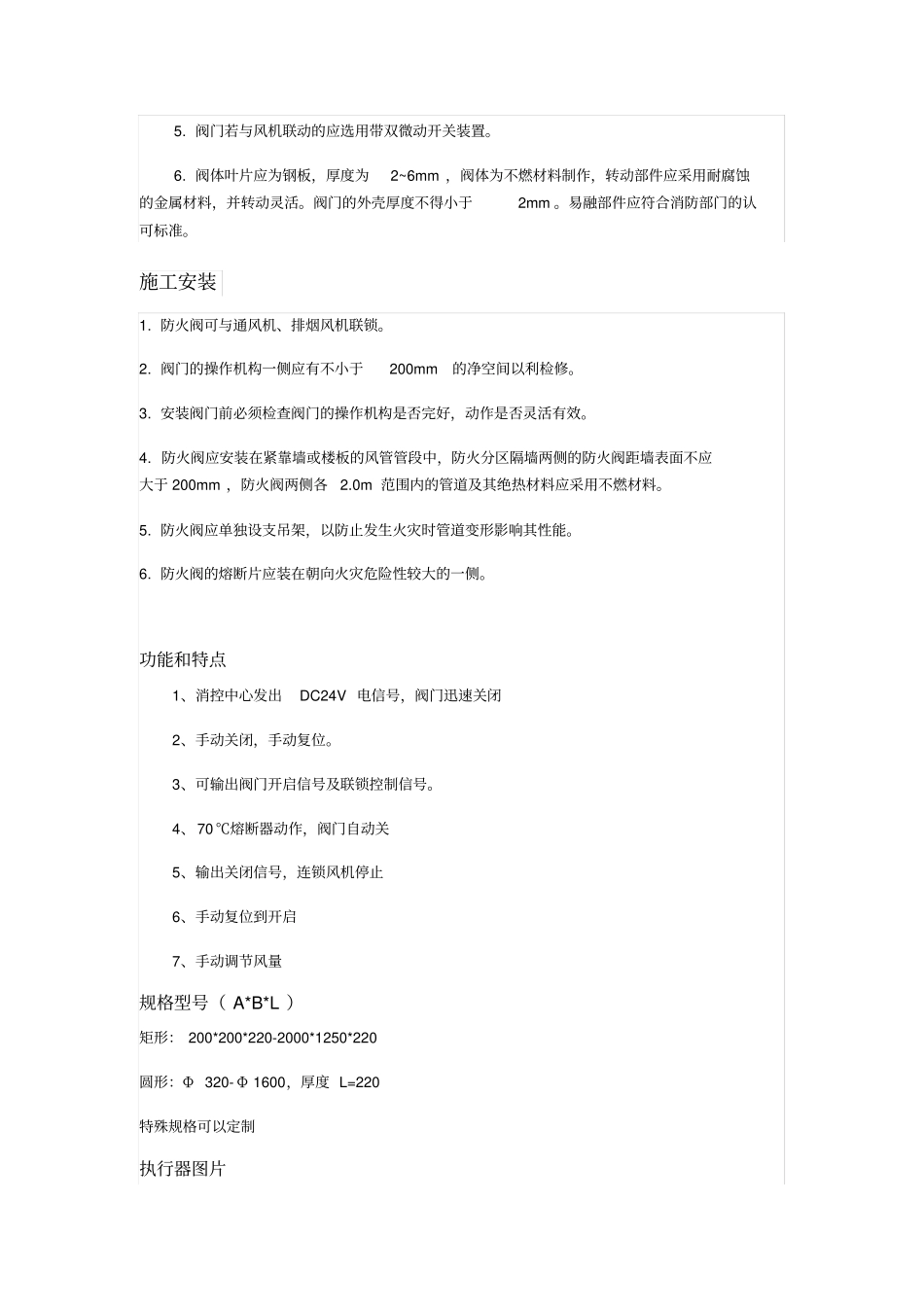

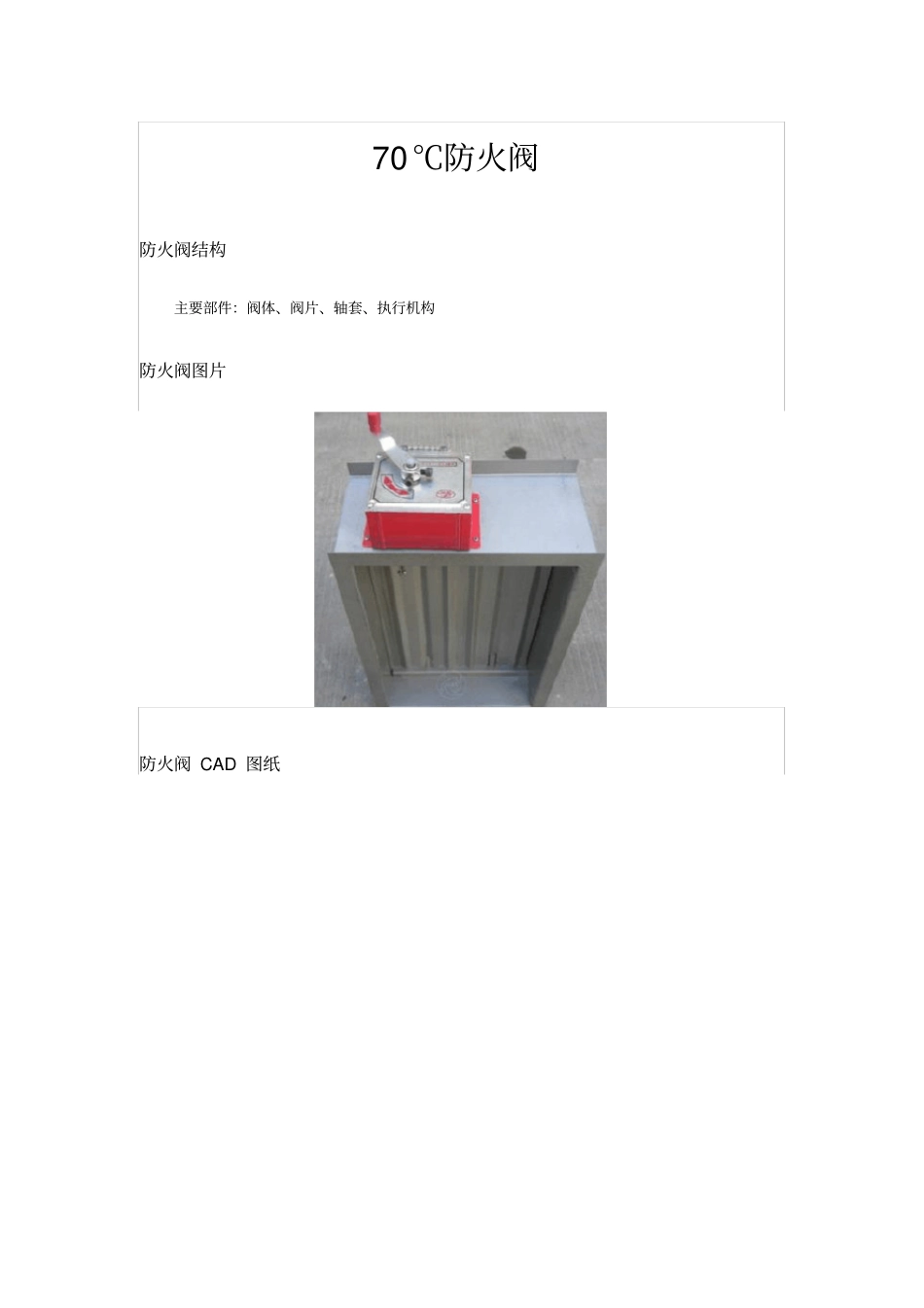

70℃防火阀防火阀结构主要部件：阀体、阀片、轴套、执行机构防火阀图片防火阀 CAD 图纸防火阀产品用途（1）阀门平时处于常闭状态，火灾时手动或自动开启，当气流温度达到70℃时，温感器动作，阀门关闭；（2）可通过 DC24V 电源使阀门关闭；（电动型排烟防火阀）（3）手动关闭或手动复位；（4）关闭后 DC24V 电动复位； （全自动型排烟防火阀，适用于不便人手操作的地方）（4）输出阀门关闭信号，可与其它防火设备联锁。防火阀产品优点1、漏风量低，气密性能好；2、电动开启消耗电流小；3、防腐性能强，使用寿命长；（材质为不锈钢型）4、执行机构驱动灵活，反馈、联锁信号准确。防火阀的功能常开型排烟防火阀功能如下:2.1.1 平时呈常开状态,火灾发生时 ,由控制中心输出DC24V 电源后 ,阀门自动关闭 . 2.1.2 当管道温度达到280 ℃时 ,熔断器动作 ,阀门自动关闭 . 2.1.3 输出阀门关闭信号,联锁排烟风机停止. 2.1.4 手动关闭 ,手动开启 . 选用要点1. 防火阀选用主要控制参数为规格等。2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150 ℃外，一般通风空调系统用防火阀动作温度为70℃。3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。5. 阀门若与风机联动的应选用带双微动开关装置。6. 阀体叶片应为钢板，厚度为2~6mm ，阀体为不燃材料制作，转动部件应采用耐腐蚀的金属材料，并转动灵活。阀门的外壳厚度不得小于2mm 。易融部件应符合消防部门的认可标准。施工安装1. 防火阀可与通风机、排烟风机联锁。2. 阀门的操作机构一侧应有不小于200mm 的净空间以利检修。3. 安装阀门前必须检查阀门的操作机构是否完好，动作是否灵活有效。4. 防火阀应安装在紧靠墙或楼板的风管管段中，防火分区隔墙两侧的防火阀距墙表面不应大于 200mm ，防火阀两侧各2.0m 范围内的管道及其绝热材料应采用不燃材料。5. 防火阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。6. 防火阀的熔断片应装在朝向火灾危险性较大的一侧。功能和特点1、消控中心发出DC24V 电信号，阀门迅速关闭2、手动关闭，手动复位。3、可输出阀门开启信号及联锁控制信号。4、70 ℃熔断器动作，阀门自动关5、输出关闭信号，连锁风机停止6、手动复位到开启7、手动调节...
