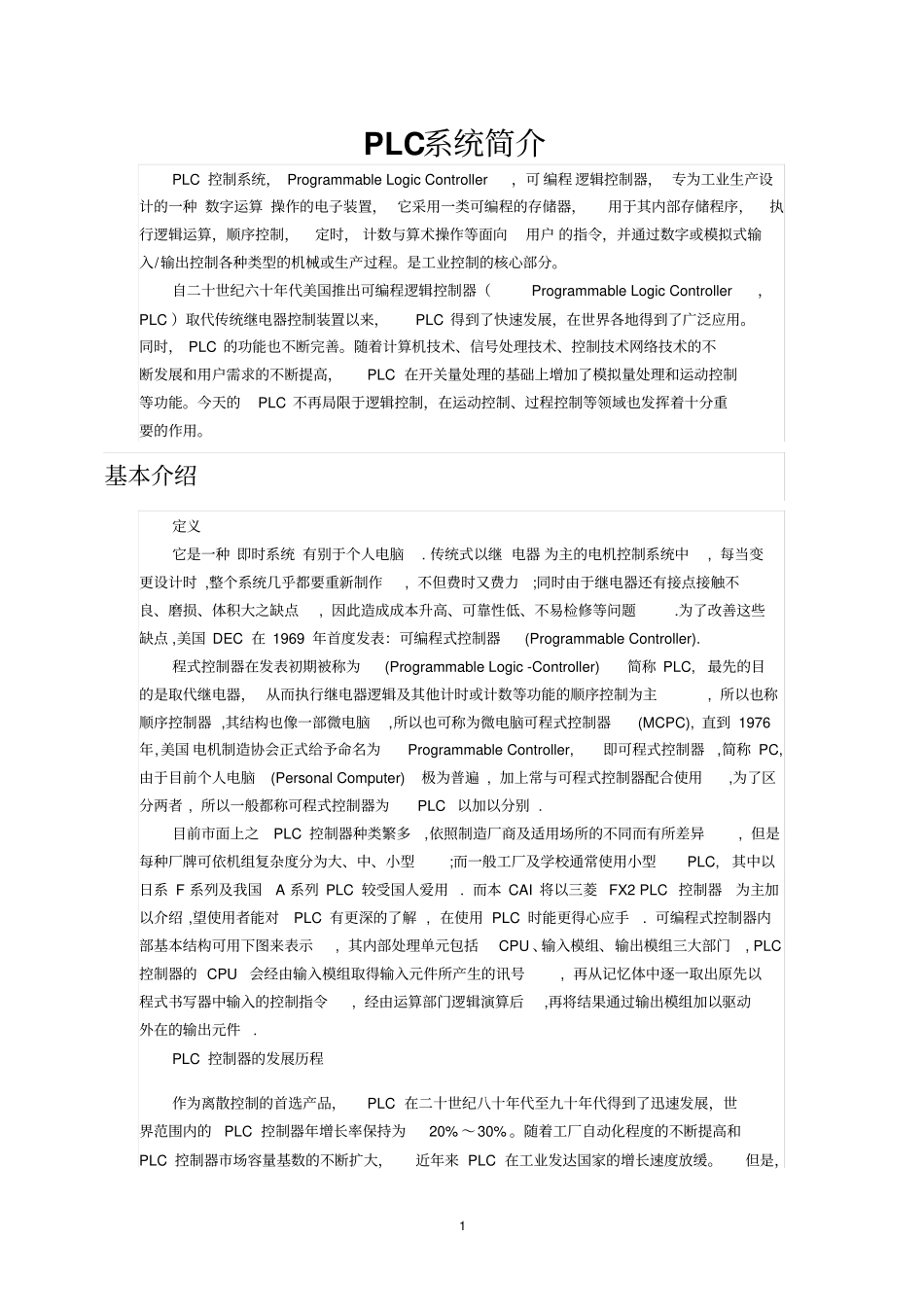

1 PLC系统简介PLC 控制系统， Programmable Logic Controller，可 编程 逻辑控制器， 专为工业生产设计的一种 数字运算 操作的电子装置， 它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时， 计数与算术操作等面向用户 的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。是工业控制的核心部分。自二十世纪六十年代美国推出可编程逻辑控制器（Programmable Logic Controller，PLC ）取代传统继电器控制装置以来，PLC 得到了快速发展，在世界各地得到了广泛应用。同时， PLC 的功能也不断完善。随着计算机技术、信号处理技术、控制技术网络技术的不断发展和用户需求的不断提高，PLC 在开关量处理的基础上增加了模拟量处理和运动控制等功能。今天的PLC 不再局限于逻辑控制，在运动控制、过程控制等领域也发挥着十分重要的作用。基本介绍定义它是一种 即时系统 有别于个人电脑 . 传统式以继 电器 为主的电机控制系统中, 每当变更设计时 ,整个系统几乎都要重新制作, 不但费时又费力;同时由于继电器还有接点接触不良、磨损、体积大之缺点, 因此造成成本升高、可靠性低、不易检修等问题.为了改善这些缺点 ,美国 DEC 在 1969 年首度发表：可编程式控制器(Programmable Controller). 程式控制器在发表初期被称为(Programmable Logic -Controller)简称 PLC, 最先的目的是取代继电器， 从而执行继电器逻辑及其他计时或计数等功能的顺序控制为主, 所以也称顺序控制器 ,其结构也像一部微电脑,所以也可称为微电脑可程式控制器(MCPC), 直到 1976年,美国 电机制造协会正式给予命名为Programmable Controller, 即可程式控制器,简称 PC,由于目前个人电脑(Personal Computer)极为普遍 , 加上常与可程式控制器配合使用,为了区分两者 , 所以一般都称可程式控制器为PLC 以加以分别 . 目前市面上之PLC 控制器种类繁多,依照制造厂商及适用场所的不同而有所差异, 但是每种厂牌可依机组复杂度分为大、中、小型;而一般工厂及学校通常使用小型PLC, 其中以日系 F 系列及我国A 系列 PLC 较受国人爱用 . 而本 CAI 将以三菱 FX2 PLC 控制器为主加以介绍 ,望使用者能对PLC 有更深的了解 , 在使用 PLC 时能更得心应手. 可编程式控制器内部基本结构可用下图来表示, 其内部处理单元包括CPU 、输入模组、输出模组三大部门, PLC控制器的 CPU 会经由...
