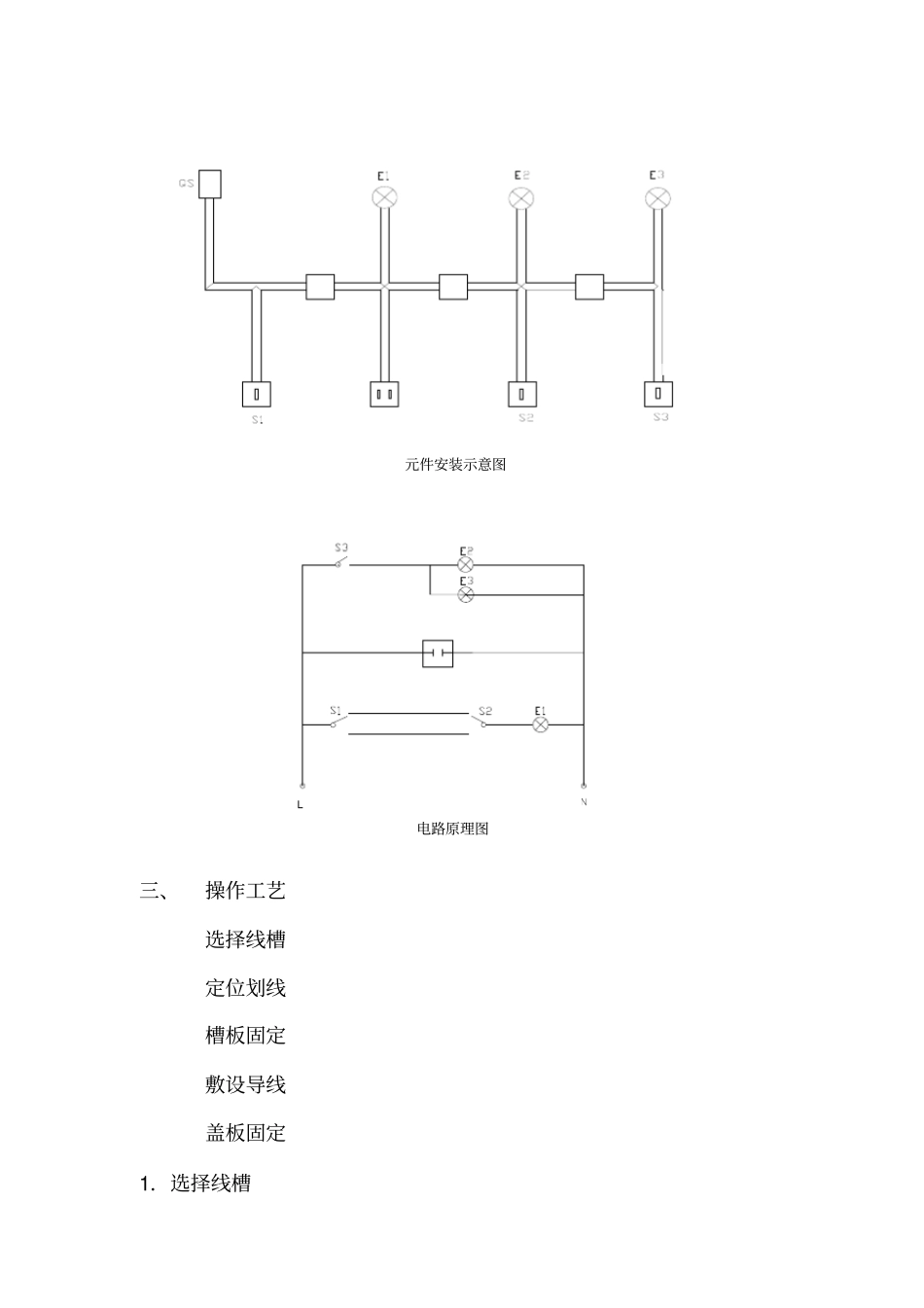

PVC 塑料线槽配线安装施工方案一、施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。在安装过程中，不应损伤建筑物或减弱建筑物的强度。2．便利 ：敷设线路时，操作要准确、简便。开关插座等装置的安装位置和高度应便于操作。3．美观： 室内配线时，应注意美观，尽量避免损坏建筑物。敷设的位置及灯具等用电备，都必须与建筑物相协调。4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用。二、施工准备1、材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件； 导线的截面应满足供电的要求和机械强度。火线——红色零线——蓝色保护线——黄绿色。在三相四线制配电系统中，中性线N 的允许载流量，不应小于线路中最大不平衡负荷电流。保护线（ PE）其中：Sp 是导体的线芯的截面（ mm2），I 是短路电流有效值（ A)，t 是在已达到允许最高持续工作温度的导体内短路电流持续作用时间(s), K 是tKISp ≥不同绝缘的计算系数。查农网运行维护及检修表9-1-4 选择截面积2.5mm2聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。配线方式通过查农网运行维护及检修表9-1-4 选择木、塑料槽板配线，它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。木槽板和塑料槽板， 它们的安装方法基本相同， 只是塑料槽板使用的环境温度不能低于－15° C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格(通常以矩形截面的长、宽来表示，弧形的用宽度表示)。2．定位划线根据电路设计施工图的要求，先在建筑物上确定并标明照明器具、插座、控制电器、配电板等电气设备的位置，并按照图纸上电路的走向划出线槽的敷设线路。 按规定划出钉铁钉的位置， 特别要注意标明导线穿墙、穿楼板、起点、转角、分枝、终点等位...
