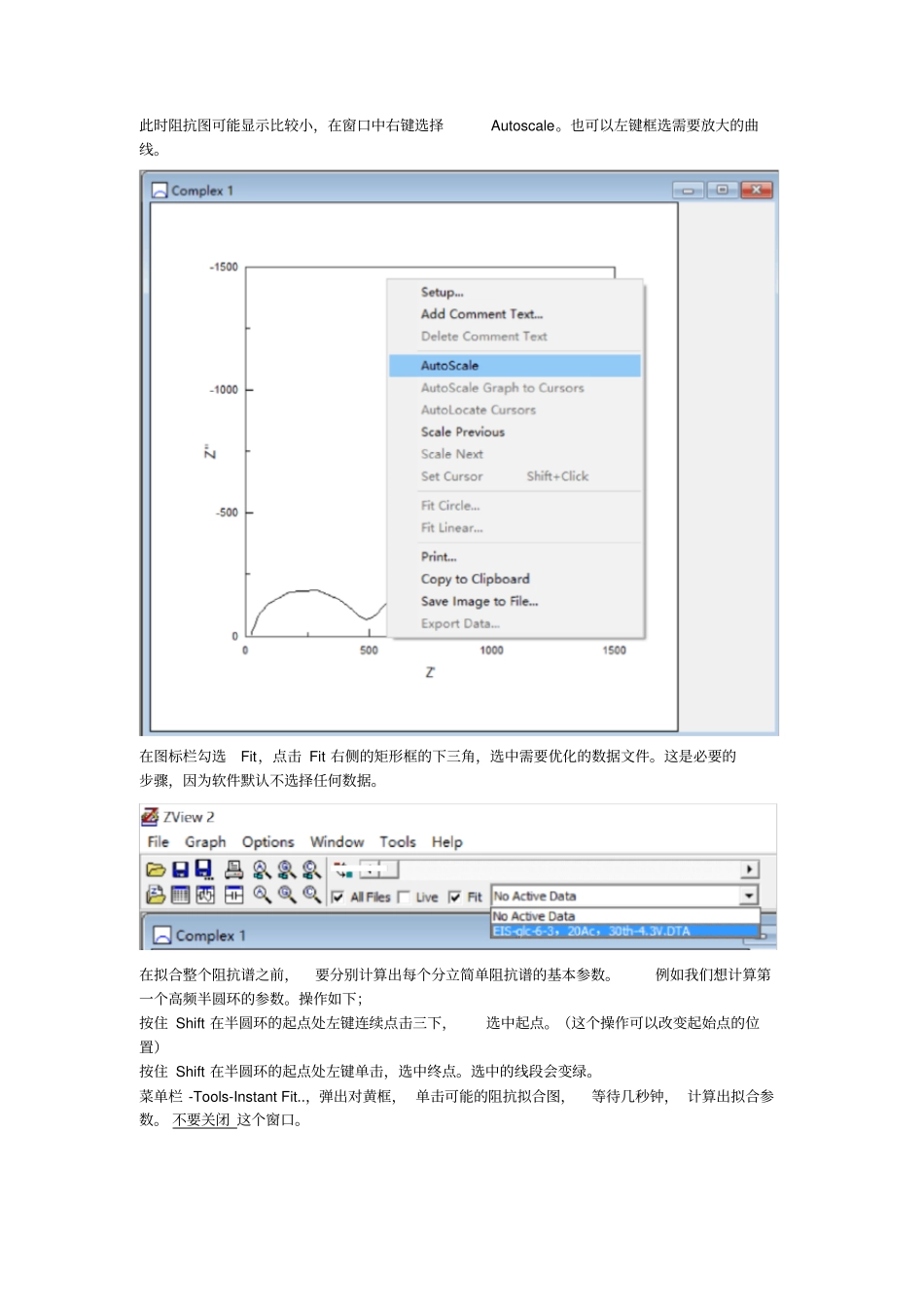

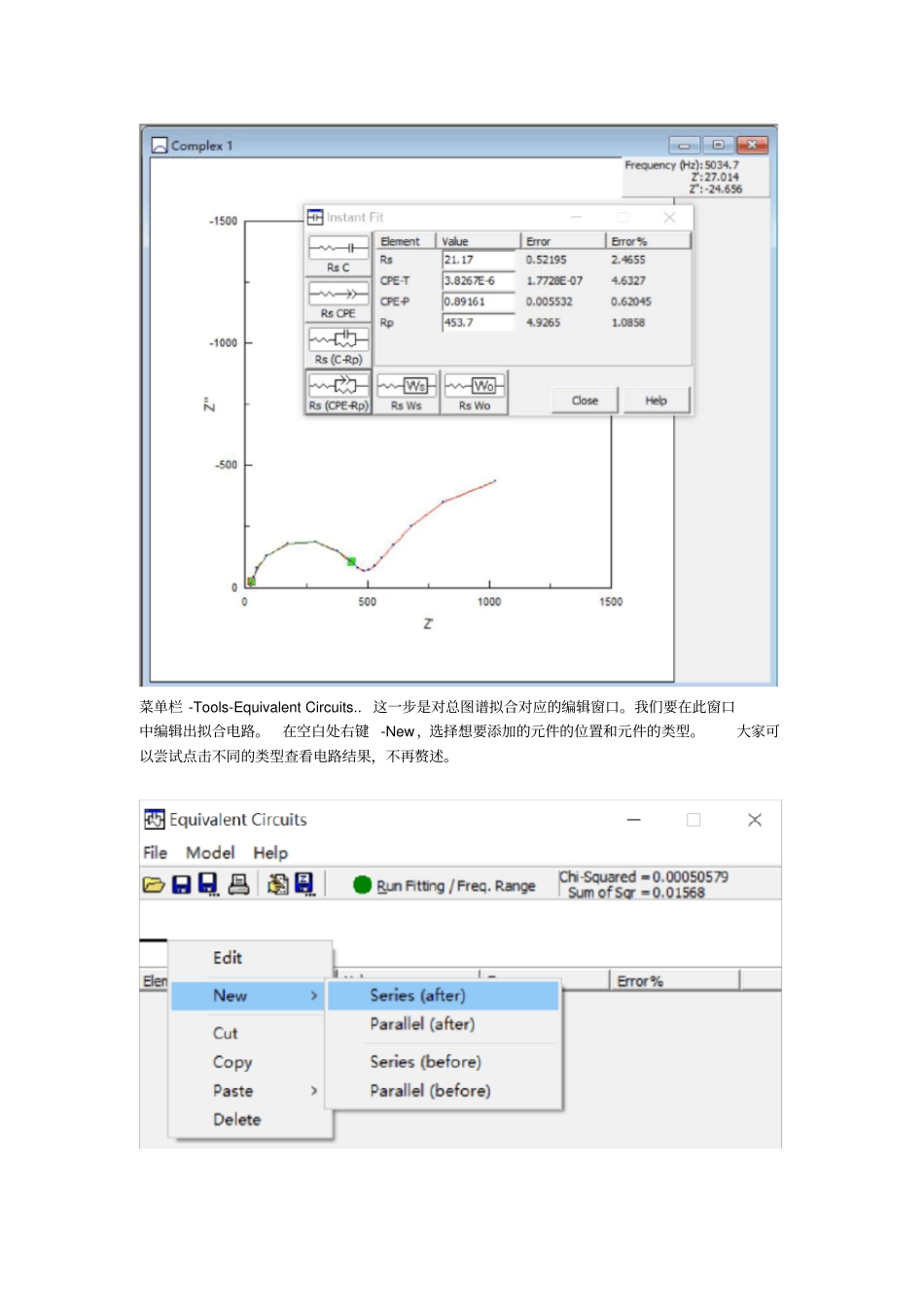

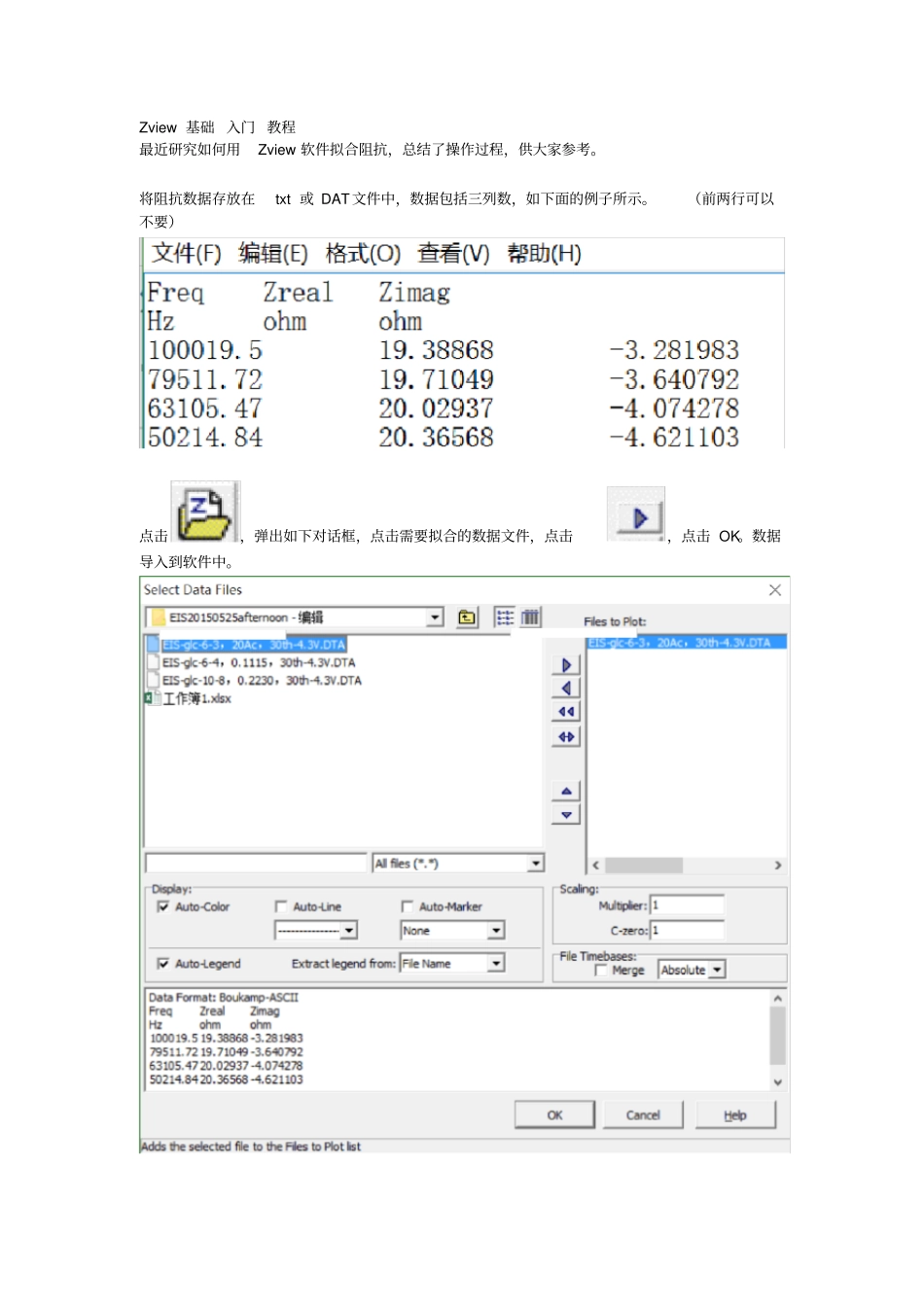

Zview 基础 入门 教程最近研究如何用Zview 软件拟合阻抗，总结了操作过程，供大家参考。将阻抗数据存放在txt 或 DAT文件中，数据包括三列数，如下面的例子所示。（前两行可以不要）点击，弹出如下对话框，点击需要拟合的数据文件，点击，点击 OK。数据导入到软件中。此时阻抗图可能显示比较小，在窗口中右键选择Autoscale。也可以左键框选需要放大的曲线。在图标栏勾选Fit，点击 Fit 右侧的矩形框的下三角，选中需要优化的数据文件。这是必要的步骤，因为软件默认不选择任何数据。在拟合整个阻抗谱之前，要分别计算出每个分立简单阻抗谱的基本参数。例如我们想计算第一个高频半圆环的参数。操作如下；按住 Shift 在半圆环的起点处左键连续点击三下，选中起点。（这个操作可以改变起始点的位置）按住 Shift 在半圆环的起点处左键单击，选中终点。选中的线段会变绿。菜单栏 -Tools-Instant Fit..，弹出对黄框， 单击可能的阻抗拟合图，等待几秒钟， 计算出拟合参数。 不要关闭 这个窗口。菜单栏 -Tools-Equivalent Circuits.. 这一步是对总图谱拟合对应的编辑窗口。我们要在此窗口中编辑出拟合电路。在空白处右键 -New，选择想要添加的元件的位置和元件的类型。大家可以尝试点击不同的类型查看电路结果，不再赘述。我们绘制出总图谱的拟合电路图后，将每一个元件的Freedom 改为 Free(+)。在 Instant Fit 窗口中，用左键点击某一个元件的拟合数值，按住左键不放拖拽到Equivalent Circuits 窗口中相应元件的Value 框中，数据即被立即粘贴了；依次把数值粘贴到相应位置。按照之前一系列的操作选中其他分立的简单阻抗谱，在Instant Fit对话框中计算出初始值，给 Equivalent Circuits 对话框的电路赋予初始值。初始值全部赋予完毕，可以关闭Instant Fit窗口了。我们现在要选中整个 待拟合图谱，操作跟之前相同。选中第一个数据和最后一个数据。拟合之前，在Equivalent Circuits 窗口的菜单栏 -Model-Edit Fit Parameters ，弹出对话框，点击Fitting 模式，点击OK。这一步很关键。点击图标栏中，等待几秒，窗口将显示拟合结果。在此窗口点击File，找到，可以拷贝拟合电路图和拟合结果。如果想要拟合后的数据，在Complex 1 窗口中右键Export Data，即可。End 总结选中需要拟合的图谱数据。灵活选中需要拟合的区间：先对总谱的分谱做模拟计算，得到数值赋予给总谱的拟合电路。保证所有元件处于Free(+)模式。选择 Fitting 模式。
