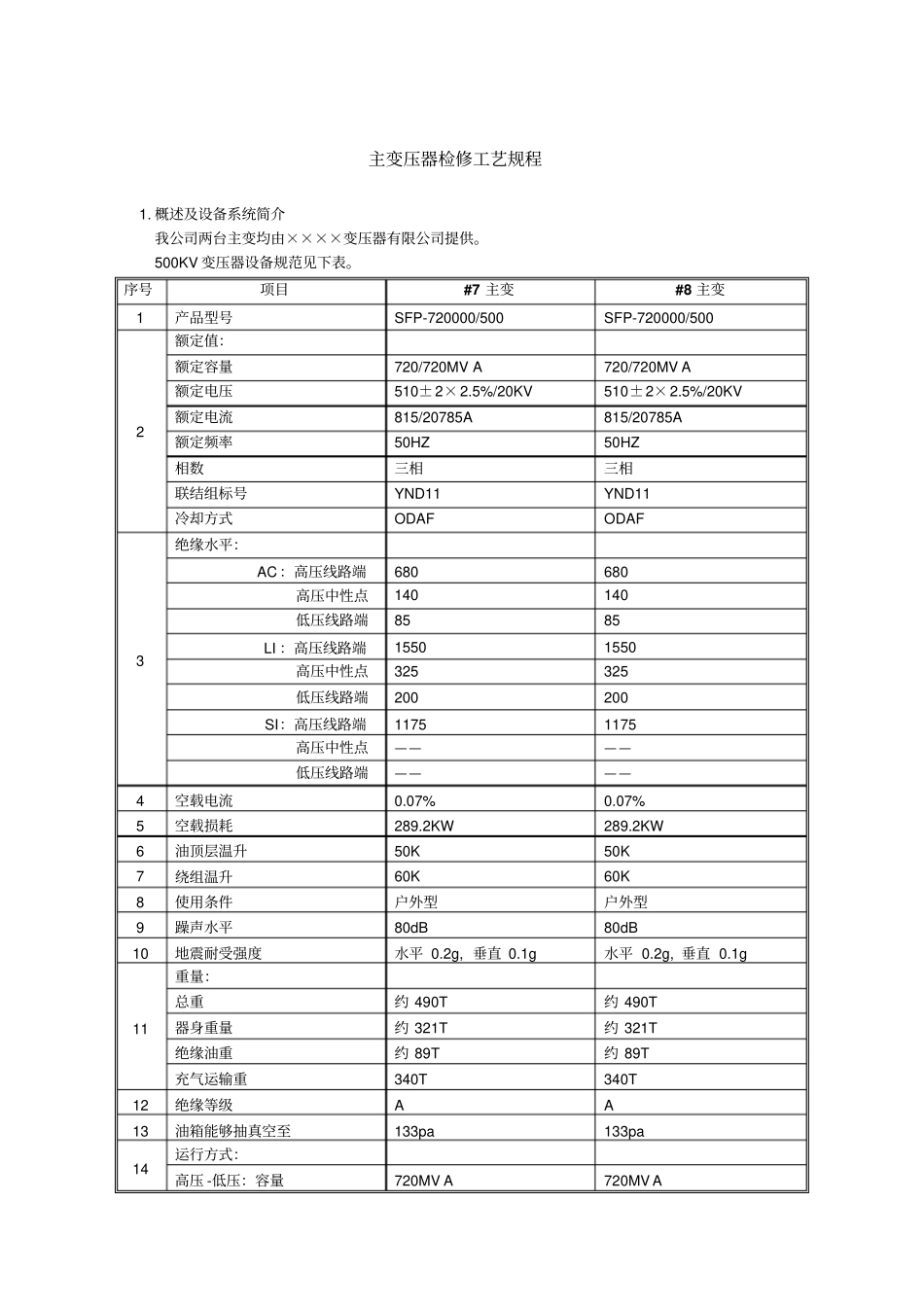

主变压器检修工艺规程1. 概述及设备系统简介我公司两台主变均由××××变压器有限公司提供。500KV 变压器设备规范见下表。序号项目#7 主变#8 主变1 产品型号SFP-720000/500 SFP-720000/500 2 额定值：额定容量720/720MV A 720/720MV A 额定电压510±2×2.5%/20KV 510±2×2.5%/20KV 额定电流815/20785A 815/20785A 额定频率50HZ 50HZ 相数三相三相联结组标号YND11 YND11 冷却方式ODAF ODAF 3 绝缘水平：AC：高压线路端680 680 高压中性点140 140 低压线路端85 85 LI ：高压线路端1550 1550 高压中性点325 325 低压线路端200 200 SI：高压线路端1175 1175 高压中性点————低压线路端————4 空载电流0.07% 0.07% 5 空载损耗289.2KW 289.2KW 6 油顶层温升50K 50K 7 绕组温升60K 60K 8 使用条件户外型户外型9 躁声水平80dB 80dB 10 地震耐受强度水平 0.2g, 垂直 0.1g 水平 0.2g, 垂直 0.1g 11 重量：总重约 490T 约 490T 器身重量约 321T 约 321T 绝缘油重约 89T 约 89T 充气运输重340T 340T 12 绝缘等级A A 13 油箱能够抽真空至133pa 133pa 14 运行方式：高压 -低压：容量720MV A 720MV A 序号项目#7 主变#8 主变负载损耗1111.7KW 1111.7KW 阻抗电压17.71（% 720MV A）17.71（% 720MV A ）15 高压线圈联接：分接开关位置连接分接电压 KV 分接电流 A 分接电压 KV 分接电流 A 1 3-4 535.5 776 535.5 776 2 2-4 522.8 795 522.8 795 3 2-5 510.0 815 510.0 815 4 1-5 497.3 836 497.3 836 5 1-6 484.5 858 484.5 858 16 尺寸（ m）：长×宽×高13.53 ± 0.1 × 8.35 ± 0.1 ×11.175±0.06 13.53 ± 0.1 × 8.35 ± 0.1 ×11.175±0.06 运输尺寸（ m）：长×宽×高（最小） 10.6×6.85×12.98 （最小） 10.6×6.85×12.98 17 附件参数：a：主变高压套管：型号500HC680 500HC680 厂家英国 Trench 公司英国 Trench 公司重量1600KG 1600KG 最小公称爬距17380mm 17380mm 局放量小于 10PC 小于 10PC 工频耐压1 分钟875KV 1 分钟875KV b：中性点套管：型号BRLW2-72.5/1250 BRLW2-72.5/1250 厂家抚顺传奇套管有限公司抚顺传奇套管有限公司最小公称爬距2010mm,(26mm/KV) 2010mm,(26mm/KV) 局放水平小于 10PC 小于 10PC 工频耐压140KV 140KV tgδ （ ...
