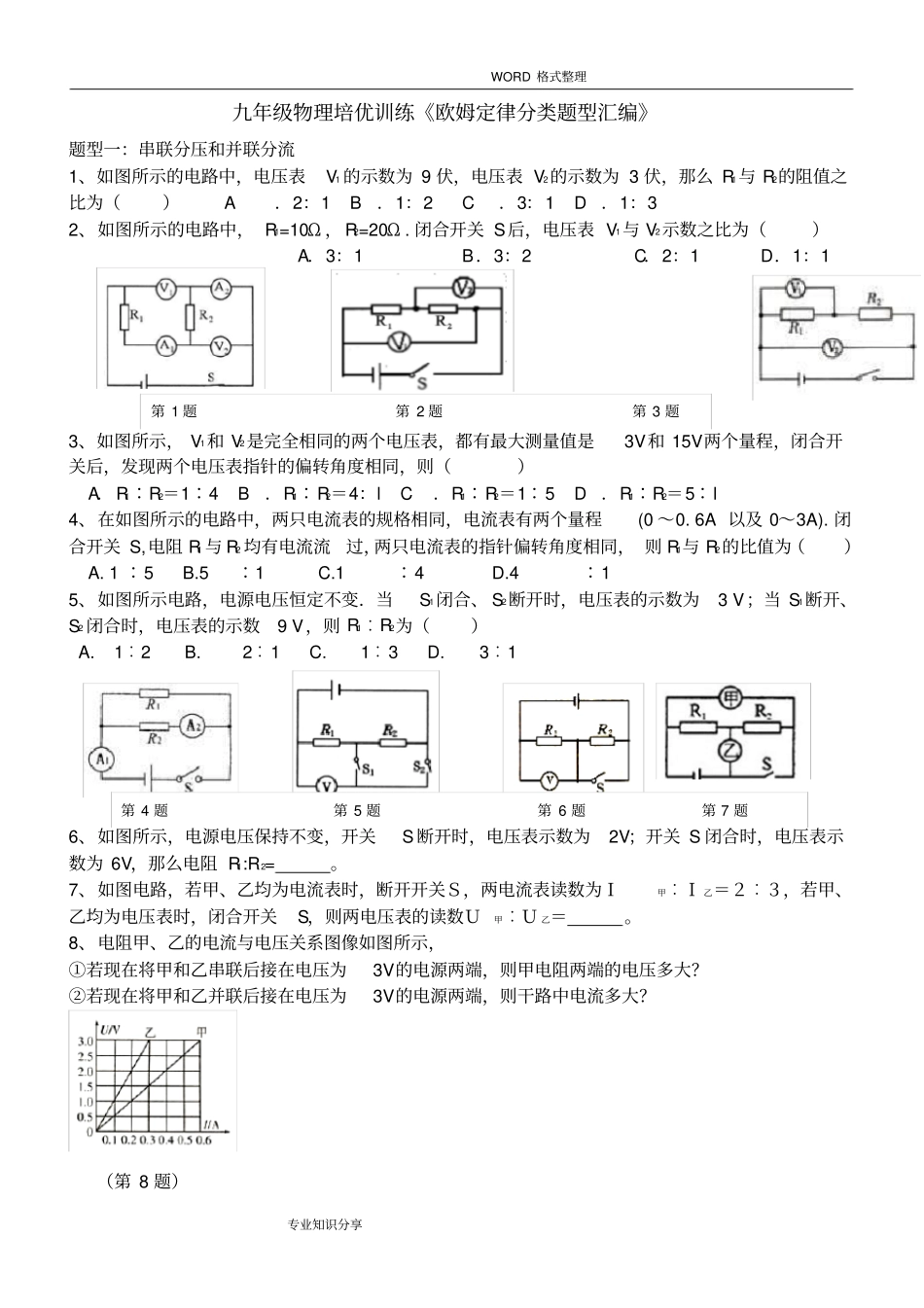

WORD 格式整理专业知识分享九年级物理培优训练《欧姆定律分类题型汇编》题型一：串联分压和并联分流1、如图所示的电路中，电压表V1 的示数为 9 伏，电压表 V2的示数为 3 伏，那么 R1与 R2的阻值之比为（） A．2：1 B．1：2 C．3：1 D．1：3 2、如图所示的电路中， R1=10Ω ， R2=20Ω . 闭合开关 S后，电压表 V1与 V2示数之比为（）A．3：1 B．3：2C．2：1 D．1：1 3、如图所示， V1和 V2是完全相同的两个电压表，都有最大测量值是3V和 15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（）A．R1∶R2＝1∶4 B．R1∶R2＝4：l C．R1∶R2＝1∶5 D．R1∶R2＝5∶l 4、在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0 ～0. 6A 以及 0～3A). 闭合开关 S,电阻 R1 与 R2 均有电流流过，两只电流表的指针偏转角度相同， 则 R1与 R2的比值为（）A. 1 ∶5 B.5∶1 C.1∶4 D.4∶1 5、如图所示电路，电源电压恒定不变．当S1闭合、 S2断开时，电压表的示数为3 V；当 S1断开、S2 闭合时，电压表的示数9 V，则 R1︰R2为（） A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰16、如图所示，电源电压保持不变，开关S 断开时，电压表示数为2V；开关 S 闭合时，电压表示数为 6V，那么电阻 R1:R2= 。7、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ 乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ 乙＝。8、电阻甲、乙的电流与电压关系图像如图所示，①若现在将甲和乙串联后接在电压为3V的电源两端，则甲电阻两端的电压多大？②若现在将甲和乙并联后接在电压为3V的电源两端，则干路中电流多大？（第 8 题）第 1 题第 2 题第 3 题第 4 题第 5 题第 6 题第 7 题WORD 格式整理专业知识分享题型二：动态电路分析1、如图，当滑片 P向下滑的过程中，电流表和电压表的变化情况是（）A.电流表的读数变大，电压表的读数变大B.电流表的读数变大，电压表的读数变小C.电流表的读数变小，电压表的读数变大D.电流表的读数变小，电压表的读数变小 (第 1 题图) （第 2 题图）（第 3 题图）2、如图 1 所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P 向左移动时（）A、电流表示数变大，电压表示数变大 B、电流表示数变小，电压表示数变小C、电流表示数变大，电压表示数变小 D、电流表示数变小，电压...
