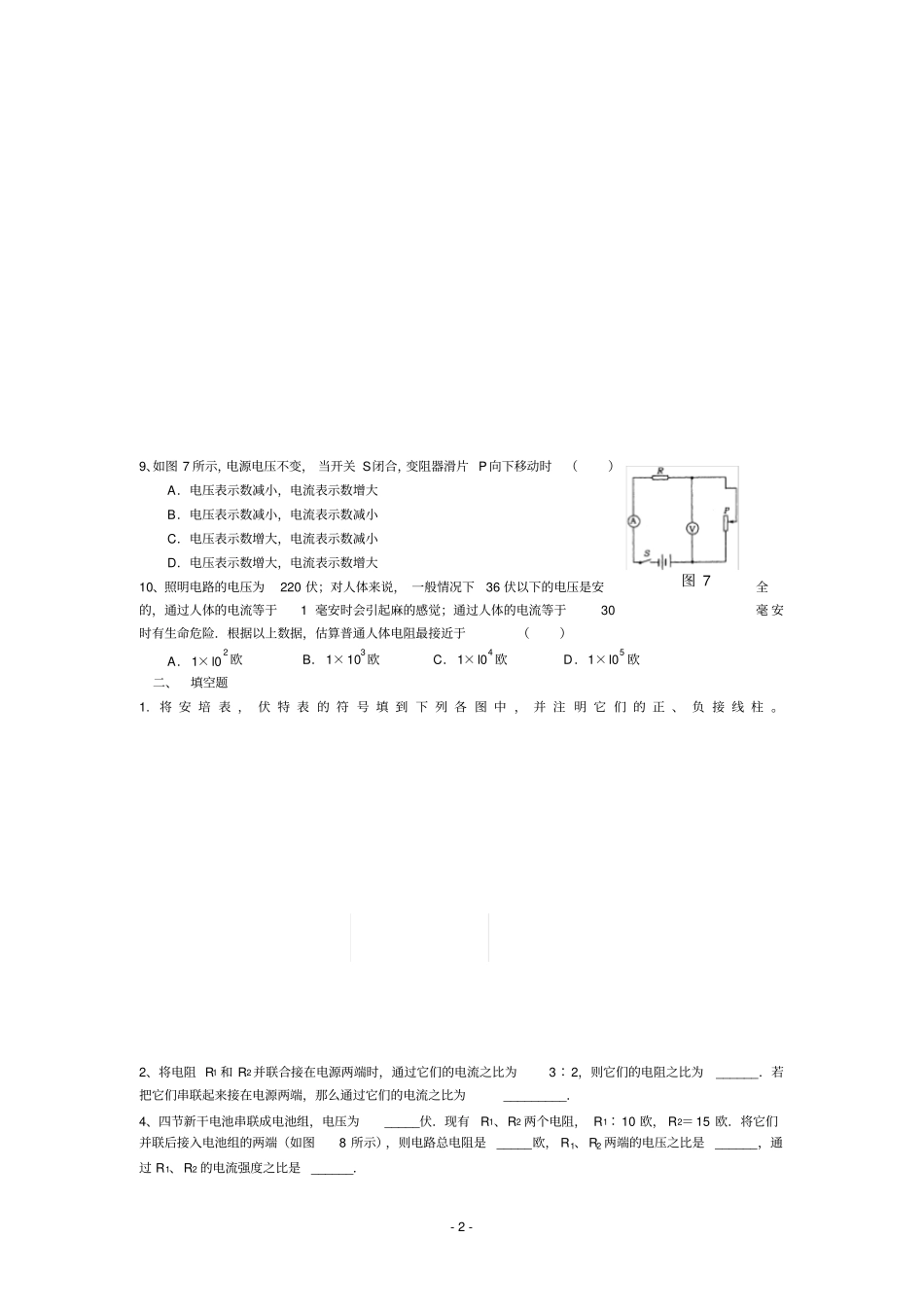

- 1 - 图 6 电学综合练习题1、如图 1 所示电路,当滑片P 向左滑动时,电表读数的变化是()A.电压表读数增大电流表读数增大B.电压表读数减小电流表读数增大C.电压表读数不变电流表读数不变D.电压表读数增大电流表读数不变2、如图 2 所示电路,电源电压不变,闭合开关S 后,灯 Ll、L 2,都亮了.过一会儿,其中一盏灯突然灭了,但电流表、电压表的读数都不变,发生这一现象的原因可能是()A.灯 L 1 短路B.灯 L 1断路C.灯 L2 短路D.灯 L2 断路4、在如图 3 所示的电路中, 当闭合开关S后, 发现两灯都不亮,电流表的指针几乎指在 “0”刻度线不动, 电压表指针则有明显偏转,该电路中的故障可能是() A.电流表坏了B.灯泡 Ll 的灯丝断了C.两个灯泡都断路D.灯泡 L2 的灯丝断了5、在如图 4 所示的电路中, 电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片 P 由中点向右移动时,下列判断中正确的是A.电流表和电压表的示数都增大B.电流表和电压表的示数都减小C.电流表和示数减小,电压表的示数增大D.电流表和示数减小,电压表的示数不变6、如图5 所示,电源电压保持不变,为使电流表的示数略有增加,则给R0()A .串联一个比R0 小得多的电阻B.串联一个比R0 大得多的电阻C.并联一个比R0 小得多的电阻D.并联一个比R0 大得多的电阻7、如图 6 电路中,电源电压不变,闭合开关S,电路正常工作一段时间后,发现电压表示数明显变大,则()A.电阻 R 可能开路B.电阻及可能短路C.灯 L 可能开路D.灯 L 亮度可能不变8、如图 4-4 所示,电源电压U 不变, R1R3 K 闭合时,下列说法正确的是A. 安培表示数变大,伏特表示数变小B. 安培表示数变大,伏特表示数不变图 1 图 2 图 3 图 4 图 5 - 2 - 9、如图 7 所示,电源电压不变, 当开关 S闭合,变阻器滑片 P 向下移动时()A.电压表示数减小,电流表示数增大B.电压表示数减小,电流表示数减小C.电压表示数增大,电流表示数减小D.电压表示数增大,电流表示数增大10、照明电路的电压为220 伏;对人体来说, 一般情况下36 伏以下的电压是安全的,通过人体的电流等于1 毫安时会引起麻的感觉;通过人体的电流等于30毫 安时有生命危险.根据以上数据,估算普通人体电阻最接近于()A. 1× l02 欧B. 1× 103 欧C. 1× l04 欧D.1× l05 欧二、填空题1. 将 安 培 表 , 伏 特 ...
