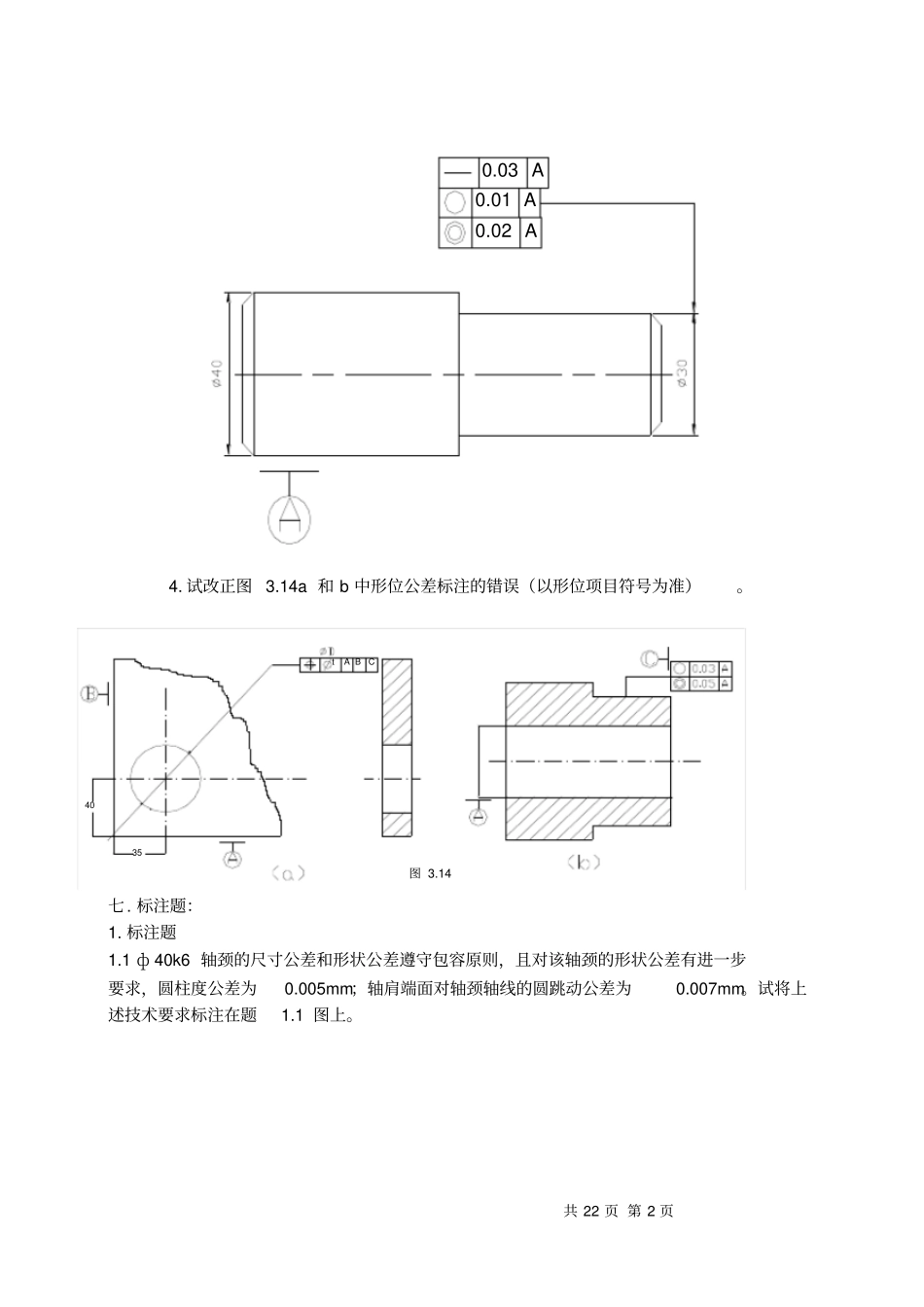

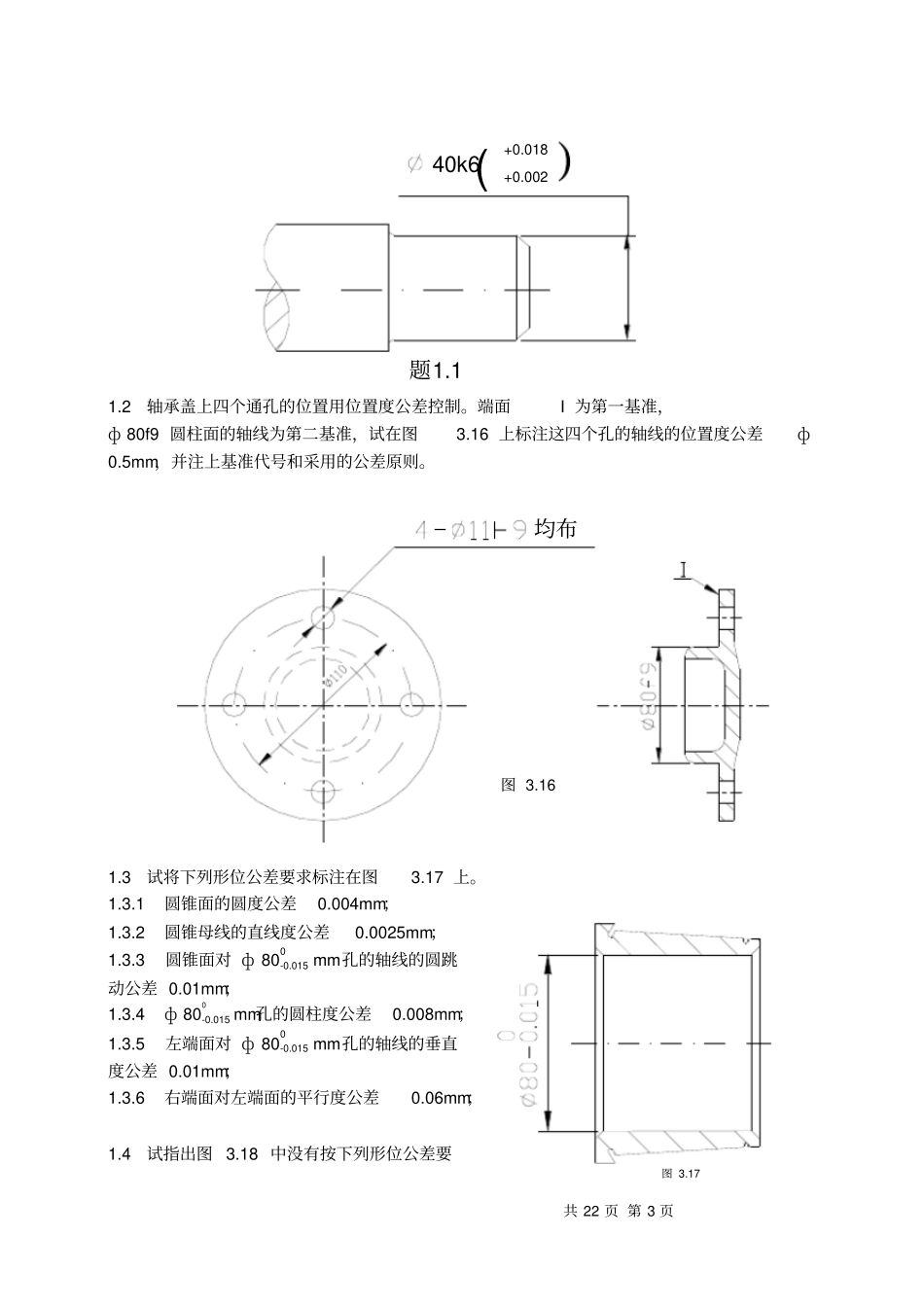

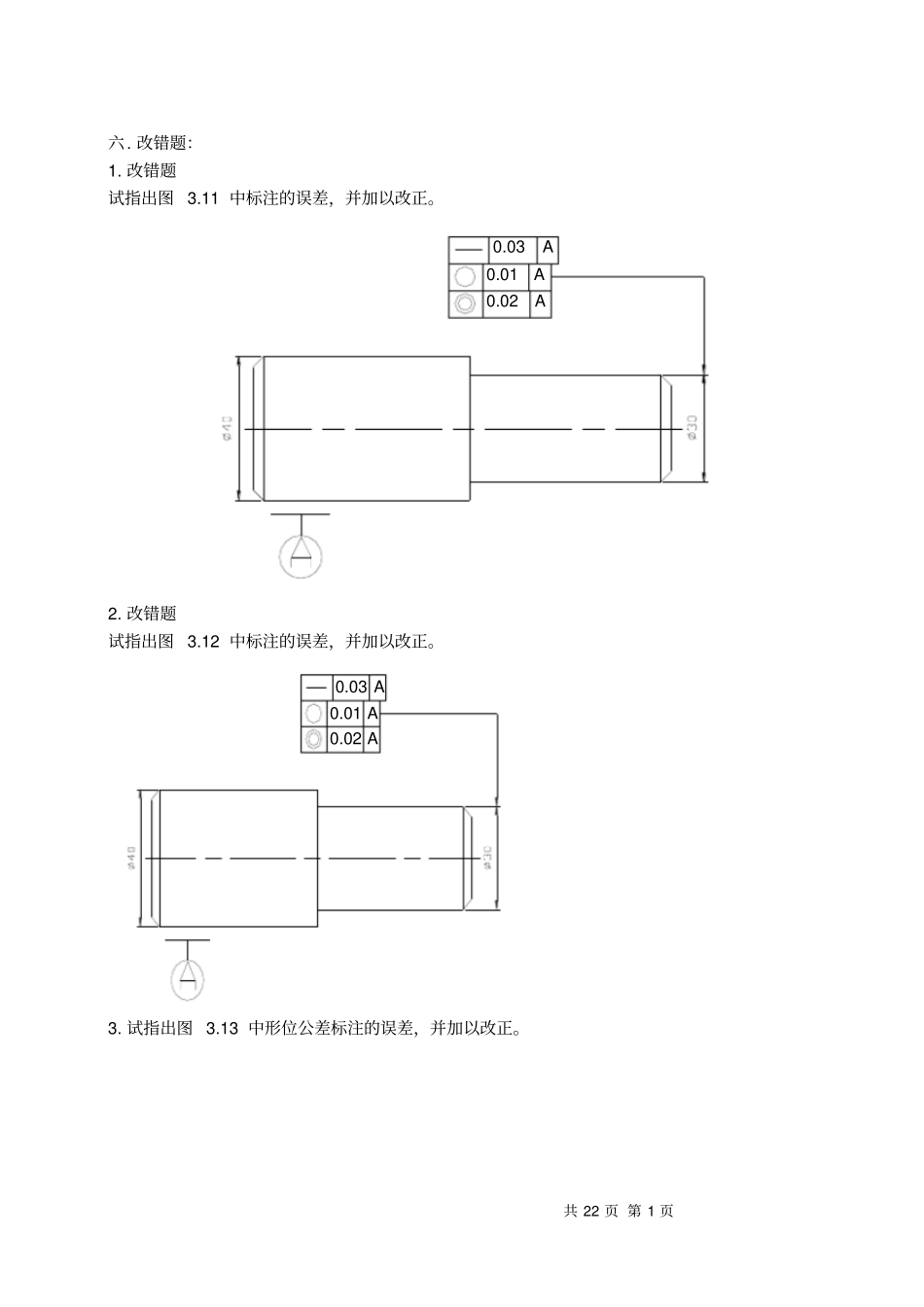

共 22 页 第 1 页六. 改错题：1. 改错题试指出图 3.11 中标注的误差，并加以改正。0.03A0.01A0.02A2. 改错题试指出图 3.12 中标注的误差，并加以改正。0.03 A0.01 A0.02 A3. 试指出图 3.13 中形位公差标注的误差，并加以改正。共 22 页 第 2 页0.03 A0.01 A0.02 A4. 试改正图 3.14a 和 b 中形位公差标注的错误（以形位项目符号为准）。七. 标注题：1. 标注题1.1 ф 40k6 轴颈的尺寸公差和形状公差遵守包容原则，且对该轴颈的形状公差有进一步要求，圆柱度公差为0.005mm；轴肩端面对轴颈轴线的圆跳动公差为0.007mm。试将上述技术要求标注在题1.1 图上。3540tA BC图 3.14共 22 页 第 3 页1.2 轴承盖上四个通孔的位置用位置度公差控制。端面I 为第一基准，ф 80f9 圆柱面的轴线为第二基准，试在图3.16 上标注这四个孔的轴线的位置度公差ф0.5mm，并注上基准代号和采用的公差原则。均布图 3.161.3 试将下列形位公差要求标注在图3.17 上。1.3.1 圆锥面的圆度公差0.004mm；1.3.2 圆锥母线的直线度公差0.0025mm；1.3.3 圆锥面对 ф 800 -0.015 mm孔的轴线的圆跳动公差 0.01mm；1.3.4 ф 800 -0.015 mm孔的圆柱度公差0.008mm；1.3.5 左端面对 ф 800 -0.015 mm孔的轴线的垂直度公差 0.01mm；1.3.6 右端面对左端面的平行度公差0.06mm；1.4 试指出图 3.18 中没有按下列形位公差要40k6题1.1( +0.018+0.002图 3.17共 22 页 第 4 页求标注的错误，并加以改正。1.4.1 圆锥面 A的轴线对圆柱面B的轴线的同轴度公差为ф 0.02mm；1.4.2 圆柱面 B的轴线的直线度公差为ф 0.01mm；1.4.3 圆柱面 C对圆柱面 B 轴线的圆跳动公差为0.03mm。BCBA图 3.182. 将图 3.19a 中标注的错误找出，并改正标注在图3.19b 上。b图 3.193． 标注题将下列技术要求标注在图 3.20 上：3.1 ф d 圆柱面的尺寸为 ф 300 -0.025 mm，采用包容原则。3.2 ф D圆柱面的尺寸为 ф 500 -0.039 mm，采用独立原则。3.3 ф d 表面粗糙度的 最 大 允 许 值Ra=1.25 μm；ф D表面粗糙度的最大允许值Ra=2μm。图 3.20共 22 页 第 5 页3.4 键槽侧面对 ф D轴线的对称度公差为0.02 μm。3.5 ф D 圆柱面对 ф d 轴线的径向圆跳动量不超过0.03mm；轴肩端平面对ф d 轴线的端面圆跳动量不超过0.05mm。3.6 ф d 圆柱度公差为0.006mm。4. 图样标注与分析题4.1...
