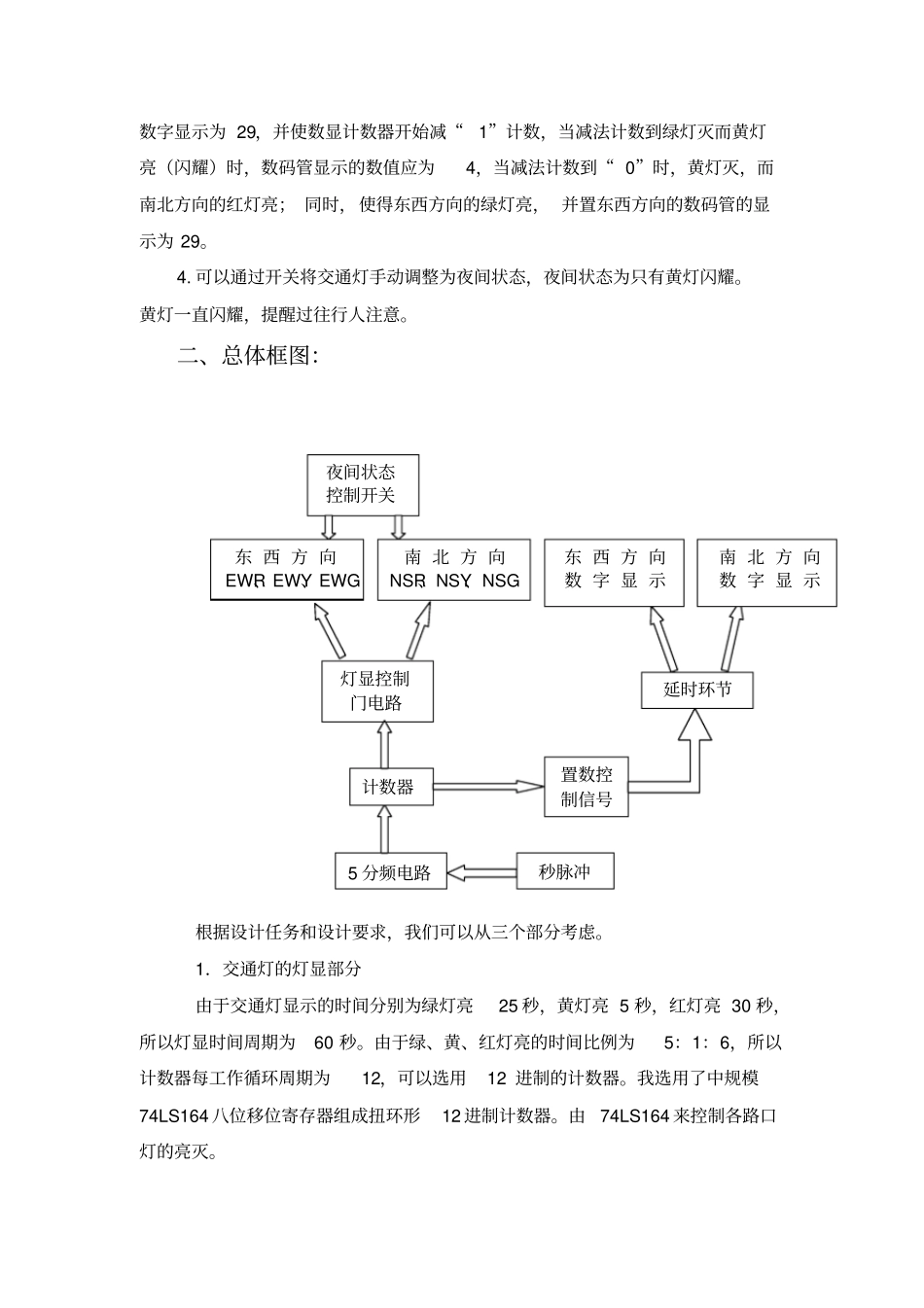

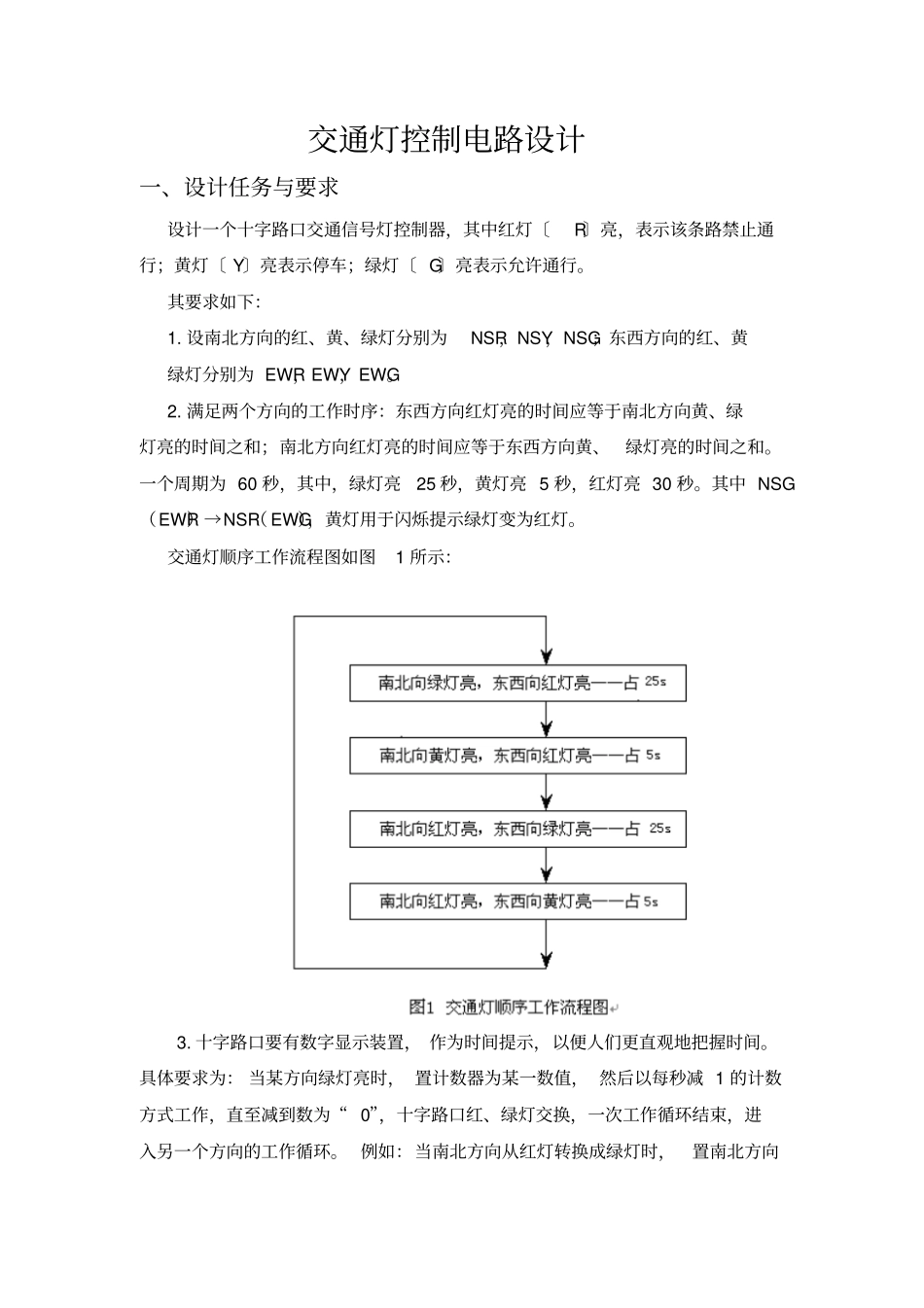

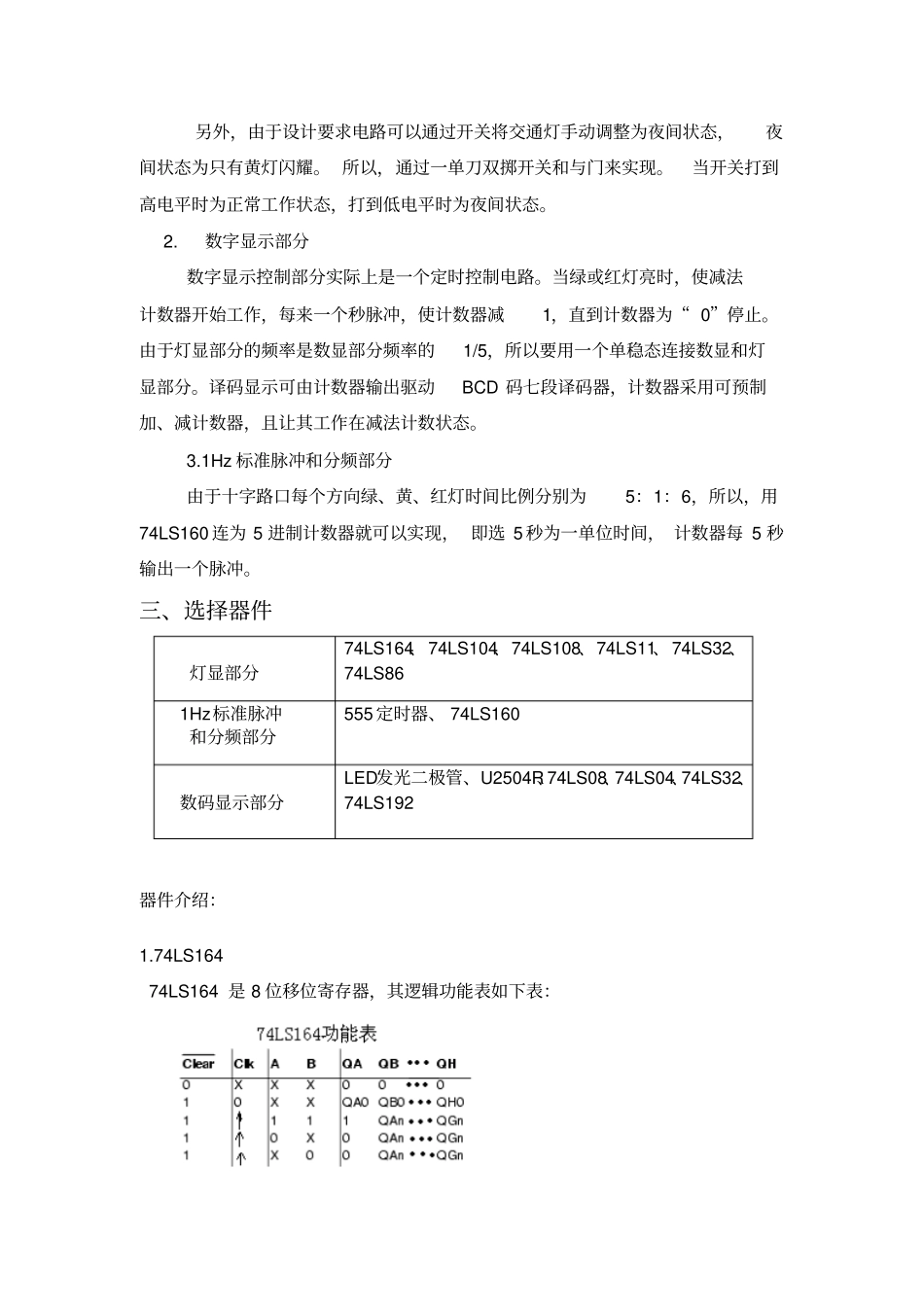

交通灯控制电路设计一、设计任务与要求设计一个十字路口交通信号灯控制器，其中红灯〔R〕亮，表示该条路禁止通行；黄灯〔 Y〕亮表示停车；绿灯〔 G〕亮表示允许通行。其要求如下：1. 设南北方向的红、黄、绿灯分别为NSR，NSY，NSG；东西方向的红、黄绿灯分别为 EWR，EWY，EWG。2. 满足两个方向的工作时序：东西方向红灯亮的时间应等于南北方向黄、绿灯亮的时间之和；南北方向红灯亮的时间应等于东西方向黄、绿灯亮的时间之和。一个周期为 60 秒，其中，绿灯亮25 秒，黄灯亮 5 秒，红灯亮 30 秒。其中 NSG（EWR）→NSR（ EWG），黄灯用于闪烁提示绿灯变为红灯。交通灯顺序工作流程图如图1 所示：3. 十字路口要有数字显示装置， 作为时间提示，以便人们更直观地把握时间。具体要求为： 当某方向绿灯亮时， 置计数器为某一数值， 然后以每秒减 1 的计数方式工作，直至减到数为“ 0”，十字路口红、绿灯交换，一次工作循环结束，进入另一个方向的工作循环。 例如：当南北方向从红灯转换成绿灯时，置南北方向数字显示为 29，并使数显计数器开始减“1”计数，当减法计数到绿灯灭而黄灯亮（闪耀）时，数码管显示的数值应为4，当减法计数到“ 0”时，黄灯灭，而南北方向的红灯亮； 同时，使得东西方向的绿灯亮， 并置东西方向的数码管的显示为 29。4. 可以通过开关将交通灯手动调整为夜间状态，夜间状态为只有黄灯闪耀。黄灯一直闪耀，提醒过往行人注意。二、总体框图：根据设计任务和设计要求，我们可以从三个部分考虑。1．交通灯的灯显部分由于交通灯显示的时间分别为绿灯亮25 秒，黄灯亮 5 秒，红灯亮 30 秒，所以灯显时间周期为60 秒。由于绿、黄、红灯亮的时间比例为5：1：6，所以计数器每工作循环周期为12，可以选用12 进制的计数器。我选用了中规模74LS164 八位移位寄存器组成扭环形12 进制计数器。由74LS164 来控制各路口灯的亮灭。夜间状态控制开关5 分频电路灯显控制门电路计数器置数控制信号延时环节秒脉冲东 西 方 向数 字 显 示东 西 方 向EWR、EWY、EWG 南 北 方 向NSR、NSY、NSG 南 北 方 向数 字 显 示另外，由于设计要求电路可以通过开关将交通灯手动调整为夜间状态，夜间状态为只有黄灯闪耀。 所以，通过一单刀双掷开关和与门来实现。当开关打到高电平时为正常工作状态，打到低电平时为夜间状态。 2.数字显示部分数字显示控制部分实际上是一个定时控制电路。当绿或红灯...
