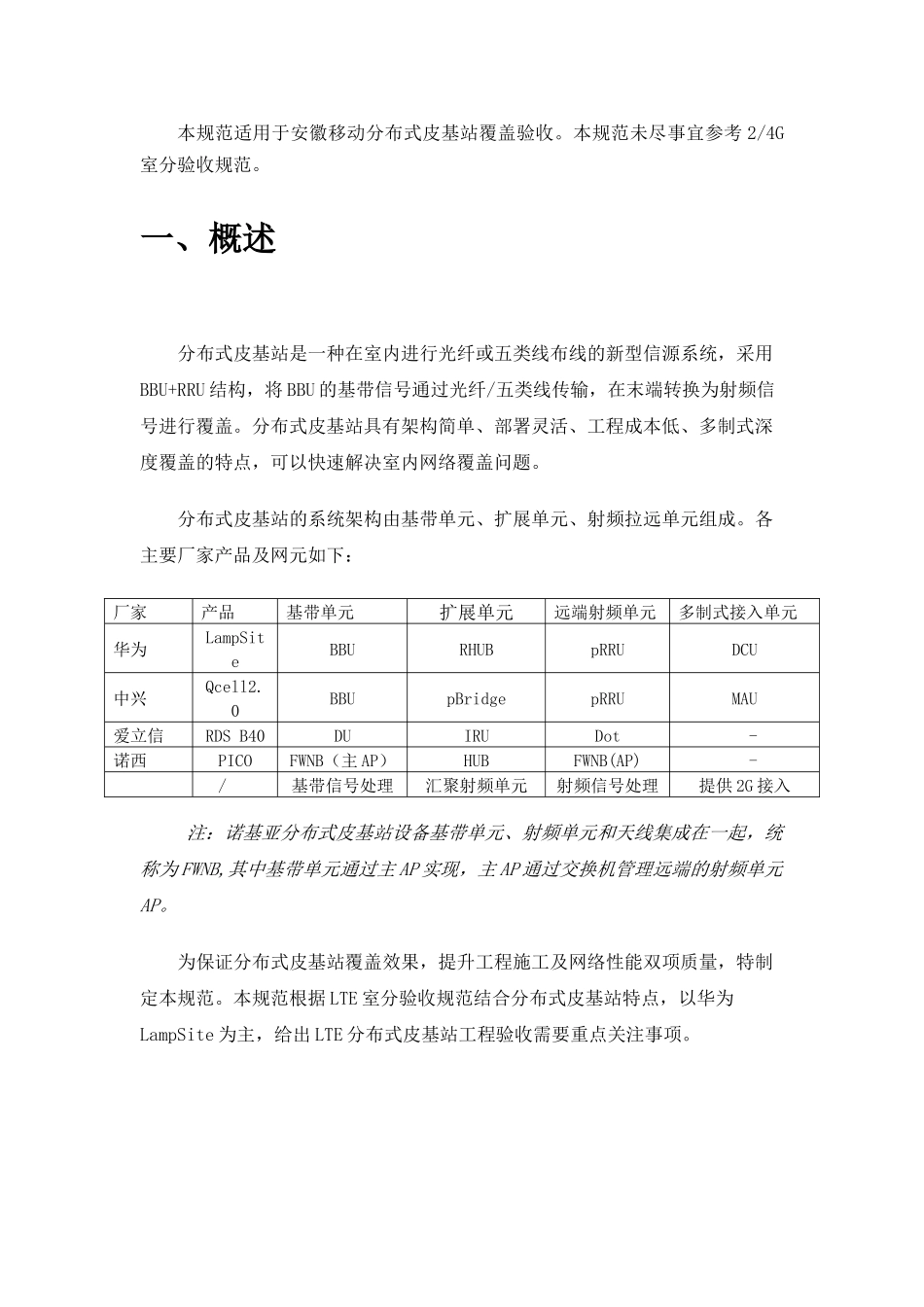

分布式皮基站验收规范安徽移动2016年11月本规范适用于安徽移动分布式皮基站覆盖验收。本规范未尽事宜参考2/4G室分验收规范。一、概述分布式皮基站是一种在室内进行光纤或五类线布线的新型信源系统,采用BBU+RRU结构,将BBU的基带信号通过光纤/五类线传输,在末端转换为射频信号进行覆盖。分布式皮基站具有架构简单、部署灵活、工程成本低、多制式深度覆盖的特点,可以快速解决室内网络覆盖问题。分布式皮基站的系统架构由基带单元、扩展单元、射频拉远单元组成。各主要厂家产品及网元如下:厂家产品基带单元扩展单元远端射频单元多制式接入单元华为LampSiteBBURHUBpRRUDCU中兴Qcell2.0BBUpBridgepRRUMAU爱立信RDSB40DUIRUDot-诺西PICOFWNB(主AP)HUBFWNB(AP)-/基带信号处理汇聚射频单元射频信号处理提供2G接入注:诺基亚分布式皮基站设备基带单元、射频单元和天线集成在一起,统称为FWNB,其中基带单元通过主AP实现,主AP通过交换机管理远端的射频单元AP。为保证分布式皮基站覆盖效果,提升工程施工及网络性能双项质量,特制定本规范。本规范根据LTE室分验收规范结合分布式皮基站特点,以华为LampSite为主,给出LTE分布式皮基站工程验收需要重点关注事项。二、验收简介安徽公司根据实际验收需求,分别从资管核查、网管核查、现场测试、施工工艺核查四方位综合入手对室分LTE基站进行把关验收,重点把控5项关键点:网管验收、资管验收、天线验收、远近端工艺验收、测试指标验收。三、验收规范要求(一)资管验收:比较录入资管室分小区信息与设计、现场是否一致,包括(RHUB数量,RHUB覆盖区域,PRRU安装位置,小区经纬度),验收不合格,交由集成商进行整改,直至问题整改闭环,验收合格。验收内容资管录入情况设计方案现场检查情况是否一致验收情况RHUB数量RHUB覆盖区域PRRU安装位置PRRU数量经纬度(二)网管验收:分为告警验收、网管小区指标验收。告警验收:通过网管核查地铁小区的实时告警,是否存在影响网络性能指标类及RRU退服类告警,现场验证告警是否正常上传至OMC,网管设备数量与现场是否一致。网管指标验收:以天为粒度,取小区最近三天指标,无线接通率大于等于99.5%,掉线率小于等于0.5%,切换成功率大于等于99%;取最近两天凌晨02:00上行PRB干扰电平均值小于-110dbm;MR(RSRP采样点小于-110dbm)占比小于10%。(三)天线验收:天线口输出功率测试,按照如下规范进行测试。测试项目天线口输出功率测试测试环境按照设计图纸进行测试,测试的点位原则上不少于总点位的10%,且满足:1、每个RRU覆盖范围内至少抽测一个天线点位以上;2、必须涵盖公共区域和独立区域(大厅和会议室)。测试仪表1、测试终端一部,频谱仪或功率计一部。测试步骤1、将天下拧下,直接连接频谱仪或者功率计,读取LTE的信号强度;2、天线正下方(1米处)下进行测试,读取测试终端的RSRP。测试输出1、天线口输出功率;2、终端接收的RSRP;3、天线点位核查结果。结果分析天线口输出功率与设计方案一致性参考标准:差异不超过3dB,天线正下方一米处RSRP要求大于等于-65至70dbm,天线口输出功率测试合格率必须100%。(四)远近端工艺验收:本部分基于华为LampSite,其他厂家可比对使用。其他厂家产品在工艺验收中需特别注意事项单独说明。验收项目验收内容是否合格验收情况远近端工艺验收远端设备安装工艺接电是否规范走线是否规范各类标签是否规范1.远端设备安装工艺(1)RHUB安装工艺要求RHUB设备面板不得朝上安装,且RHUB上方和下方禁止安装和使用易燃物品;在PSU模块风扇进风口正前方的350mm维护空间内不得有任何障碍物。RHUB若安装在19英寸机柜、机架或机箱中,安装间距不小于1U。RHUB贴墙放置时,面板需与水平地面保持垂直放置,且PSU模块位于RHUB面板的下方。RHUB必须可靠接地。(2)pRRU安装工艺要求根据不同的安装环境,pRRU可安装在室内墙面、室内天花板、吊顶扣板上,也可以固定在室内金属桅杆、龙骨上,禁止将pRRU安装在铝扣板和非标准龙骨上。pRRU不能接地,如果pRRU接地而与此pRRU互联的RHUB没有接地,可能会导致pRRU无法上电。禁止将设备安装在强热源设备旁边,pRRU与白炽灯的距离...
