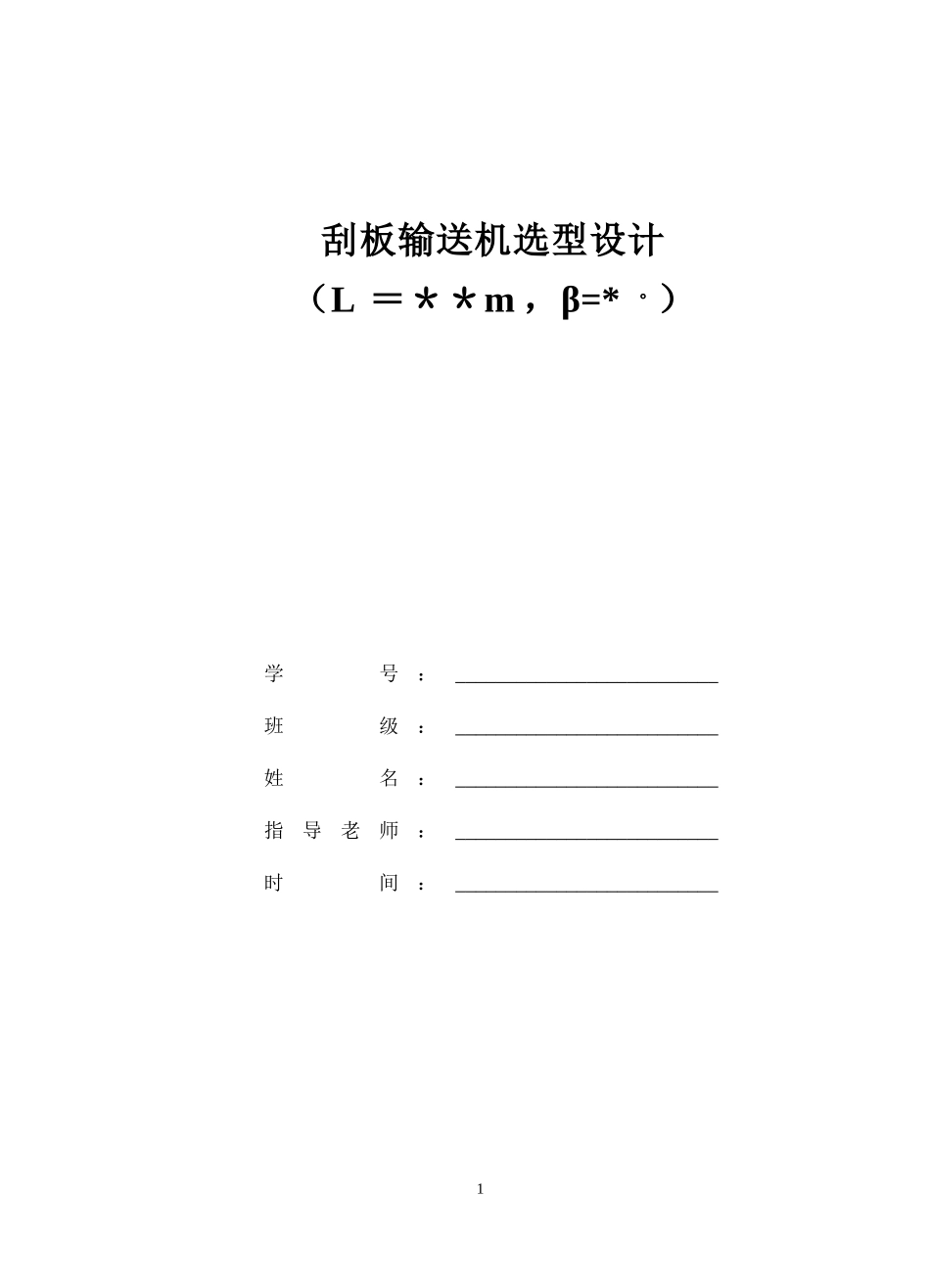

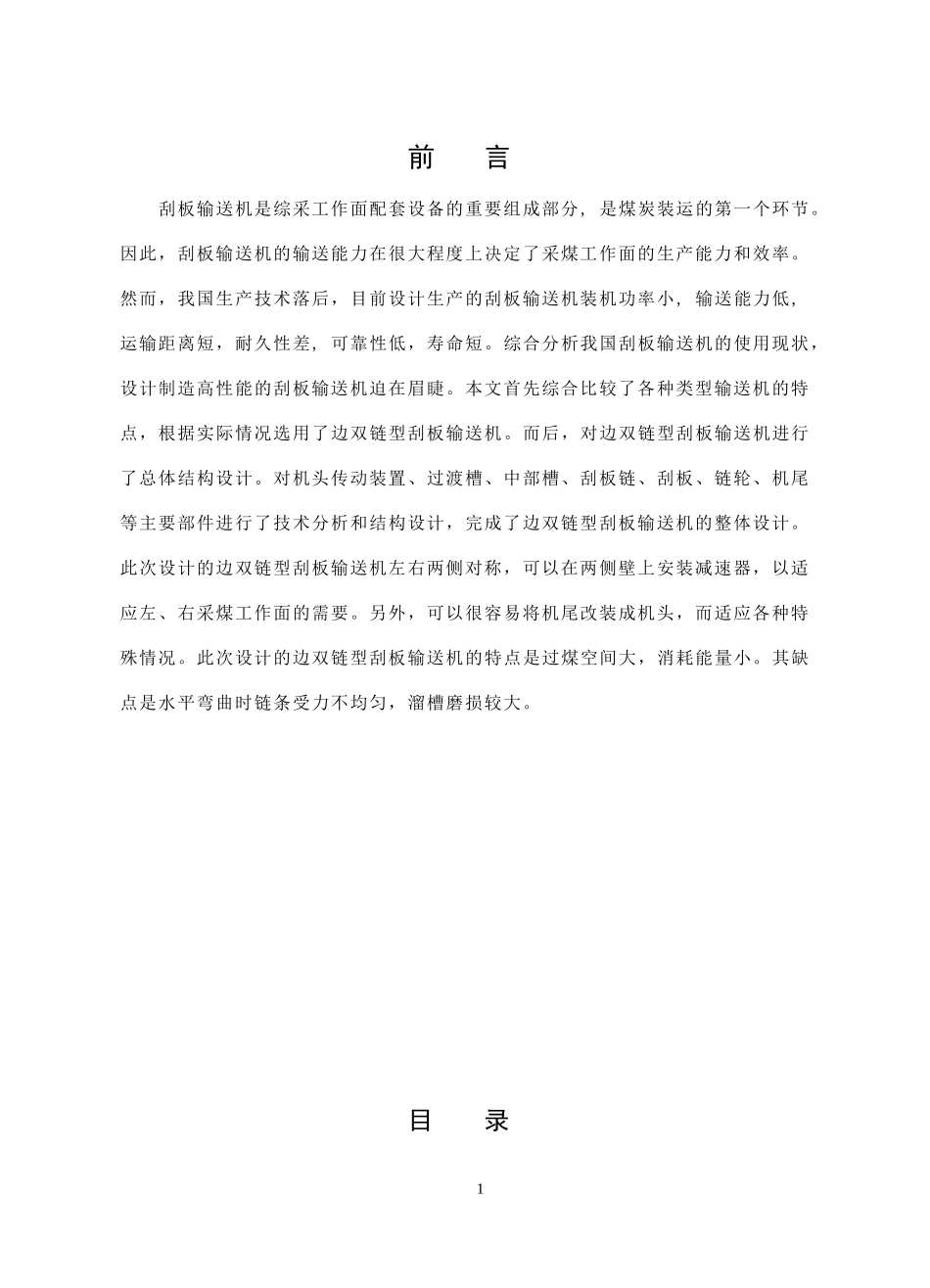

刮板输送机选型设计（L＝＊＊m，β=*。）学号：__________________________班级：__________________________姓名：__________________________指导老师：__________________________时间：__________________________1前言刮板输送机是综采工作面配套设备的重要组成部分,是煤炭装运的第一个环节。因此，刮板输送机的输送能力在很大程度上决定了采煤工作面的生产能力和效率。然而，我国生产技术落后，目前设计生产的刮板输送机装机功率小,输送能力低,运输距离短，耐久性差,可靠性低，寿命短。综合分析我国刮板输送机的使用现状，设计制造高性能的刮板输送机迫在眉睫。本文首先综合比较了各种类型输送机的特点，根据实际情况选用了边双链型刮板输送机。而后，对边双链型刮板输送机进行了总体结构设计。对机头传动装置、过渡槽、中部槽、刮板链、刮板、链轮、机尾等主要部件进行了技术分析和结构设计，完成了边双链型刮板输送机的整体设计。此次设计的边双链型刮板输送机左右两侧对称，可以在两侧壁上安装减速器，以适应左、右采煤工作面的需要。另外，可以很容易将机尾改装成机头，而适应各种特殊情况。此次设计的边双链型刮板输送机的特点是过煤空间大，消耗能量小。其缺点是水平弯曲时链条受力不均匀，溜槽磨损较大。目录1前言..................................................................................................11概述..................................................................................................32方案选定...............................................................................32.1传动系统方案设计.........................................32.2传动链选择................................................................33刮板输送机的整体设计计算...................53.1任务书要求................................................................53.2初选型号................................................................53.3运输能力核算.........................................................63.4运行阻力计算.................................................73.4.1直线段的运行阻力..............................73.4.2绕经曲线段的阻力..........................103.4.3牵引链的动负荷..................................133.4.4总运行阻力.................................................163.5电动机功率P核算.........................................163.6减速比核算及齿轮箱选型.......173.7圆环链的选择与核算..............................173.8刮板链的安全系数......................................184选型设计汇总............................................................18参考文献...................................................................................1921概述以下内容均由学生本人添加1.1刮板输送机工作原理1.2刮板输送机组成1.3刮板输送机应用2方案选定2.1传动系统方案设计内容自己再添加刮板输送机的传动系统比较简单，其传动方案图如图2-1所示。图4-1传动原理方案图1-电动机；2-减速器；3-机头链轮；4-机尾链轮2.2传动链选择刮板输送机链条在溜槽内布置方式，常用的有中单链、中双链及边双链。其特点分别是：(1).中单链。刮板在溜槽内起导向作用，一条链条位于刮板中心。其特点是结构简单，弯曲性能好，链条受力均匀，溜槽磨损小。其缺点是过煤空间小，机头5尺寸较大，能量消耗较大。(2).边双链。链条和连接环起向导作用，链条位于刮板两端。其特点是过煤空间大，消耗能量小。其缺点是水平弯曲时链条受力不均匀，溜槽磨损较大。(3).中双链。刮板在溜槽内起向导作用，两条链条在刮板中间，其间距不小于槽宽的20%，其特点是链条受力均匀，溜槽磨损小，水平弯曲性能好，机头尺寸较小，单股链条断时处理方便。缺点是过煤空间小，能量消耗大。综上，边双链刮板输送机的特点是过煤空间大，消耗能量小。缺点是水平弯曲时链条受力不均匀，溜槽...
