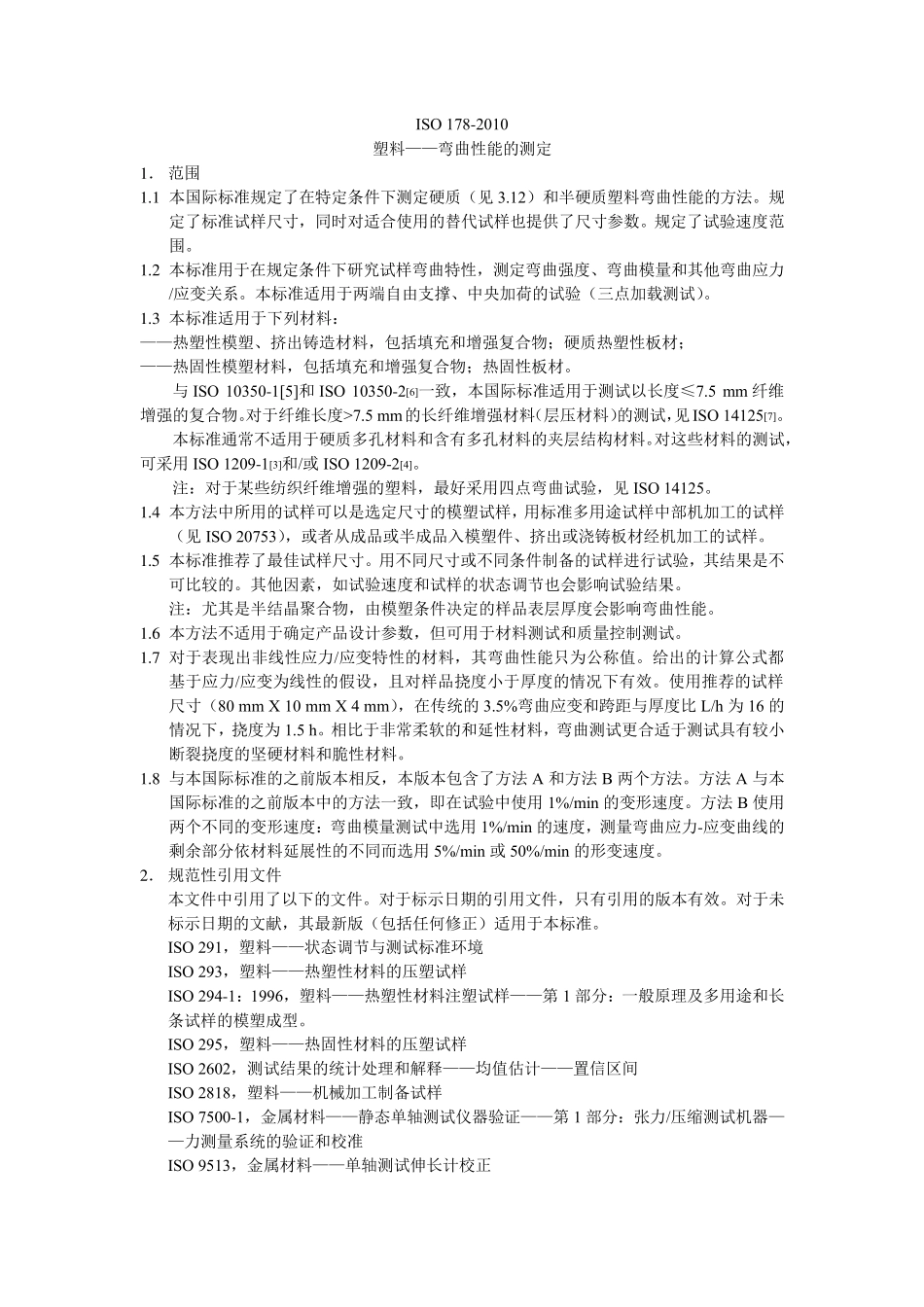

ISO 178-2010 塑料——弯曲性能的测定 1 ． 范围 1 .1 本国际标准规定了在特定条件下测定硬质（见 3.12）和半硬质塑料弯曲性能的方法。规定了标准试样尺寸，同时对适合使用的替代试样也提供了尺寸参数。规定了试验速度范围。 1 .2 本标准用于在规定条件下研究试样弯曲特性，测定弯曲强度、弯曲模量和其他弯曲应力/应变关系。本标准适用于两端自由支撑、中央加荷的试验（三点加载测试）。 1 .3 本标准适用于下列材料： ——热塑性模塑、挤出铸造材料，包括填充和增强复合物；硬质热塑性板材； ——热固性模塑材料，包括填充和增强复合物；热固性板材。 与 ISO 10350-1[5]和 ISO 10350-2[6]一致，本国际标准适用于测试以长度≤7.5 mm 纤维增强的复合物。对于纤维长度>7.5 mm的长纤维增强材料（层压材料）的测试，见ISO 14125[7]。 本标准通常不适用于硬质多孔材料和含有多孔材料的夹层结构材料。对这些材料的测试，可采用 ISO 1209-1[3]和/或 ISO 1209-2[4]。 注：对于某些纺织纤维增强的塑料，最好采用四点弯曲试验，见 ISO 14125。 1 .4 本方法中所用的试样可以是选定尺寸的模塑试样，用标准多用途试样中部机加工的试样（见 ISO 20753），或者从成品或半成品入模塑件、挤出或浇铸板材经机加工的试样。 1 .5 本标准推荐了最佳试样尺寸。用不同尺寸或不同条件制备的试样进行试验，其结果是不可比较的。其他因素，如试验速度和试样的状态调节也会影响试验结果。 注：尤其是半结晶聚合物，由模塑条件决定的样品表层厚度会影响弯曲性能。 1 .6 本方法不适用于确定产品设计参数，但可用于材料测试和质量控制测试。 1 .7 对于表现出非线性应力/应变特性的材料，其弯曲性能只为公称值。给出的计算公式都基于应力/应变为线性的假设，且对样品挠度小于厚度的情况下有效。使用推荐的试样尺寸（80 mm X 10 mm X 4 mm），在传统的 3.5%弯曲应变和跨距与厚度比 L/h 为 16 的情况下，挠度为 1.5 h。相比于非常柔软的和延性材料，弯曲测试更合适于测试具有较小断裂挠度的坚硬材料和脆性材料。 1 .8 与本国际标准的之前版本相反，本版本包含了方法 A 和方法 B 两个方法。方法 A 与本国际标准的之前版本中的方法一致，即在试验中使用 1%/min的变形速度。方法 B 使用两个不同的变形速度：弯曲模量测试中选用 1%/min的速度，测量弯曲应力-应变曲线的剩余部分依材料延展性的不同而选用 5%...
