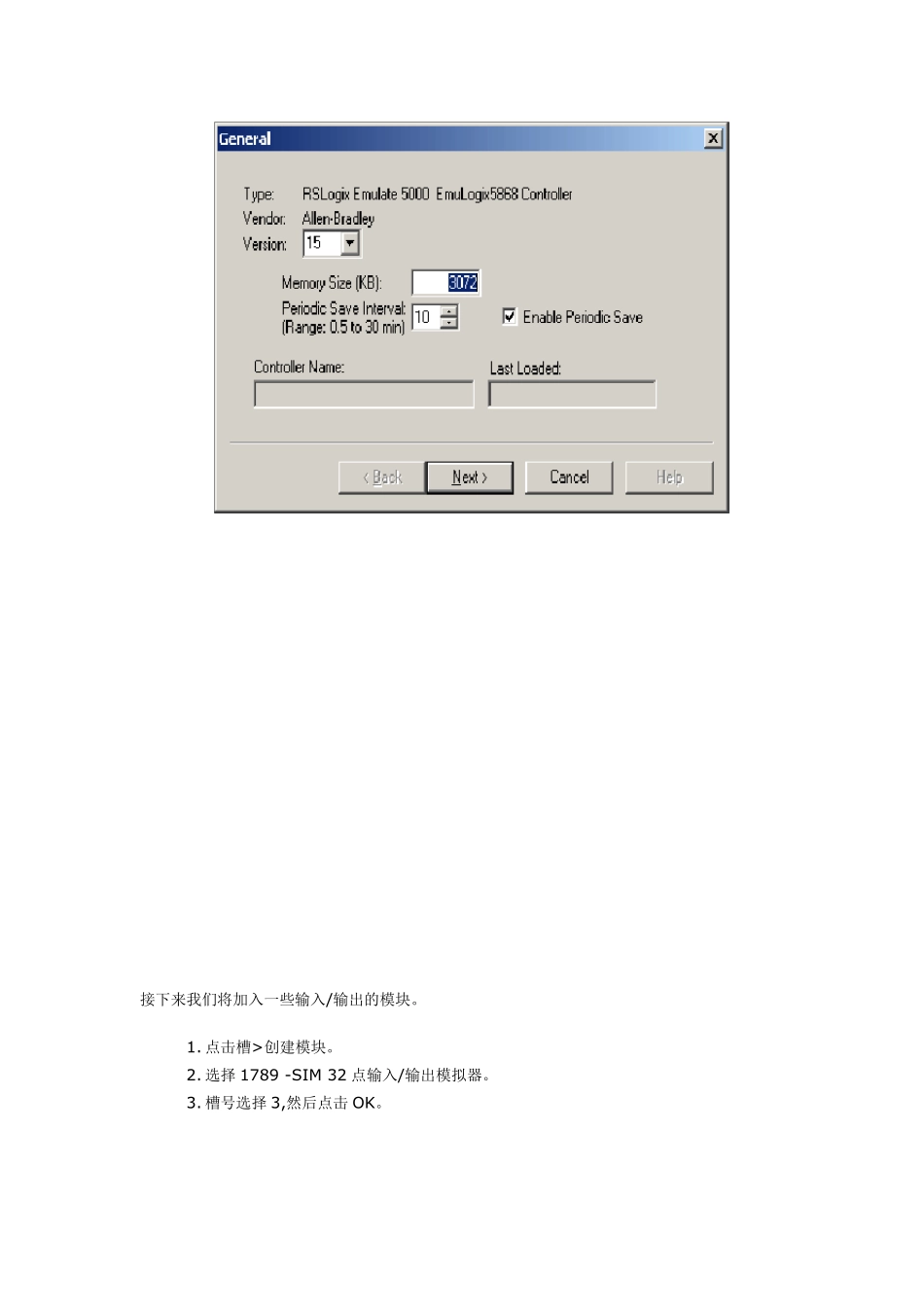

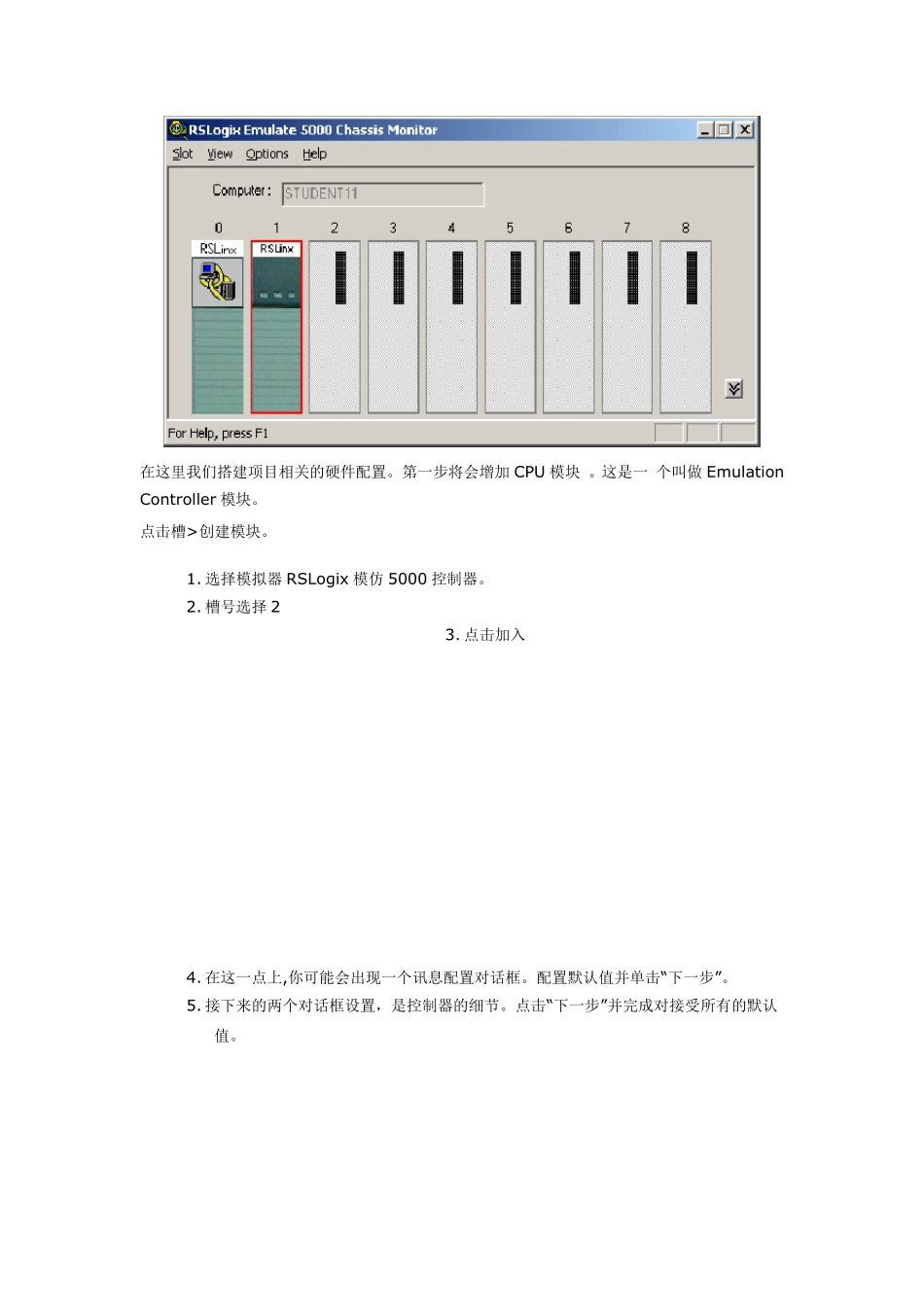

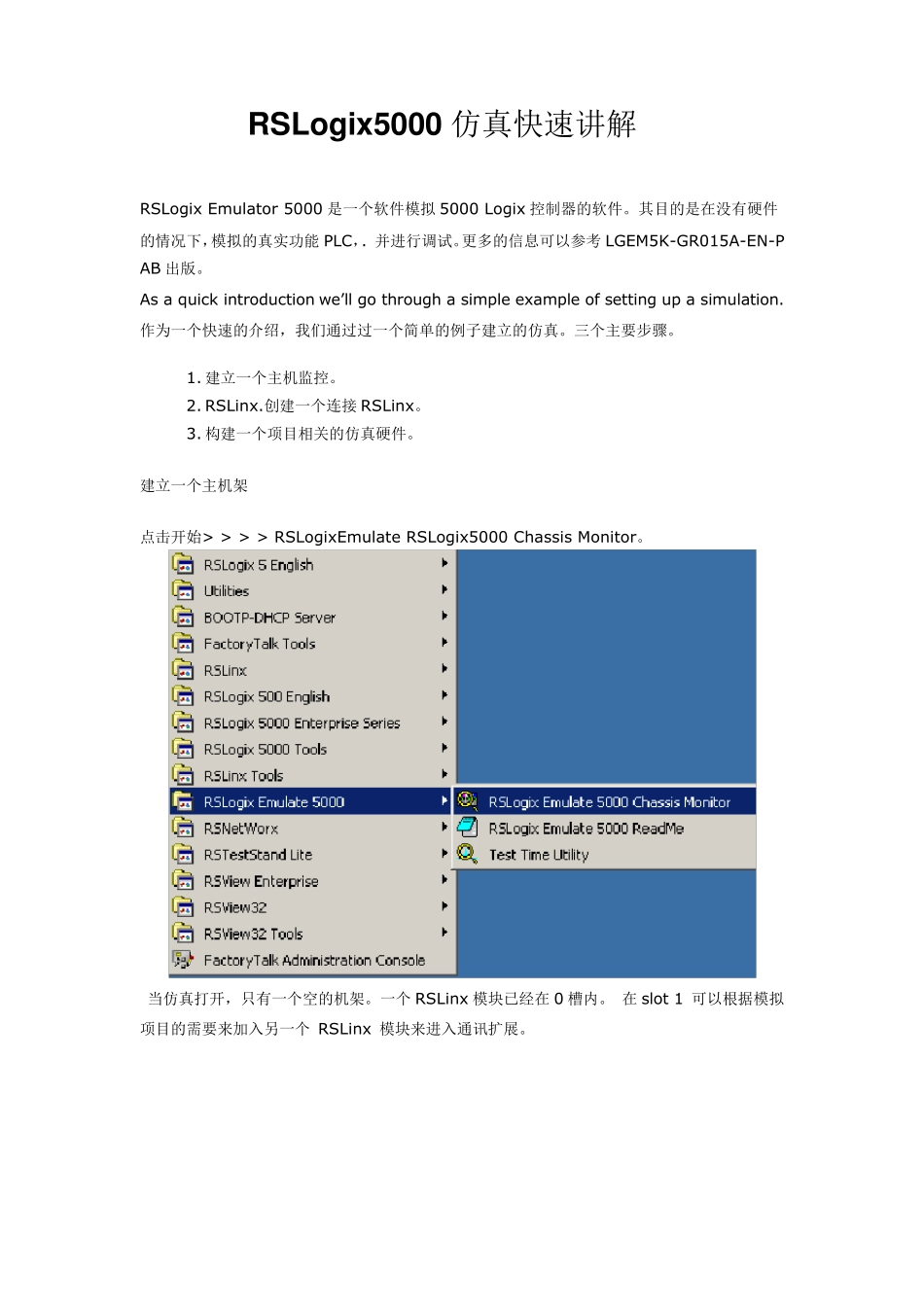

RSLogix5000 仿真快速讲解 RSLogix Emulator 5000 是一个软件模拟5000 Logix 控制器的软件。其目的是在没有硬件的情况下,模拟的真实功能 PLC,. 并进行调试。更多的信息可以参考 LGEM5K-GR015A-EN-P AB 出版。 As a quick introduction we’ll go through a simple example of setting up a simulation. 作为一个快速的介绍,我们通过过一个简单的例子建立的仿真。三个主要步骤。 1. 建立一个主机监控。 2. RSLinx.创建一个连接 RSLinx。 3. 构建一个项目相关的仿真硬件。 建立一个主机架 点击开始> > > > RSLogixEmulate RSLogix5000 Chassis Monitor。 当仿真打开,只有一个空的机架。一个RSLinx 模块已经在 0 槽内。 在 slot 1 可以根据模拟项目的需要来加入另一个 RSLinx 模块来进入通讯扩展。 在这里我们搭建项目相关的硬件配置。第一步将会增加 CPU 模块 。这是一 个叫做 Emulation Controller 模块。 点击槽>创建模块。 1. 选择模拟器 RSLogix 模仿 5000 控制器。 2. 槽号选择 2 3. 点击加入 4. 在这一点上,你可能会出现一个讯息配置对话框。配置默认值并单击“下一步”。 5. 接下来的两个对话框设置,是控制器的细节。点击“下一步”并完成对接受所有的默认值。 接下来我们将加入一些输入/输出的模块。 1. 点击槽>创建模块。 2. 选择 1789 -SIM 32 点输入/输出模拟器。 3. 槽号选择 3,然后点击 OK。 4. A.接受缺省设置,点击下结束。 机架上将现在有两个仿真模块。 RSLinxRSLinx 创建一个连接 1. 开始>程序下RSLinx > > >罗克韦尔软件RSLinx 专业版 2. 点击 Communications > 配置Configure Drivers. 3. 选择 the Virtual Backplane (SoftLogix 58xx) driver 现有的驱动类型列表。、 4. 点击Add New.。增加新的RSLinx 驱动对话框出现。点击“OK”。 5. 新驱动出现在配置驱动列表。.单击关闭。 使用仿真器在项目中你必须配置正确的硬件。 1. 打开the RSLogix 5000 软件并了建立一个新的项目。 2. 在新的控制器窗口类型选择RSLogix Emulator 5000 Controller。 在 revision 中写入所用 5000 的版本号, 在 chassis type 中选择合适的机架。 在 slot 中写入 CPU 所站的槽号; 在 create in 中选择存贮的路径后点击“OK”。 3. 在 RSLogix 5000 组织菜单中, 点击the I/O C...
