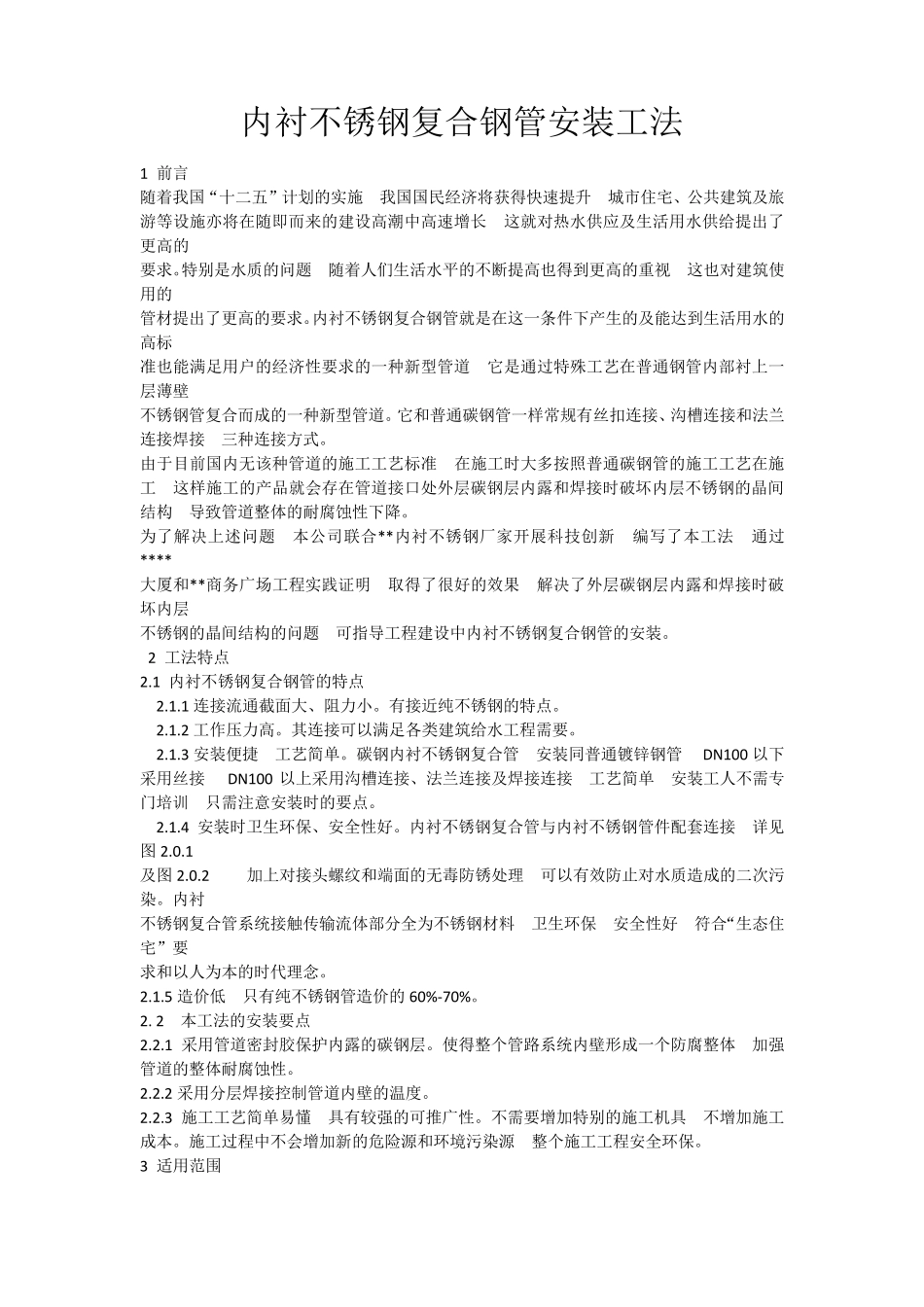

内衬不锈钢复合钢管安装工法 1 前言 随着我国“十二五”计划的实施我国国民经济将获得快速提升城市住宅、公共建筑及旅 游等设施亦将在随即而来的建设高潮中高速增长这就对热水供应及生活用水供给提出了更高的 要求。特别是水质的问题随着人们生活水平的不断提高也得到更高的重视这也对建筑使用的 管材提出了更高的要求。内衬不锈钢复合钢管就是在这一条件下产生的及能达到生活用水的高标 准也能满足用户的经济性要求的一种新型管道它是通过特殊工艺在普通钢管内部衬上一层薄壁 不锈钢管复合而成的一种新型管道。它和普通碳钢管一样常规有丝扣连接、沟槽连接和法兰连接焊接三种连接方式。 由于目前国内无该种管道的施工工艺标准在施工时大多按照普通碳钢管的施工工艺在施工这样施工的产品就会存在管道接口处外层碳钢层内露和焊接时破坏内层不锈钢的晶间结构导致管道整体的耐腐蚀性下降。 为了解决上述问题本公司联合**内衬不锈钢厂家开展科技创新编写了本工法通过**** 大厦和**商务广场工程实践证明取得了很好的效果解决了外层碳钢层内露和焊接时破坏内层 不锈钢的晶间结构的问题可指导工程建设中内衬不锈钢复合钢管的安装。 2 工法特点 2.1 内衬不锈钢复合钢管的特点 2.1.1 连接流通截面大、阻力小。有接近纯不锈钢的特点。 2.1.2 工作压力高。其连接可以满足各类建筑给水工程需要。 2.1.3 安装便捷工艺简单。碳钢内衬不锈钢复合管安装同普通镀锌钢管DN100 以下采用丝接DN100 以上采用沟槽连接、法兰连接及焊接连接工艺简单安装工人不需专门培训只需注意安装时的要点。 2.1.4 安装时卫生环保、安全性好。内衬不锈钢复合管与内衬不锈钢管件配套连接详见图 2.0.1 及图 2.0.2加上对接头螺纹和端面的无毒防锈处理可以有效防止对水质造成的二次污染。内衬 不锈钢复合管系统接触传输流体部分全为不锈钢材料卫生环保安全性好符合“生态住宅”要 求和以人为本的时代理念。 2.1.5 造价低只有纯不锈钢管造价的 60%-70%。 2. 2 本工法的安装要点 2.2.1 采用管道密封胶保护内露的碳钢层。使得整个管路系统内壁形成一个防腐整体加强管道的整体耐腐蚀性。 2.2.2 采用分层焊接控制管道内壁的温度。 2.2.3 施工工艺简单易懂具有较强的可推广性。不需要增加特别的施工机具不增加施工成本。施工过程中不会增加新的危险源和环境污染源整个施工工程安全环保。 3 适用范围 适用于工业及民用建筑空调水系统、给水系统及其...
