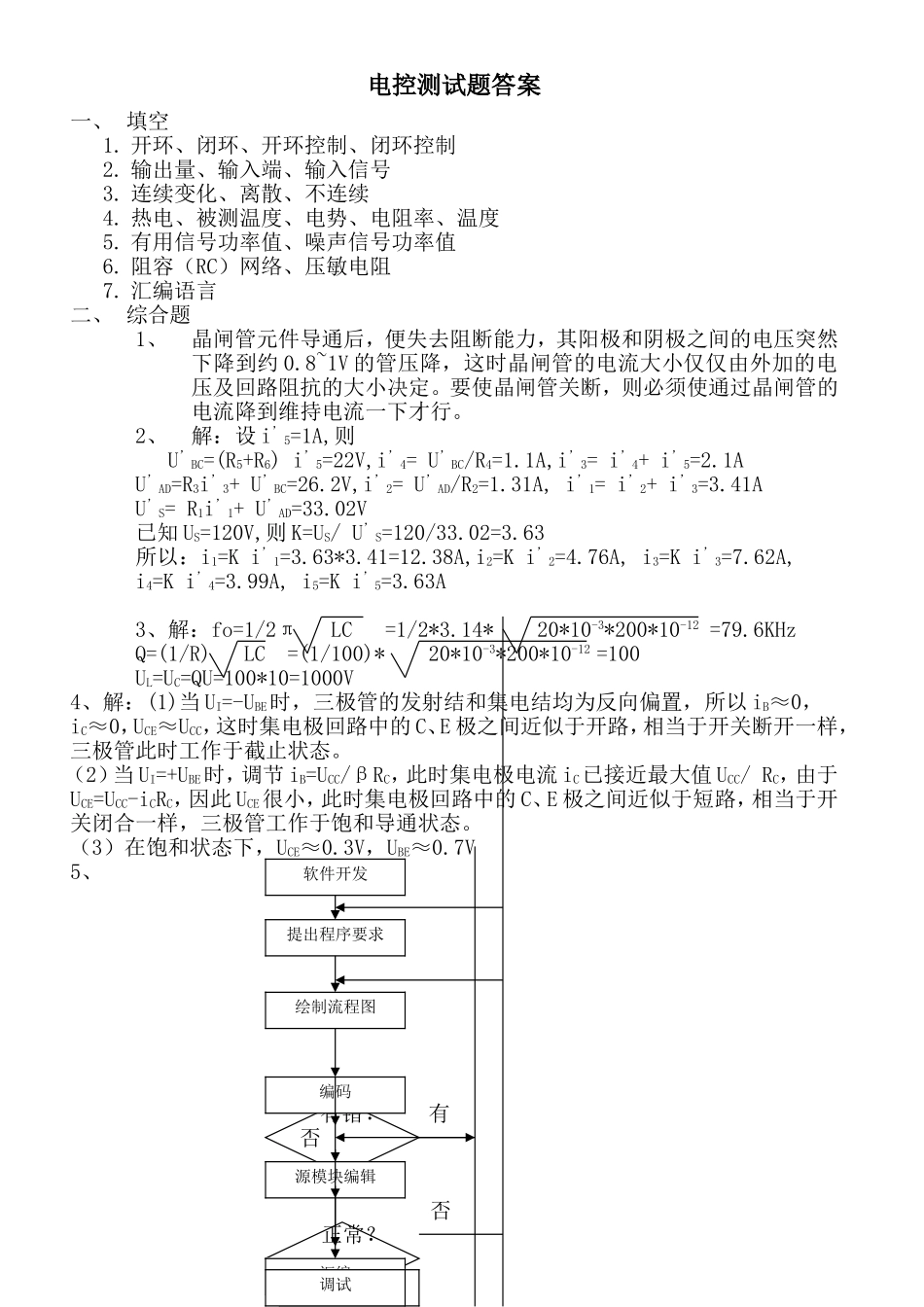

电控测试题答案一、 填空1. 开环、闭环、开环控制、闭环控制2. 输出量、输入端、输入信号3. 连续变化、离散、不连续4. 热电、被测温度、电势、电阻率、温度5. 有用信号功率值、噪声信号功率值6. 阻容(RC)网络、压敏电阻7. 汇编语言二、 综合题1、晶闸管元件导通后,便失去阻断能力,其阳极和阴极之间的电压突然下降到约 0.8~1V 的管压降,这时晶闸管的电流大小仅仅由外加的电压及回路阻抗的大小决定。要使晶闸管关断,则必须使通过晶闸管的电流降到维持电流一下才行。2、解:设 i’5=1A,则 U’BC=(R5+R6) i’5=22V,i’4= U’BC/R4=1.1A,i’3= i’4+ i’5=2.1AU’AD=R3i’3+ U’BC=26.2V,i’2= U’AD/R2=1.31A, i’1= i’2+ i’3=3.41AU’S= R1i’1+ U’AD=33.02V已知 US=120V,则 K=US/ U’S=120/33.02=3.63所以:i1=K i’1=3.63*3.41=12.38A,i2=K i’2=4.76A, i3=K i’3=7.62A, i4=K i’4=3.99A, i5=K i’5=3.63A3、解:fo=1/2π LC =1/2*3.14* 20*10-3*200*10-12 =79.6KHzQ=(1/R) LC =(1/100)* 20*10-3*200*10-12 =100UL=UC=QU=100*10=1000V4、解:(1)当 UI=-UBE时,三极管的发射结和集电结均为反向偏置,所以 iB≈0,iC≈0,UCE≈UCC,这时集电极回路中的 C、E 极之间近似于开路,相当于开关断开一样,三极管此时工作于截止状态。(2)当 UI=+UBE时,调节 iB=UCC/βRC,此时集电极电流 iC已接近最大值 UCC/ RC,由于UCE=UCC-iCRC,因此 UCE很小,此时集电极回路中的 C、E 极之间近似于短路,相当于开关闭合一样,三极管工作于饱和导通状态。(3)在饱和状态下,UCE≈0.3V,UBE≈0.7V5、 有错? 有 否 否 正常?软件开发提出程序要求绘制流程图汇编系统鉴定编码调试源模块编辑是
