一、填空：（每空 1 分，共 27 分）1、图样中，机件的可见轮廓线用 粗实线 画出，不可见轮廓线用 虚 线 画出，尺寸线和尺寸界限用 细实线 画出，对称中心线和轴线用 点画线 画出
2、完整的尺寸标注由 尺寸 线 、 尺寸界线 和 尺寸数字 组成
3、尺寸标注符号 R20，Φ40：R 表示 半径 ，Φ 表示 直径
4、工程常用的投影法分为两类 中心投影 法 和 平行投影法 ，其中正投影法属于 平行投影法
5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断 上下 和 左右 关系、水平投影反映 前后 和 左 右 关系、侧面投影反映 前后 和 上 下 关系
6、三视图的投影规律为：主视图、俯视图 长对正 ，主视图、左视图 高平齐 ，俯视图、左视图 宽相等
7、当平面平行于圆柱轴线截切时，截交线的形状是 矩 形 ，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是 椭 圆
8、正等轴测图的轴间角为 120 °
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和 局 部剖视 图 三类
10、外螺纹的规定画法是：大径用 粗实线 线画，小径用 细实线 线画

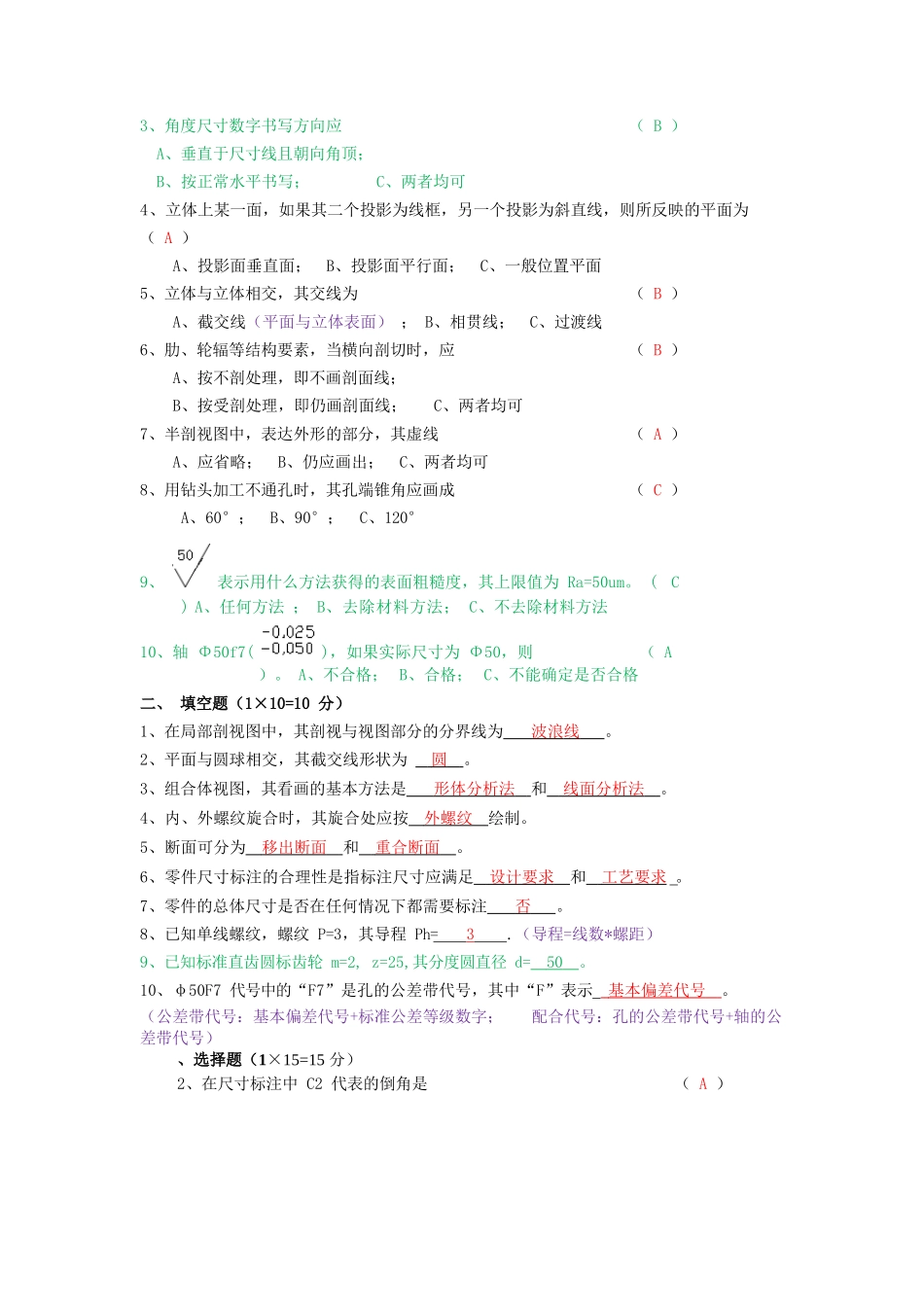

一、选择题（1×10=10 分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B ）A、图形的尺寸； B、实物的尺寸； C、两者都可2、直径尺寸最好注在（ A ）A、投影为非圆或非圆弧的视图上； B、投影反映为圆或圆弧的视图上； C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（ A ）A、投影面垂直面； B、投影面平行面； C、一般位置平面5、立体与立体相交，其交线为（ B ）A、截交线（平面与立体表面） ； B、相贯线； C、
