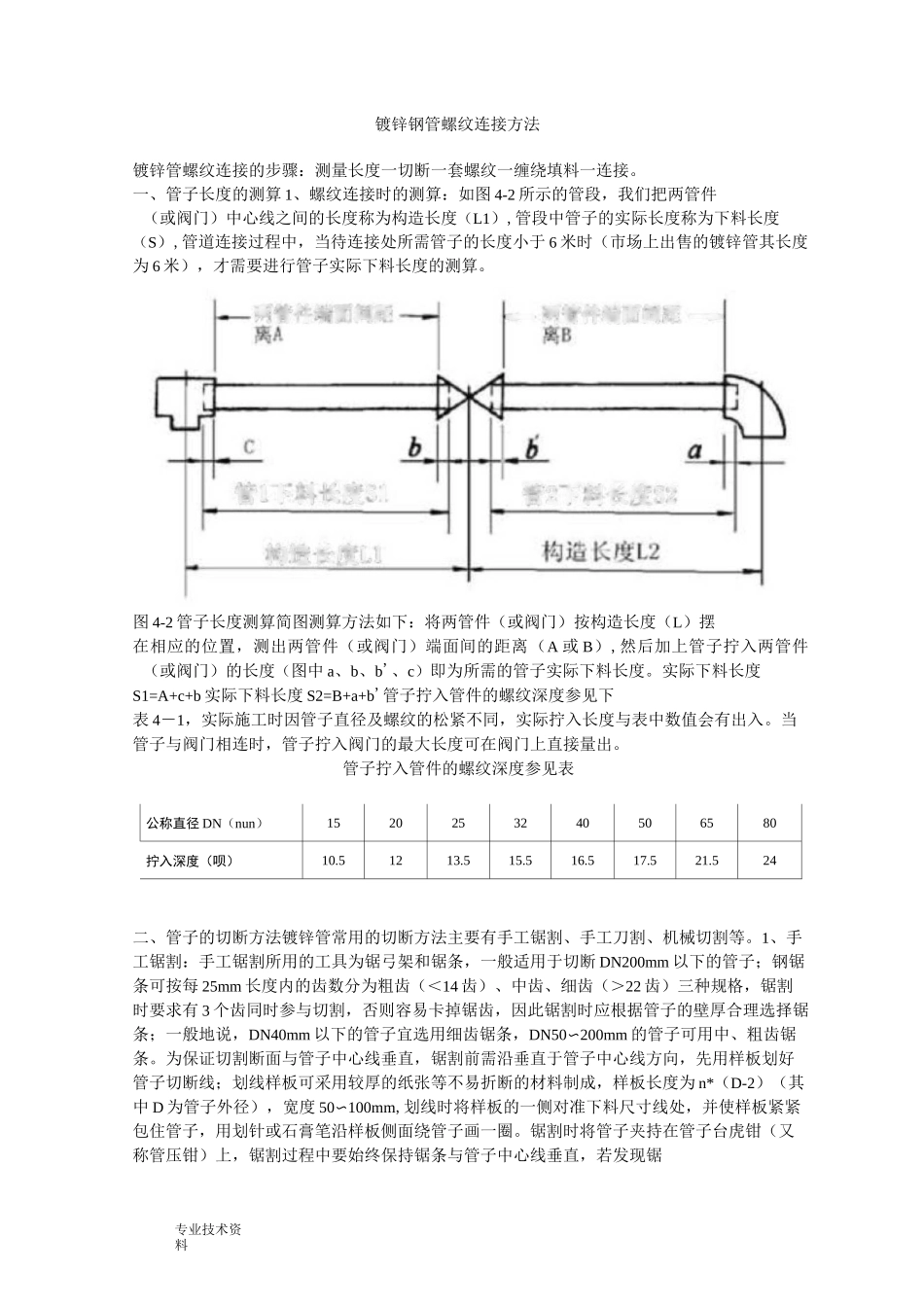

专业技术资料■构造栓度口两管件潇面何管 2 下料长度计 1 卜科长度—两管件利常问琵一镀锌钢管螺纹连接方法镀锌管螺纹连接的步骤：测量长度一切断一套螺纹一缠绕填料一连接。一、管子长度的测算 1、螺纹连接时的测算：如图 4-2 所示的管段，我们把两管件（或阀门）中心线之间的长度称为构造长度（L1）,管段中管子的实际长度称为下料长度（S）,管道连接过程中，当待连接处所需管子的长度小于 6 米时（市场上出售的镀锌管其长度为 6 米），才需要进行管子实际下料长度的测算。图 4-2 管子长度测算简图测算方法如下：将两管件（或阀门）按构造长度（L）摆在相应的位置，测出两管件（或阀门）端面间的距离（A 或 B）,然后加上管子拧入两管件（或阀门）的长度（图中 a、b、b'、c）即为所需的管子实际下料长度。实际下料长度S1=A+c+b 实际下料长度 S2=B+a+b'管子拧入管件的螺纹深度参见下表 4－1，实际施工时因管子直径及螺纹的松紧不同，实际拧入长度与表中数值会有出入。当管子与阀门相连时，管子拧入阀门的最大长度可在阀门上直接量出。管子拧入管件的螺纹深度参见表公称直径 DN（nun）1520253240506580拧入深度（呗）10.51213.515.516.517.521.524二、管子的切断方法镀锌管常用的切断方法主要有手工锯割、手工刀割、机械切割等。1、手工锯割：手工锯割所用的工具为锯弓架和锯条，一般适用于切断 DN200mm 以下的管子；钢锯条可按每 25mm 长度内的齿数分为粗齿（＜14 齿）、中齿、细齿（＞22 齿）三种规格，锯割时要求有 3 个齿同时参与切割，否则容易卡掉锯齿，因此锯割时应根据管子的壁厚合理选择锯条；一般地说，DN40mm 以下的管子宜选用细齿锯条，DN50〜200mm 的管子可用中、粗齿锯条。为保证切割断面与管子中心线垂直，锯割前需沿垂直于管子中心线方向，先用样板划好管子切断线；划线样板可采用较厚的纸张等不易折断的材料制成，样板长度为 n*（D-2）（其中 D 为管子外径），宽度 50〜100mm,划线时将样板的一侧对准下料尺寸线处，并使样板紧紧包住管子，用划针或石膏笔沿样板侧面绕管子画一圈。锯割时将管子夹持在管子台虎钳（又称管压钳）上，锯割过程中要始终保持锯条与管子中心线垂直，若发现锯适用专业技术资料口歪斜，可将锯弓反方向偏移，待锯缝回复原线后再扶正锯弓继续锯割，锯割较大的管子时可适当地向锯口处滴入机油以减少摩擦力；快要锯断时，锯割速度要减缓，力度要小，必须用锯断的方式而不能剩余...
