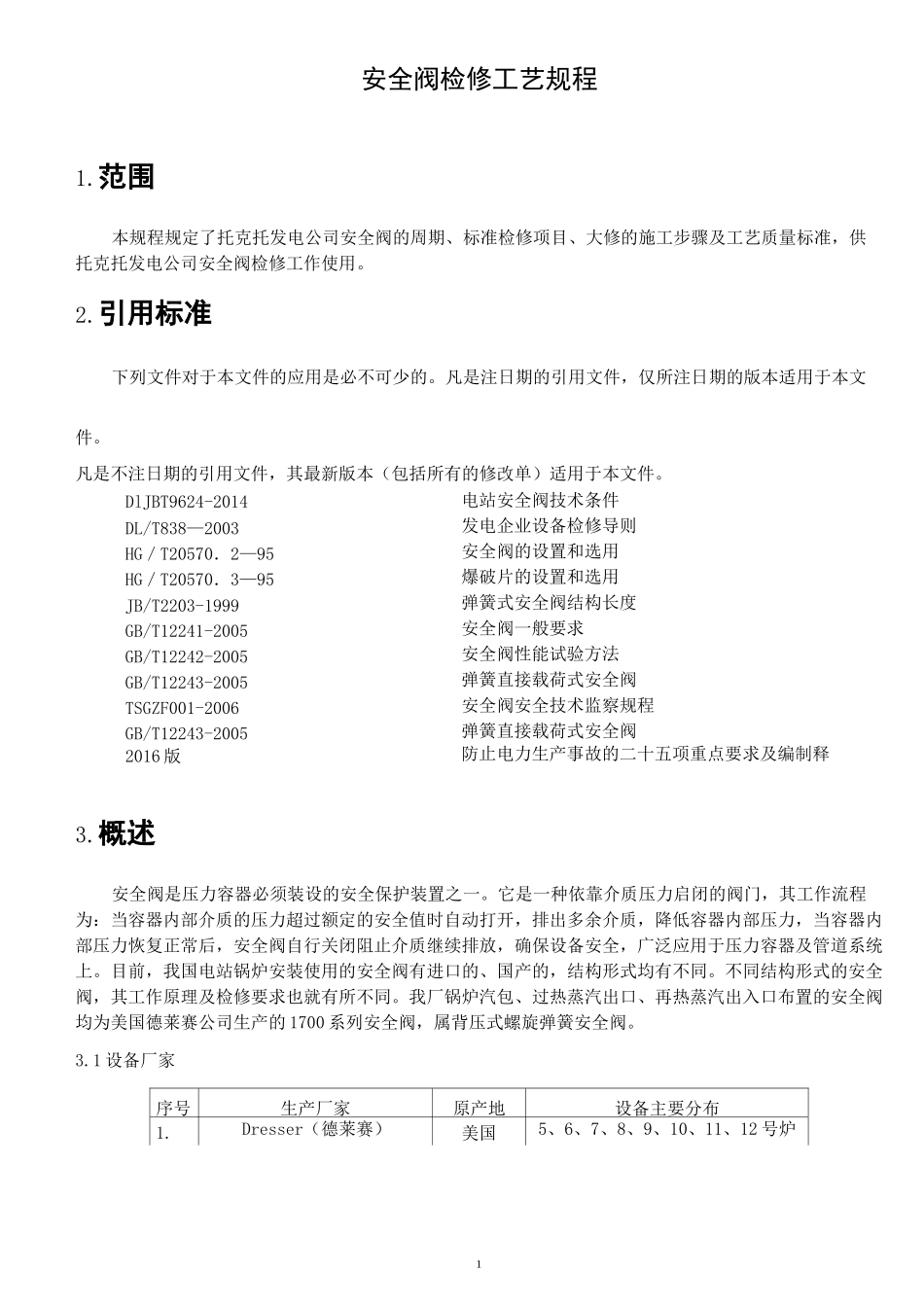

目录安全阀检修工艺规程11.范围 12.引用标准 13.概述 14. 设备参数 45. 维护保养 56. 检修周期 57. 检修项目 58.检修工序及质量标准 59.检修记录 710.试运记录 71安全阀检修工艺规程1.范围本规程规定了托克托发电公司安全阀的周期、标准检修项目、大修的施工步骤及工艺质量标准，供托克托发电公司安全阀检修工作使用。2.引用标准下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DlJBT9624-2014电站安全阀技术条件DL/T838—2003发电企业设备检修导则HG／T20570．2—95安全阀的设置和选用HG／T20570．3—95爆破片的设置和选用JB/T2203-1999弹簧式安全阀结构长度GB/T12241-2005安全阀一般要求GB/T12242-2005安全阀性能试验方法GB/T12243-2005弹簧直接载荷式安全阀TSGZF001-2006安全阀安全技术监察规程GB/T12243-2005弹簧直接载荷式安全阀2016 版防止电力生产事故的二十五项重点要求及编制释义3.概述安全阀是压力容器必须装设的安全保护装置之一。它是一种依靠介质压力启闭的阀门，其工作流程为：当容器内部介质的压力超过额定的安全值时自动打开，排出多余介质，降低容器内部压力，当容器内部压力恢复正常后，安全阀自行关闭阻止介质继续排放，确保设备安全，广泛应用于压力容器及管道系统上。目前，我国电站锅炉安装使用的安全阀有进口的、国产的，结构形式均有不同。不同结构形式的安全阀，其工作原理及检修要求也就有所不同。我厂锅炉汽包、过热蒸汽出口、再热蒸汽出入口布置的安全阀均为美国德莱赛公司生产的 1700 系列安全阀，属背压式螺旋弹簧安全阀。3.1 设备厂家序号生产厂家原产地设备主要分布1.Dresser（德莱赛）美国5、6、7、8、9、10、11、12 号炉22.CROSBY（克罗斯比）美国5、6、7、8、9、10、11、12 号炉表 1 托电公司安全阀设备厂家3零件号专用書殊1la进 11 颈部2阀瓣压环34上调整环5聊萤纽 fl5a顶眠垫吐5b5c弹関阀座瑶简78卜调整坏9阀黯坏LQ卄度上动块:1重叠套环WIZh殍宜來圈12c楚圈止动片13顶板组件L3a顶扳13b即止动片13c14阀杆t.:j16**1813上调整坏请20下调整环销2}复但螺母氏紧喙钉紳锄足撫母*個拈带销操订村见图 7（第 L9 页］3.2 设备原理当安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速...
