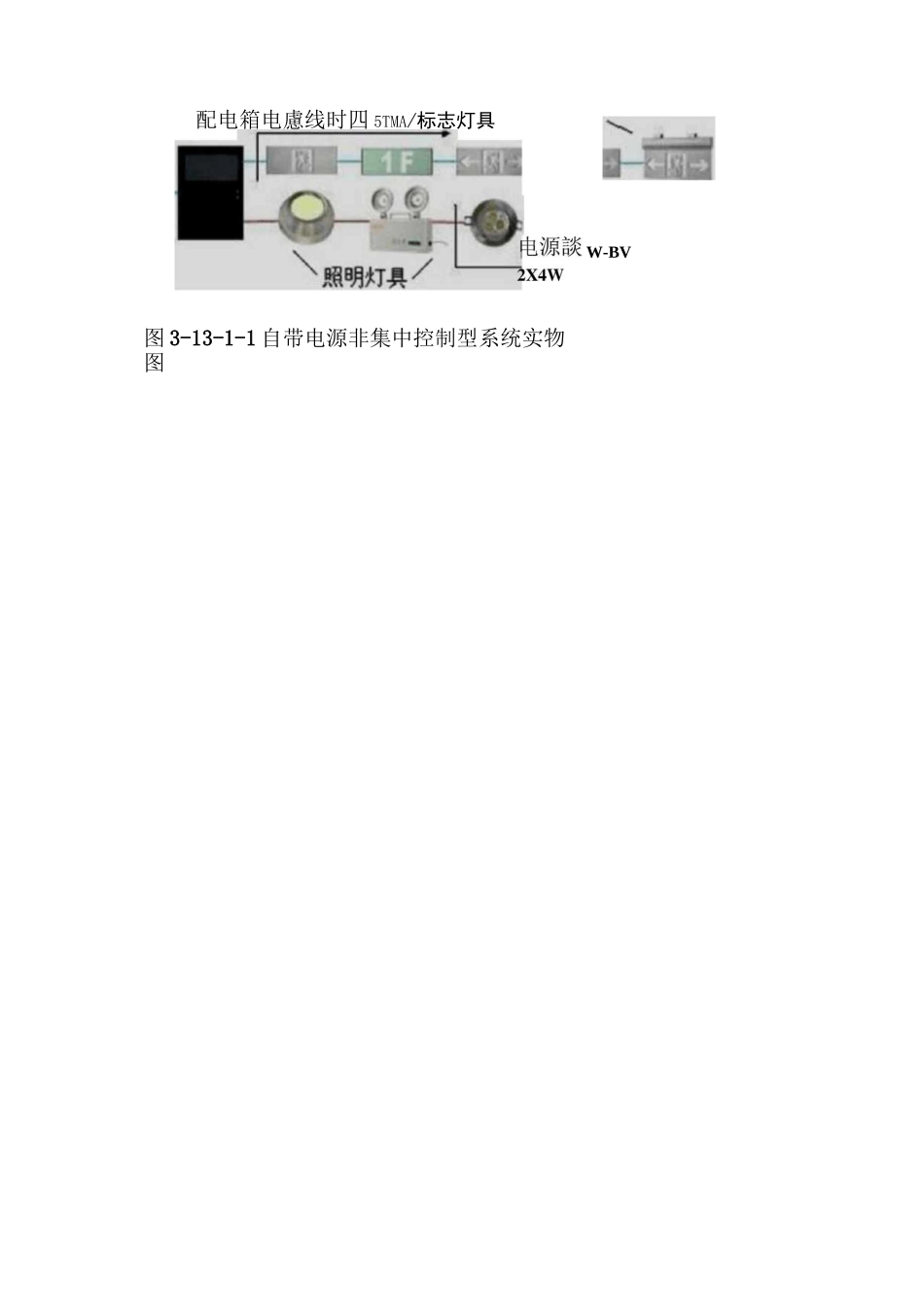

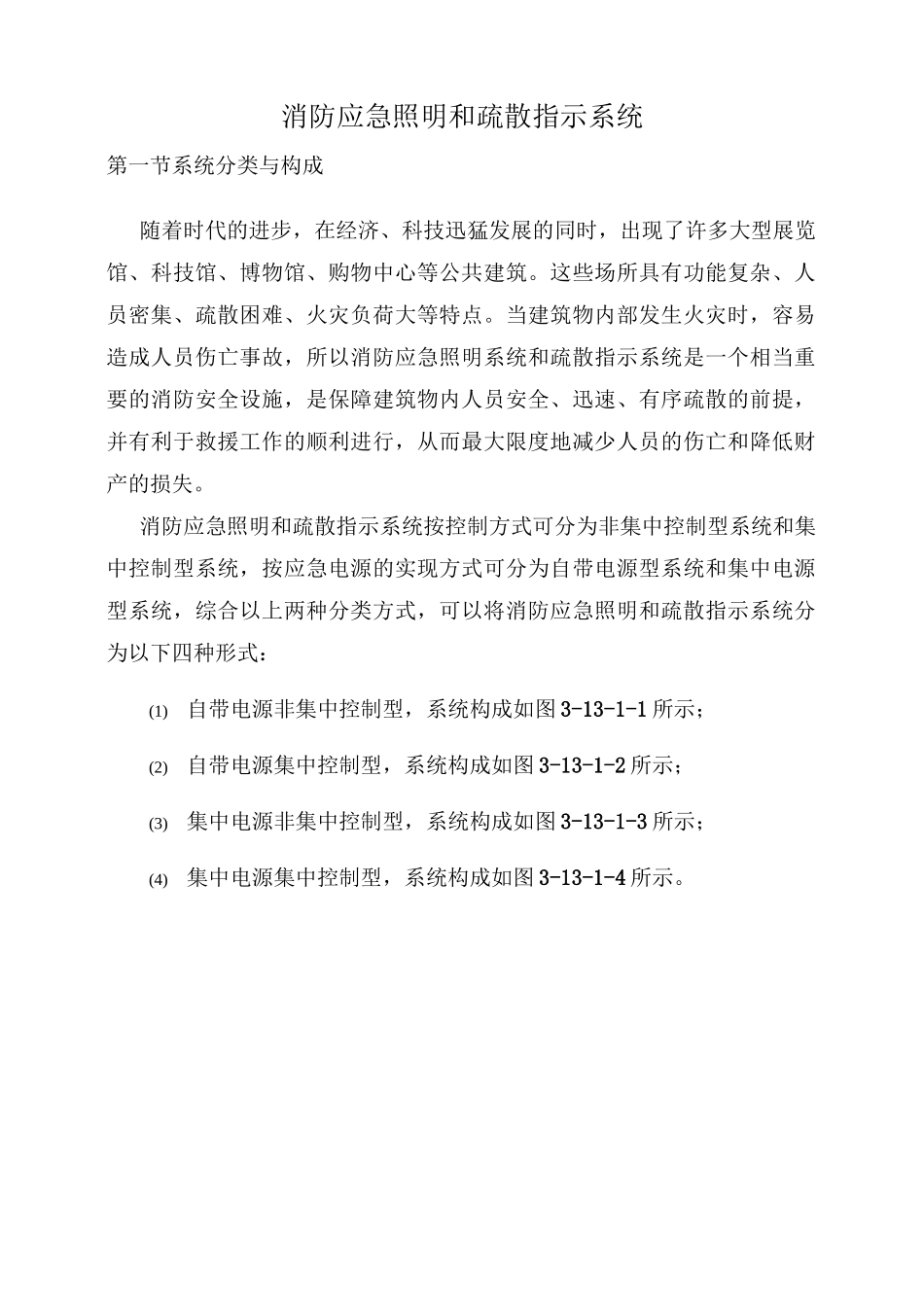

消防应急照明和疏散指示系统第一节系统分类与构成随着时代的进步，在经济、科技迅猛发展的同时，出现了许多大型展览馆、科技馆、博物馆、购物中心等公共建筑。这些场所具有功能复杂、人员密集、疏散困难、火灾负荷大等特点。当建筑物内部发生火灾时，容易造成人员伤亡事故，所以消防应急照明系统和疏散指示系统是一个相当重要的消防安全设施，是保障建筑物内人员安全、迅速、有序疏散的前提，并有利于救援工作的顺利进行，从而最大限度地减少人员的伤亡和降低财产的损失。消防应急照明和疏散指示系统按控制方式可分为非集中控制型系统和集中控制型系统，按应急电源的实现方式可分为自带电源型系统和集中电源型系统，综合以上两种分类方式，可以将消防应急照明和疏散指示系统分为以下四种形式：(1)自带电源非集中控制型，系统构成如图 3-13-1-1 所示；(2)自带电源集中控制型，系统构成如图 3-13-1-2 所示；(3)集中电源非集中控制型，系统构成如图 3-13-1-3 所示；(4)集中电源集中控制型，系统构成如图 3-13-1-4 所示。配电箱电慮线时四 5TMA/标志灯具图 3-13-1-1 自带电源非集中控制型系统实物图W-BV容。应意照明按制器pBH~H图 3-13-1-2 自带电源集中控制型系统实物图咅号以 2X1 51^ /标志灯具、配喷'勲明灯具/■»电漳辻 4 加 2X4W空号護 V-叱 52X15 伸■分配电裝置屯初 zaa&w z标志打具H照明灯具/集中电源图 3-13-1-3 集中电源非集中控制型系统实物图应急照明控制器应急照明控制器电忑戎 W-BV2W 制电譯魂 liH-BV2X2Ww HHW 电譯魂 皿 man* #灯具-)eeee-)eeee集中电源分 ae 电装置集中电源分 ae 电装置a-maf 照明灯具f 照明灯具图 3-13-1-4 集中电源集中控制型系统实物图系统组件及工作原理见《消防安全技术实务》第三篇第十二章的相关内第二节系统安装与调试消防应急照明和疏散指示系统要按照国家标准《建筑电气工程施工质量验收规范》GB50303 的要求进行布线，并按照下列要求进行安装与调试。一、系统安装消防应急照明和疏散指示系统施工安装前，应首先检査产品的外包装是否破损、外观及结构是否存在问题，并严格按照施工过程质量控制要求，对系统设备、材料及配件进行现场检查（检验）和选型符合性检查，不合格的设备、材料、配件及不符合设计图纸要求的产品不得使用。（-）一般要求1. 消防应急灯具与供电线路之间不能使用插头连接；2. 消防应急灯具安装后对人员正常通行不要产生影响，消防应急标...
