屋顶光伏系统安装:彩钢屋顶之组件安装与排布VIP免费

屋顶光伏系统安装:彩钢屋顶之组件安装与排布_第1页
1/6
屋顶光伏系统安装:彩钢屋顶之组件安装与排布_第2页
2/6
屋顶光伏系统安装:彩钢屋顶之组件安装与排布_第3页
3/6

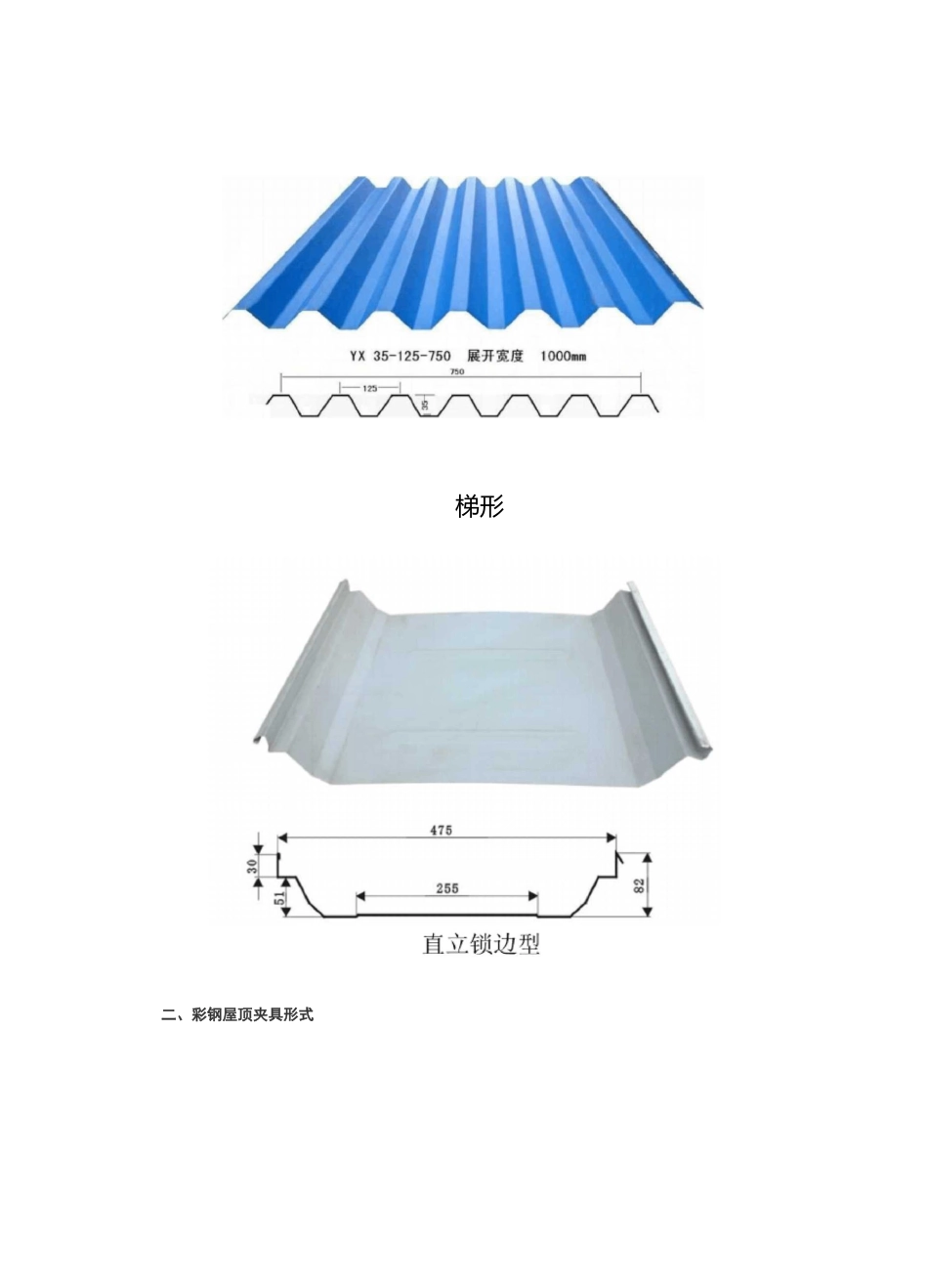

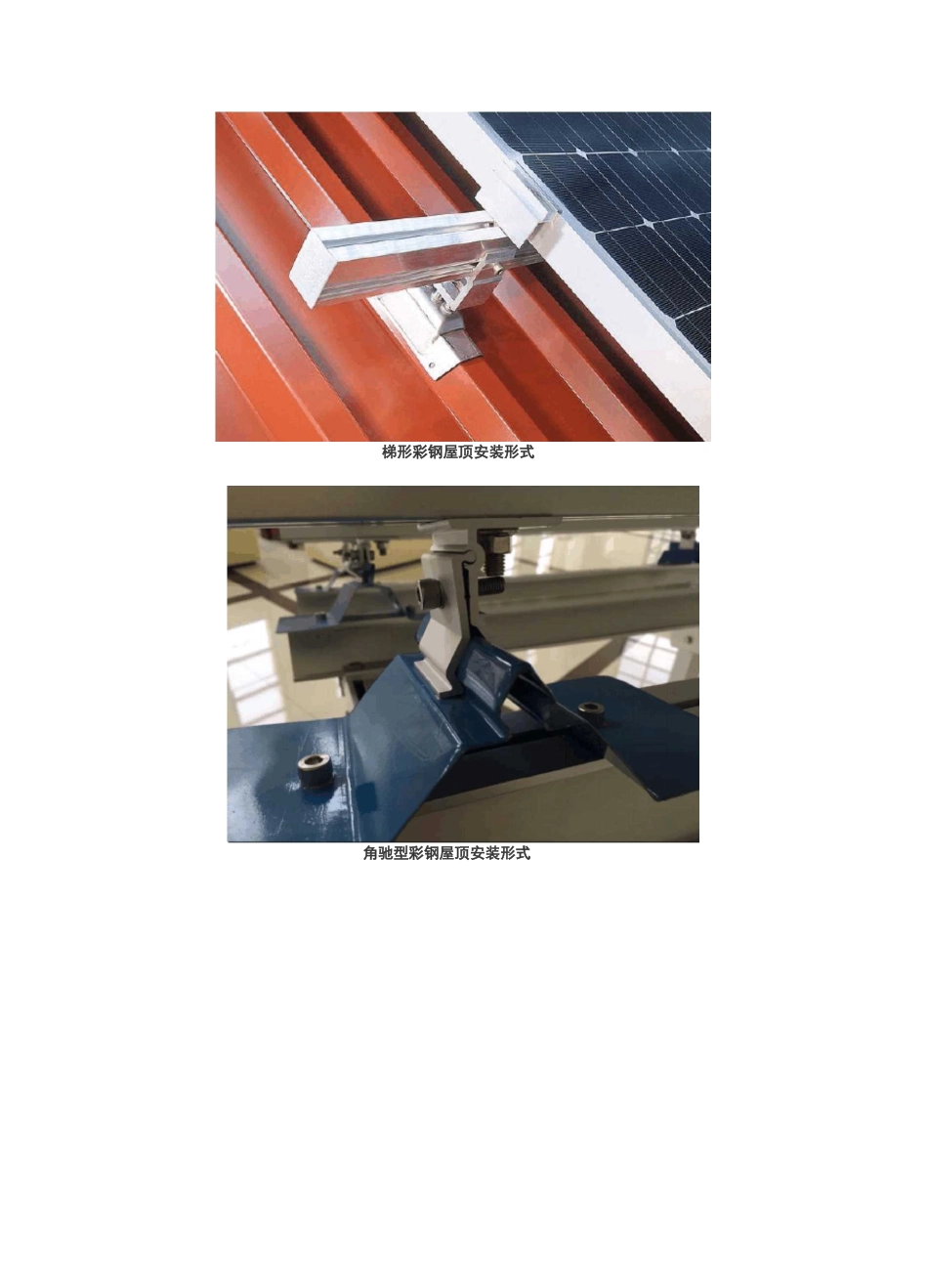

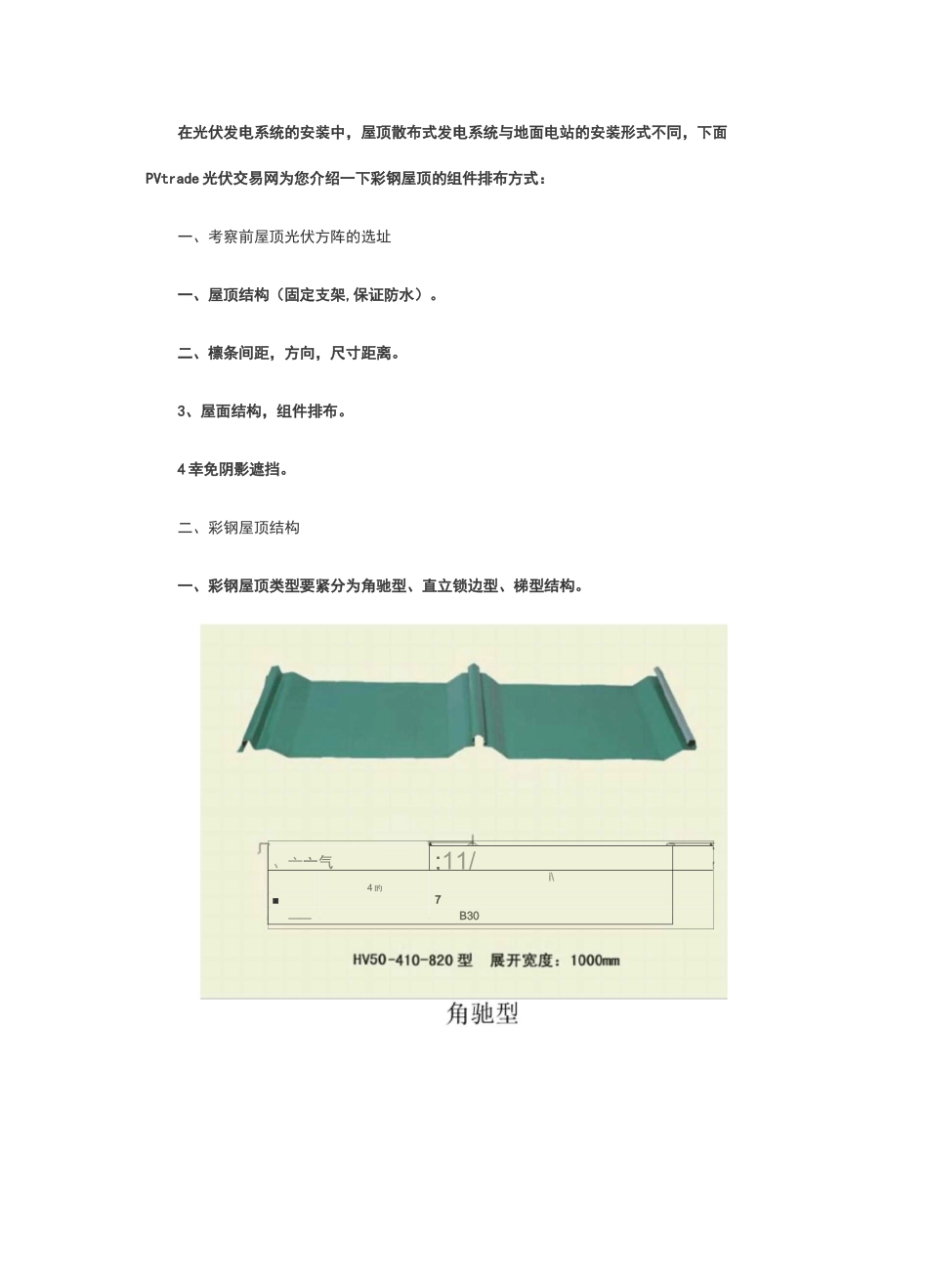

在光伏发电系统的安装中,屋顶散布式发电系统与地面电站的安装形式不同,下面PVtrade 光伏交易网为您介绍一下彩钢屋顶的组件排布方式:一、考察前屋顶光伏方阵的选址一、屋顶结构(固定支架,保证防水)。二、檩条间距,方向,尺寸距离。3、屋面结构,组件排布。4 幸免阴影遮挡。二、彩钢屋顶结构一、彩钢屋顶类型要紧分为角驰型、直立锁边型、梯型结构。、亠亠气;11/4 旳i\■7——B30梯形二、彩钢屋顶夹具形式梯形彩钢屋顶安装形式角驰型彩钢屋顶安装形式光伏支架龙骨与屋面板垂直立锁边型彩钢屋顶安装形式3 做好防水工作在安装光伏系统时,第一要保证在幸免破坏屋顶的情形下安装。具有防水层的屋顶需要幸免打孔,彩钢屋顶进行打孔的需要利用防水胶或胶垫。二、组件方阵排布需要注意的关键点一、支架与屋脊和屋面板的走向安装进程中,光伏支架龙骨垂直于屋面斜坡,减小下滑力支架龙骨沿斜坡方向(不推荐)二、组件长宽的摆放安装时,组件依照屋面面积确信组件长宽的摆放,组件长边垂直于龙骨时,节省支架本钱。安装时要预留走线槽的宽度。3 彩钢屋顶荷载一样情形下钢结构厂房上面装光伏发电设备每平米会增加 15 千克的重量,大型商企业的屋顶一样都会有原设计院的图纸,考察前咱们若是能够取得图纸,能够详细了解屋顶结构及电气结构散布。通过图纸查看屋顶荷载是不是知足安装要求,查看建筑设计说明中恒荷载的设计值,并落实除屋面自重外,是不是额外增加其他荷载,如管道、吊置设备、屋面附属物等,并确信恒荷载是不是有余量能够安装光伏电站。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

屋顶光伏系统安装:彩钢屋顶之组件安装与排布
