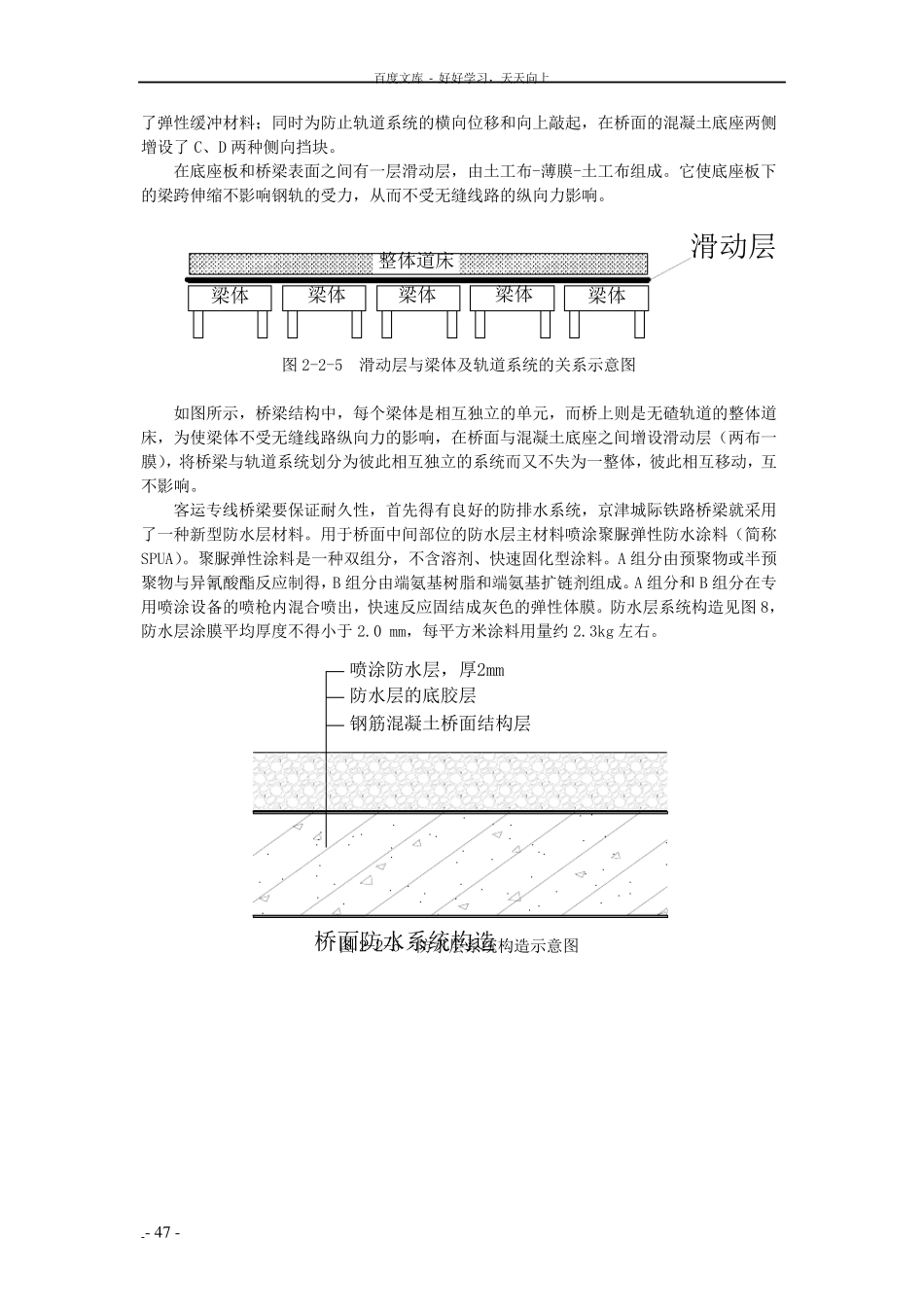

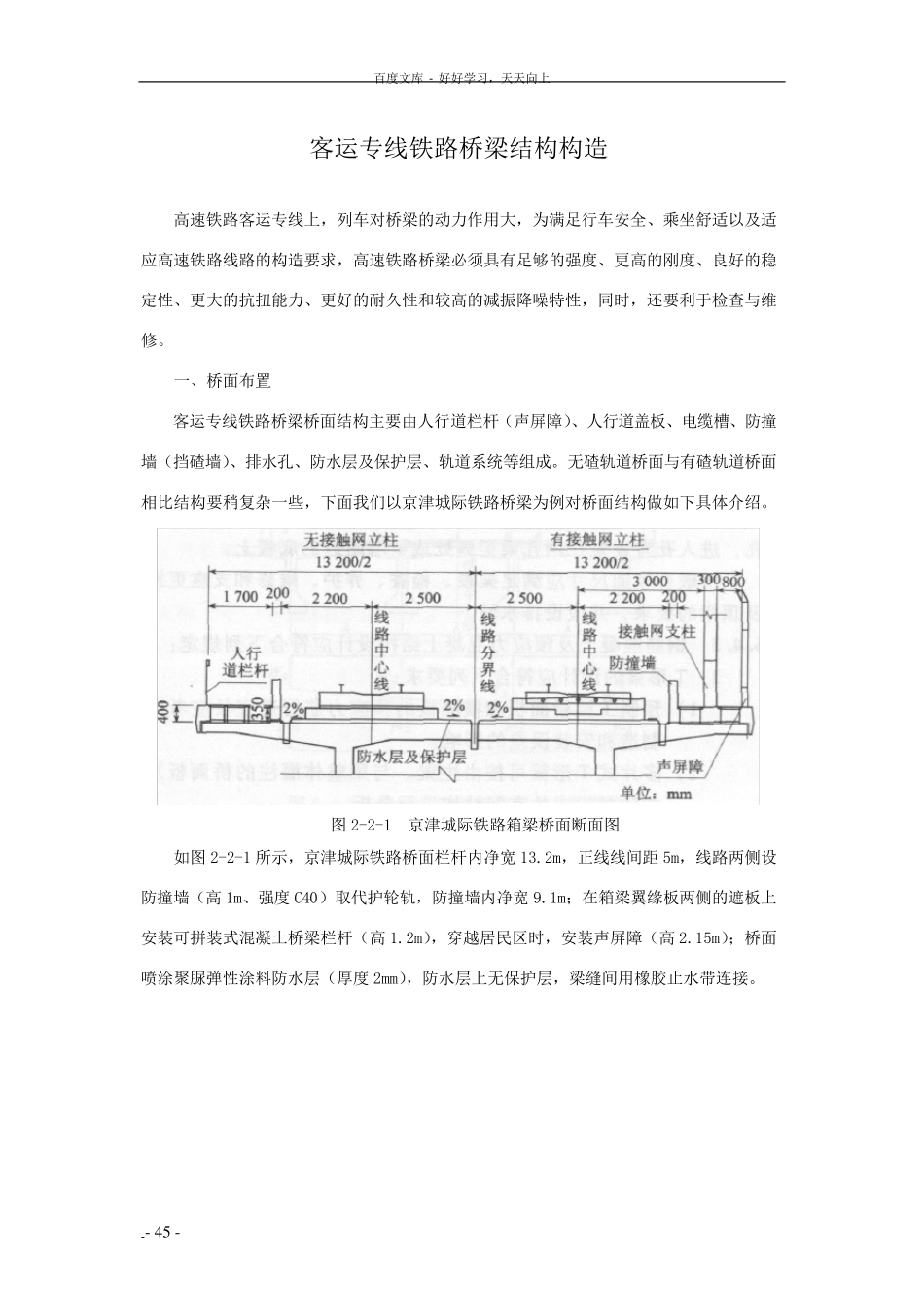

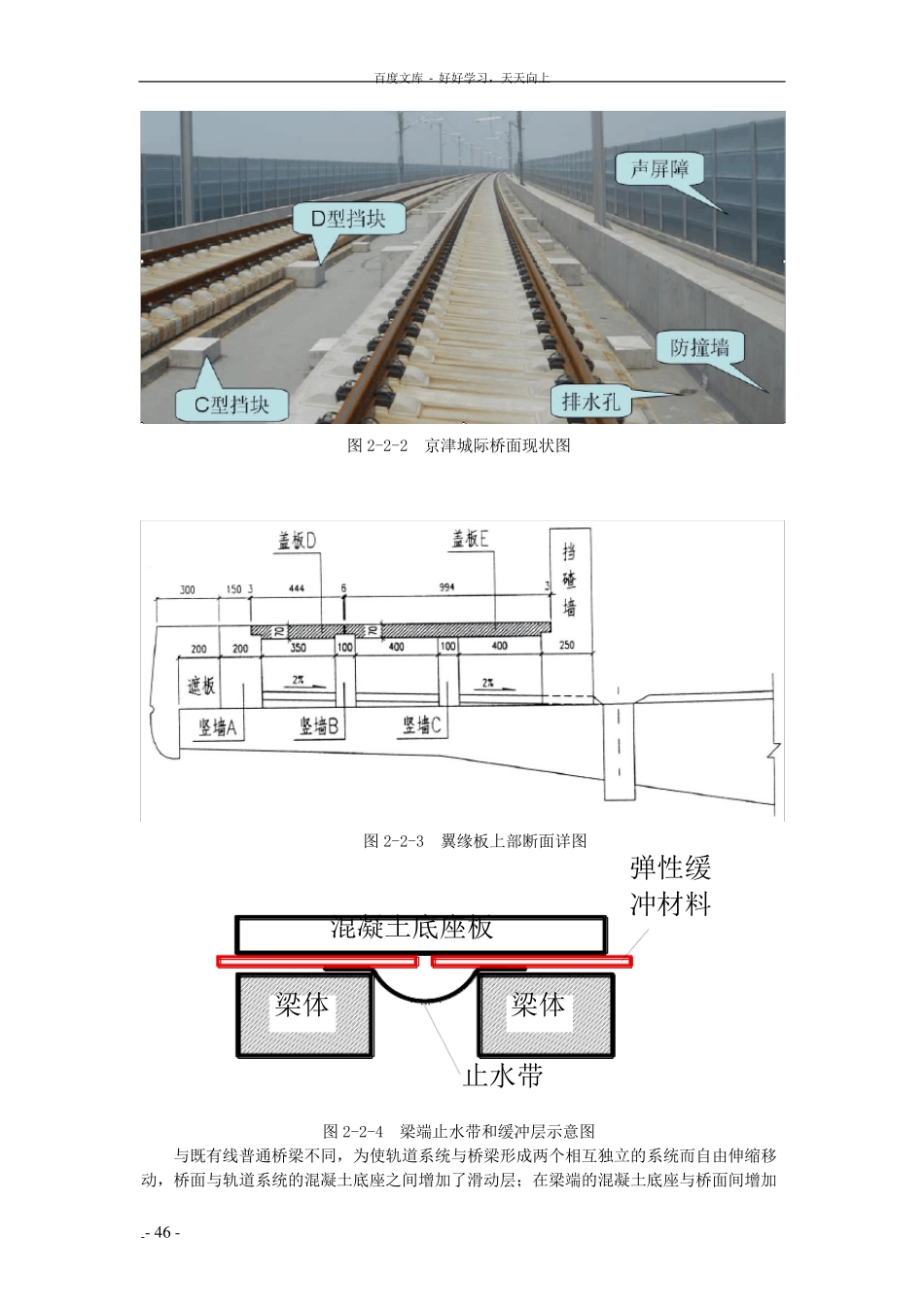

百度文库 - 好好学习，天天向上 -- 45 - 客运专线铁路桥梁结构构造 高速铁路客运专线上，列车对桥梁的动力作用大，为满足行车安全、乘坐舒适以及适应高速铁路线路的构造要求，高速铁路桥梁必须具有足够的强度、更高的刚度、良好的稳定性、更大的抗扭能力、更好的耐久性和较高的减振降噪特性，同时，还要利于检查与维修。 一、桥面布置 客运专线铁路桥梁桥面结构主要由人行道栏杆（声屏障）、人行道盖板、电缆槽、防撞墙（挡碴墙）、排水孔、防水层及保护层、轨道系统等组成。无碴轨道桥面与有碴轨道桥面相比结构要稍复杂一些，下面我们以京津城际铁路桥梁为例对桥面结构做如下具体介绍。 图2-2-1 京津城际铁路箱梁桥面断面图 如图2-2-1 所示，京津城际铁路桥面栏杆内净宽13.2m，正线线间距5m，线路两侧设防撞墙（高1m、强度C40）取代护轮轨，防撞墙内净宽9.1m；在箱梁翼缘板两侧的遮板上安装可拼装式混凝土桥梁栏杆（高1.2m），穿越居民区时，安装声屏障（高2.15m）；桥面喷涂聚脲弹性涂料防水层（厚度2mm），防水层上无保护层，梁缝间用橡胶止水带连接。 百度文库 - 好好学习，天天向上 -- 46 - 图2-2-2 京津城际桥面现状图 图2-2-3 翼缘板上部断面详图 梁体梁体混凝土底座板止水带弹性缓冲材料 图2-2-4 梁端止水带和缓冲层示意图 与既有线普通桥梁不同，为使轨道系统与桥梁形成两个相互独立的系统而自由伸缩移动，桥面与轨道系统的混凝土底座之间增加了滑动层；在梁端的混凝土底座与桥面间增加百度文库 - 好好学习，天天向上 -- 47 - 了弹性缓冲材料；同时为防止轨道系统的横向位移和向上敲起，在桥面的混凝土底座两侧增设了C、D 两种侧向挡块。 在底座板和桥梁表面之间有一层滑动层，由土工布-薄膜-土工布组成。它使底座板下的梁跨伸缩不影响钢轨的受力，从而不受无缝线路的纵向力影响。 滑动层整体道床梁体梁体梁体梁体梁体 图2-2-5 滑动层与梁体及轨道系统的关系示意图 如图所示，桥梁结构中，每个梁体是相互独立的单元，而桥上则是无碴轨道的整体道床，为使梁体不受无缝线路纵向力的影响，在桥面与混凝土底座之间增设滑动层（两布一膜），将桥梁与轨道系统划分为彼此相互独立的系统而又不失为一整体，彼此相互移动，互不影响。 客运专线桥梁要保证耐久性，首先得有良好的防排水系统，京津城际铁路桥梁就采用了一种新型防水层材料。用于桥面中间部位的防水层主材料喷涂聚脲弹性防水涂料（简称SPUA）...
