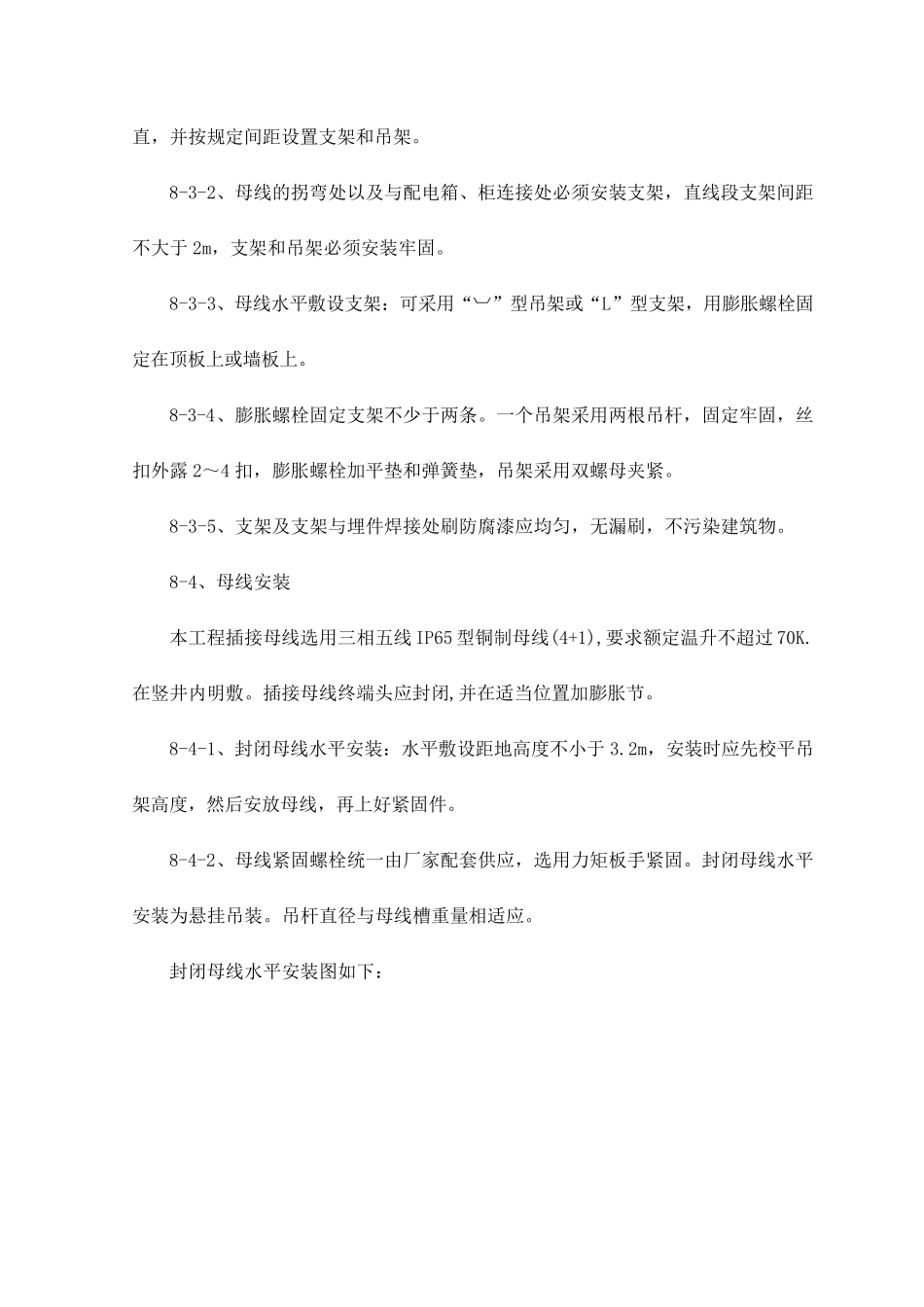

封闭母线安装 设备点件检查支架制作及安装封闭插接母线安装试运行验收 8-1、设备开箱清点检查 8-1-1、设备开箱清点检查，由建设单位代表、监理单位代表、供货商及施工单位共同进行并作好记录。 8-1-2、根据母线排列图和装箱单，检查母线、进线箱、插接开关箱及附件，其规格、数量符合要求。 8-2、支架制作 若供应商未提供配套支架或配套支架不适合现场安装时，根据设计和产品文件规定进行支架制作。具体要求如下： 8-2-1、根据施工现场的结构类型，支吊架采用角钢、槽钢制作，根据现场实际情况可采用“—”“L”“T”“︺”等形式。 8-2-2、支架采用切割机下料，加工尺寸最大误差为5mm。用台钻、手电钻钻孔，严禁用气割开孔，孔径不得超过螺栓直径2mm。 8-2-3、吊杆螺纹用电动套丝机加工，不得有断丝。 8-2-4、支架及吊架制作完毕，除去焊渣，并刷防锈漆和面漆。 8-3、支架安装 8-3-1、支架和吊架安装时必须拉线或吊线锤，以保证成排支架或吊架的横平竖 直，并按规定间距设置支架和吊架。 8-3-2、母线的拐弯处以及与配电箱、柜连接处必须安装支架，直线段支架间距不大于2m，支架和吊架必须安装牢固。 8-3-3、母线水平敷设支架：可采用“︺”型吊架或“L”型支架，用膨胀螺栓固定在顶板上或墙板上。 8-3-4、膨胀螺栓固定支架不少于两条。一个吊架采用两根吊杆，固定牢固，丝扣外露2～4 扣，膨胀螺栓加平垫和弹簧垫，吊架采用双螺母夹紧。 8-3-5、支架及支架与埋件焊接处刷防腐漆应均匀，无漏刷，不污染建筑物。 8-4、母线安装 本工程插接母线选用三相五线IP65 型铜制母线(4+1),要求额定温升不超过70K.在竖井内明敷。插接母线终端头应封闭,并在适当位置加膨胀节。 8-4-1、封闭母线水平安装：水平敷设距地高度不小于3.2m，安装时应先校平吊架高度，然后安放母线，再上好紧固件。 8-4-2、母线紧固螺栓统一由厂家配套供应，选用力矩板手紧固。封闭母线水平安装为悬挂吊装。吊杆直径与母线槽重量相适应。 封闭母线水平安装图如下： 符号说明： 1-吊杆2-封闭母线3-固定夹板4-热镀锌角钢5-Φ12镀锌螺栓支架采用圆钢吊杆，角钢横担，支架与楼板采用膨胀螺栓连接。封闭母线用压板与横担固定。 封闭母线水平安装图 8-4-3、封闭式母线垂直安装：垂直安装的母线主要集中在电气竖井内，封闭母线沿墙垂直安装时，固定支架的间距为2.0m，过楼板处安装弹簧装置，并做防水台。 8-4-4、封闭式母线安装长度超过40m 以及跨越建筑物的伸缩...
